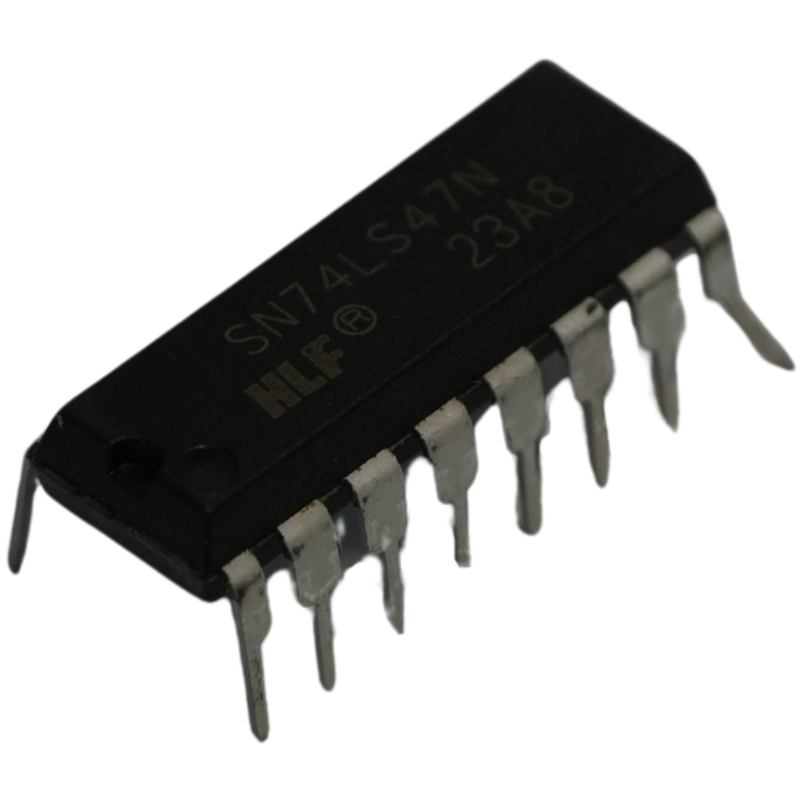

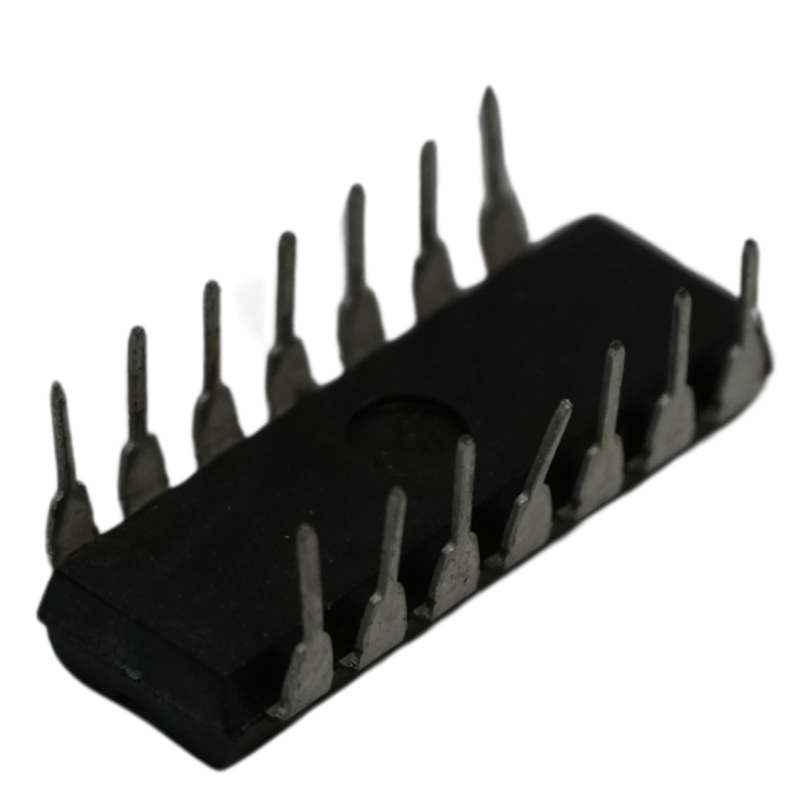

Decodificador BCD a 7 Segmentos SN74LS47N Anodo Comun DIP-16 TTL 74LS47

¿Qué es?

El SN74LS47N es un circuito integrado digital TTL Low-power Schottky diseñado para recibir una entrada binaria de 4 bits en código BCD (Decimal Codificado en Binario) y decodificarla para manejar directamente displays de 7 segmentos de tipo Anodo Comun. Cuenta con salidas en colector abierto que se activan con nivel bajo (0 logico), soportando tensiones de hasta 15 V y corrientes de hasta 24 mA por segmento.

Especificaciones técnicas:

• Modelo / Referencia: SN74LS47N (74LS47)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Decodificador y controlador BCD a 7 segmentos

• Tipo de display compatible: Anodo Comun (salidas activas en nivel bajo)

• Tipo de salida: Colector abierto (Open-Collector) de alta tension

• Encapsulado: DIP-16 plastico (Through-Hole para protoboard / PCB)

• Voltaje de alimentacion (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentacion: Pin 16 (VCC) y Pin 8 (GND)

• Voltaje maximo en pines de salida: Hasta 15 V DC

• Corriente maxima de salida en nivel bajo (IOL): 24 mA por segmento

• Voltaje de entrada nivel alto (VIH): Minimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Maximo 0.8 V

• Pines de control especiales: Entrada de prueba de lamparas (/LT), entrada de supresion de ceros (/RBI), entrada/salida de borrado (/BI y /RBO)

• Rango de temperatura de trabajo: 0°C a +70°C

¿Para qué sirve?

• Control de displays de 7 segmentos de anodo comun en contadores digitales, marcadores y relojes.

• Practicas academicas de circuitos combinacionales, sistemas digitales y decodificacion numerica.

• Conexion directa con contadores binarios o BCD (como 74LS90, 74LS190 y 74LS192).

• Ocultamiento de ceros a la izquierda en sistemas multimodulo para mejorar la lectura numerica.

• Verificacion instantanea de segmentos quemados utilizando la patilla de prueba (/LT).

¿Qué problema te soluciona?

• Ahorro de circuiteria: Convierte las 4 senales binarias en los 7 segmentos internamente, evitando crear matrices con decenas de compuertas logicas sueltas.

• Capacidad de corriente directa: Sus salidas de colector abierto drenan hasta 24 mA por segmento, permitiendo encender los LEDs del display usando unicamente resistencias limitadoras, sin transistores externos.

• Compatibilidad de prototipado: Su formato DIP-16 se coloca de forma rapida y estable sobre protoboards o zocalos de insercion.

Preguntas frecuentes:

❓ ¿Que display se debe usar: Anodo Comun o Catodo Comun?

Debe utilizarse con un display de Anodo Comun (donde el pin comun del display se conecta a +5 V). Las salidas del 74LS47 se encienden al entregar nivel bajo (0 V), cerrando el circuito a tierra a traves de cada resistencia.

❓ ¿Cual es la diferencia principal entre el 74LS47 y el 74LS48?

El 74LS47 tiene salidas activas en nivel bajo para displays de anodo comun, mientras que el 74LS48 tiene salidas activas en nivel alto para displays de catodo comun.

❓ ¿Se necesitan resistencias entre el integrado y el display?

Si, es indispensable colocar una resistencia limitadora (usualmente de 220 a 330 ohmios) en cada una de las 7 lineas de salida (a, b, c, d, e, f, g) para evitar sobrecorrientes que danen el display o el chip.

❓ ¿Para que sirven los pines /LT, /RBI y /BI-/RBO?

• /LT (Pin 3 - Lamp Test): Si se pone a tierra (0 V), enciende todos los segmentos del display para verificar que ninguno este defectuoso. En operacion comun va a +5 V.

• /RBI (Pin 5 - Ripple Blanking Input): Apaga el display si el valor de entrada es un cero, ideal para suprimir ceros a la izquierda. Si no se ocupa, se conecta a +5 V.

• /BI-/RBO (Pin 4 - Blanking Input / Ripple Blanking Output): Permite apagar toda la pantalla de forma forzada o interconectar modulos para supresion de ceros en cadena.

❓ ¿Cual es la conexion de pines (pinout) del 74LS47?

• Entradas de datos BCD: Pin 7 (A / bit menor), Pin 1 (B), Pin 2 (C), Pin 6 (D / bit mayor).

• Salidas a segmentos: Pin 13 (a), Pin 12 (b), Pin 11 (c), Pin 10 (d), Pin 9 (e), Pin 15 (f), Pin 14 (g).

• Entradas de control: Pin 3 (/LT), Pin 4 (/BI-/RBO), Pin 5 (/RBI).

• Alimentacion: Pin 8 = GND (Tierra), Pin 16 = VCC (+5 V).
