Sensor de Fuerza FSR-402 - Resistivo Flexible 100g a 10Kg para Arduino y Proyectos

¿Qué es?

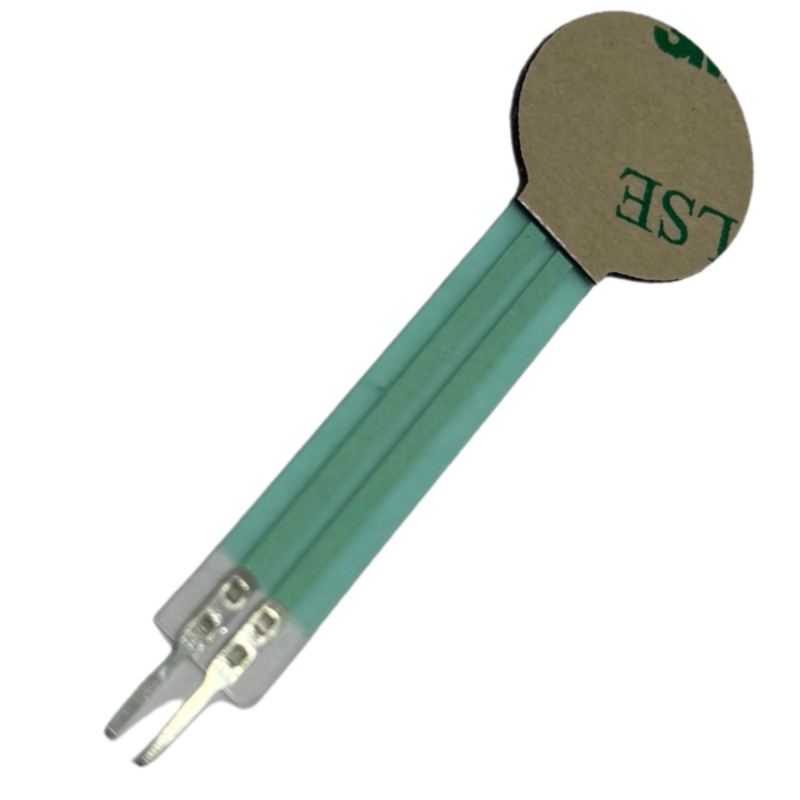

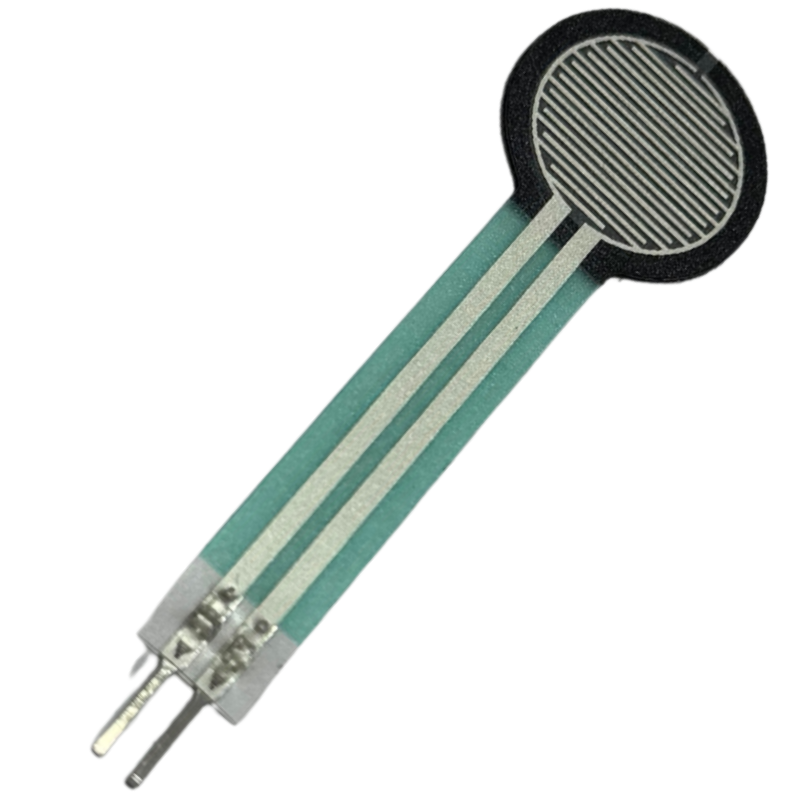

Sensor de fuerza resistivo (FSR) modelo 402 de zona única, fabricado en película gruesa de polímero (PTF). Área activa circular de 13mm de diámetro, grosor de solo 0.46mm, longitud total de 56mm con dos terminales de conexión. Su resistencia disminuye al aumentar la fuerza aplicada sobre su superficie, permitiendo medir presión de forma analógica.

Especificaciones técnicas:

• Área activa: 13mm de diámetro (circular)
• Rango de medición: 100g a 10kg (aprox. 0.1N a 100N)
• Grosor total: 0.46mm (ultra delgado y flexible)
• Longitud total: 56mm
• Conexión: 2 terminales (dos pines)
• Vida útil: hasta 10 millones de actuaciones
• Tecnología: PTF (Polymer Thick Film)
• Interfaz: analógica (resistencia variable)

¿Para qué sirve?

• Medir presión o fuerza aplicada en proyectos de electrónica con Arduino, ESP32, Raspberry Pi u otros microcontroladores
• Detectar presencia o contacto: si alguien está sentado en una silla, pisando una superficie o apoyando un objeto
• Control táctil por presión en interfaces de usuario: diferenciar un toque suave de uno fuerte
• Proyectos de robótica: detectar agarre, colisión o contacto en pinzas y brazos robóticos
• Aplicaciones médicas DIY: monitoreo de postura, camas o sillas inteligentes
• Detectar obstrucciones en tubos o bombas por medición de contrapresión

¿Qué problema te soluciona?

• Permite añadir detección de fuerza/presión a un proyecto sin necesidad de sensores industriales costosos y voluminosos — el FSR-402 es compacto, económico y de fácil integración
• Su ultra delgadez (0.46mm) permite instalarlo en superficies, bajo alfombras, dentro de objetos o en lugares donde un sensor rígido no cabría
• Se conecta directamente a un pin analógico del microcontrolador mediante un simple divisor de voltaje con una resistencia, sin circuitos complejos adicionales

Preguntas frecuentes:

❓ ¿Cómo se conecta al Arduino o ESP32?
Se conecta en un divisor de voltaje: un extremo al voltaje de referencia (3.3V o 5V), el otro extremo a una resistencia que va a GND, y el punto medio a un pin analógico del microcontrolador. La lectura analógica varía según la fuerza aplicada.

❓ ¿Es compatible con Arduino, ESP32 y Raspberry Pi?
Sí, es compatible con cualquier microcontrolador o placa que tenga entrada analógica (ADC). Para Raspberry Pi que no tiene ADC nativo, se necesita un conversor ADC externo (como el MCP3008).

❓ ¿Mide fuerza de forma precisa o solo detecta si hay presión?
Mide de forma analógica proporcional — cuanta más fuerza, menor resistencia. Es repetible con una variación de aproximadamente 2% bajo condiciones controladas, lo que lo hace útil para mediciones relativas aunque no es un sensor de alta precisión metrologica.

❓ ¿Es flexible o se rompe si se dobla?
Es flexible y resistente a dobleces moderados al ser de película delgada de polímero. Sin embargo, no está diseñado para doblarse constantemente ni en ángulos agudos.

❓ ¿Sirve para medir el peso exacto de un objeto?
No es un sensor de pesaje de alta precisión (para eso se usan celdas de carga). Sirve para detectar rangos de fuerza o presencia de carga, no para reemplazar una balanza.

❓ ¿Cuántos pines tiene y cómo los identifico?
Tiene 2 pines (terminales) — no tiene polaridad, cualquiera de los dos puede conectarse al voltaje y el otro a la resistencia del divisor.
