Regulador de Voltaje 7805 – Salida fija 5V – Ideal para fuentes de alimentación

¿Qué es?

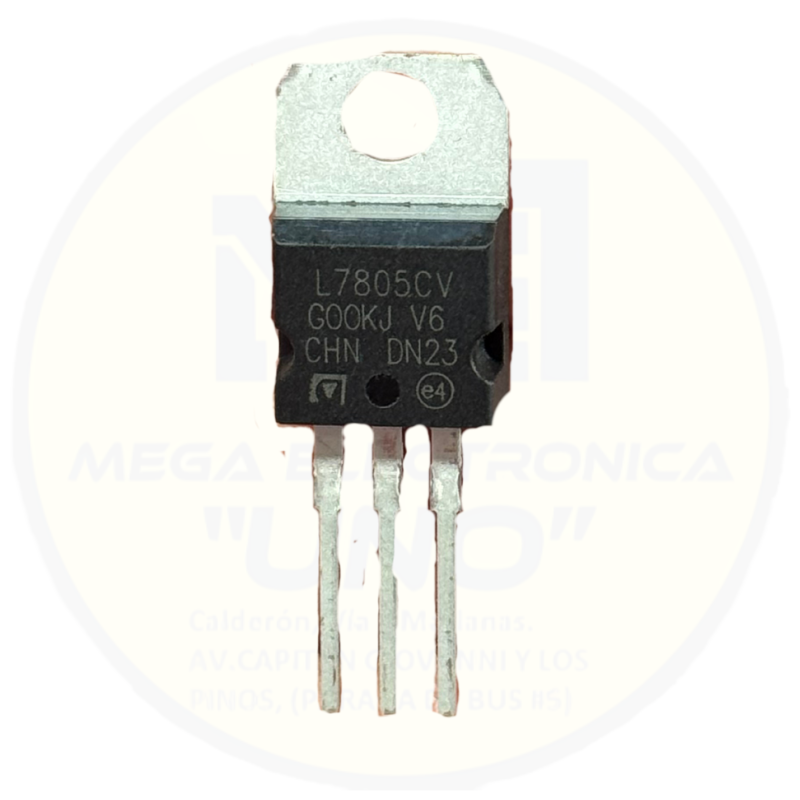

El L7805CV de STMicroelectronics es el regulador de tensión lineal positivo monolítico más popular y utilizado en electrónica digital. Diseñado en encapsulado estándar TO-220 de tres terminales, convierte una tensión continua no regulada (o con ondulación) de entre 7 V y 25 V DC en una salida fija, constante y estabilizada de +5 V DC, capaz de entregar hasta 1.5 A continuos con disipación térmica adecuada. Incorpora protecciones internas completas contra sobrecarga térmica, limitación de corriente ante cortocircuitos accidentales y protección del área de operación segura (SOA) para el transistor de paso, haciendo que sea prácticamente indestructible bajo condiciones de uso normal.

Especificaciones técnicas:

• Fabricante: STMicroelectronics

• Modelo / Referencia: L7805CV (Familia 7805 / LM7805 / MC7805)

• Tipo de regulador: Lineal positivo de salida fija

• Voltaje de salida nominal: +5.0 V DC (tolerancia típica: 4.8 V a 5.2 V)

• Voltaje de entrada recomendado (VIN): 7.0 V a 20 V DC

• Voltaje de entrada máximo absoluto: 35 V DC

• Voltaje de caída (Dropout Voltage): Típico 2.0 V a 1 A

• Corriente de salida nominal: Hasta 1.5 A (con disipador térmico adecuado)

• Encapsulado: TO-220 plástico/metálico (Through-Hole de 3 pines)

• Protecciones internas: Apagado térmico por sobretemperatura (Thermal Shutdown), limitación de corriente por cortocircuito interno y compensación de área segura (SOA)

• Corriente de reposo (Quiescent Current): Típica de 5 mA a 8 mA

• Rechazo de rizado (Ripple Rejection): Típico 62 dB a 120 Hz

• Rango de temperatura de operación: 0°C a +125°C

¿Para qué sirve?

• Alimentación principal del estándar TTL de 5 V (como todas las compuertas de la serie 74LS, microcontroladores PIC, microprocesadores y circuitos lógicos clásicos).

• Fuentes de alimentación para placas de desarrollo (Arduino Uno, Nano, Mega) y sensores digitales de 5 V.

• Reducción limpia de voltaje de baterías de automóvil (12 V) o paquetes de baterías de 9 V hacia líneas de 5 V.

• Cargadores USB artesanales y fuentes auxiliares para instrumentos de medición.

• Prácticas académicas, protoboards y proyectos escolares o universitarios de electrónica.

¿Qué problema te soluciona?

• El estándar universal para microcontroladores y TTL: Entrega los 5.0 V exactos que requieren los circuitos lógicos para no dañarse por sobretensión ni fallar por subtensión.

• Cero ruido electromagnético: A diferencia de las fuentes conmutadas (Step-Down / Buck), no produce interferencias EMI ni rizado de conmutación de alta frecuencia, protegiendo señales analógicas y convertidores ADC sensibles.

• Autoprotección activa: Ante un cortocircuito accidental en el protoboard, el chip limita de inmediato la corriente y se apaga antes de quemarse o dañar la fuente primaria.

• Montaje ultrasencillo: Solo requiere dos capacitores de desacoplo para quedar completamente funcional y operativo.

• Fácil disipación: Su aleta metálica con orificio pasante permite asegurarlo con un tornillo M3 a disipadores de aluminio o chasis metálicos.

Preguntas frecuentes:

❓ ¿Cuál es el voltaje mínimo que debo conectar a la entrada para tener 5 V estables?

Requiere un voltaje de entrada mínimo de al menos 7 V a 7.5 V DC (debido a su caída interna de tensión típica de 2 V). Si ingresas menos de 7 V, la salida decaerá y no mantendrá los 5 V regulados.

❓ ¿Cuáles son los capacitores recomendados para su circuito básico?

Para evitar oscilaciones parásitas de alta frecuencia y absorber picos de corriente:

• Un capacitor de 0.33 µF (cerámico o poliéster) o electrolítico de 10 µF entre el Pin 1 (Entrada) y el Pin 2 (GND).

• Un capacitor de 0.1 µF (cerámico) o electrolítico de 10 µF a 100 µF entre el Pin 3 (Salida) y el Pin 2 (GND).

❓ ¿La pestaña metálica trasera está conectada a tierra?

Sí, en todos los reguladores de la serie positiva 78XX en cápsula TO-220, la pestaña metálica disipadora está unida internamente al Pin 2 central (GND / Masa).

❓ ¿Cuál es la distribución de pines (pinout) del L7805CV?

Mirando el regulador de frente (con el texto hacia ti y las terminales apuntando hacia abajo):

• Pin 1 (Izquierda): INPUT (Entrada de voltaje no regulado, +7 V a +25 V DC)

• Pin 2 (Centro / Pestaña metálica): GND (Tierra / Masa común / 0 V)

• Pin 3 (Derecha): OUTPUT (Salida regulada fija de +5.0 V DC)
