Regulador DC-DC Step-Down XL4016 300W 20A - Reductor Voltaje Ajustable 5-40V a 1.25-36V

¿Qué es?

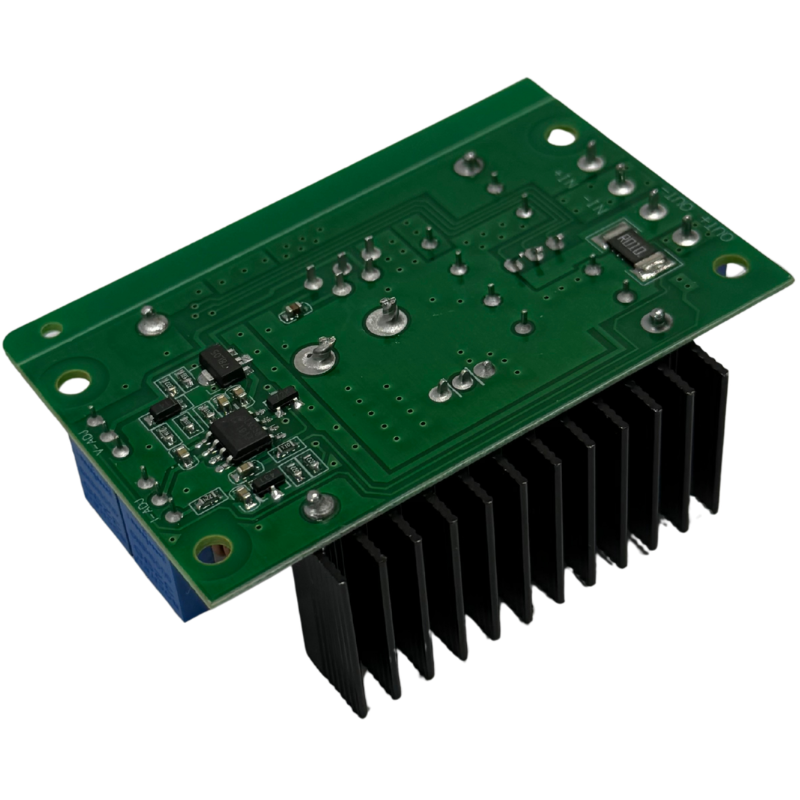

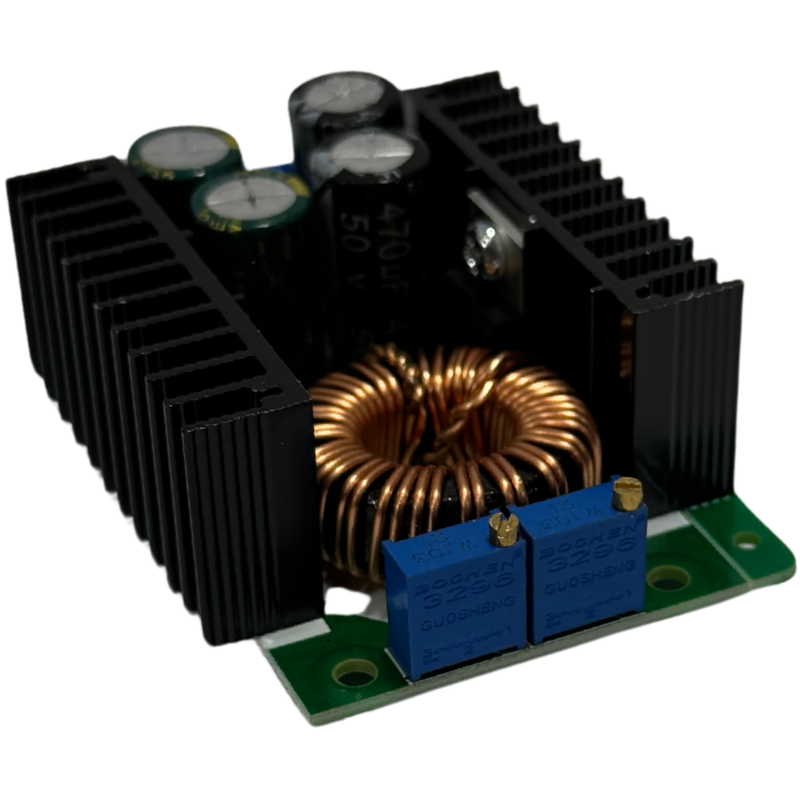

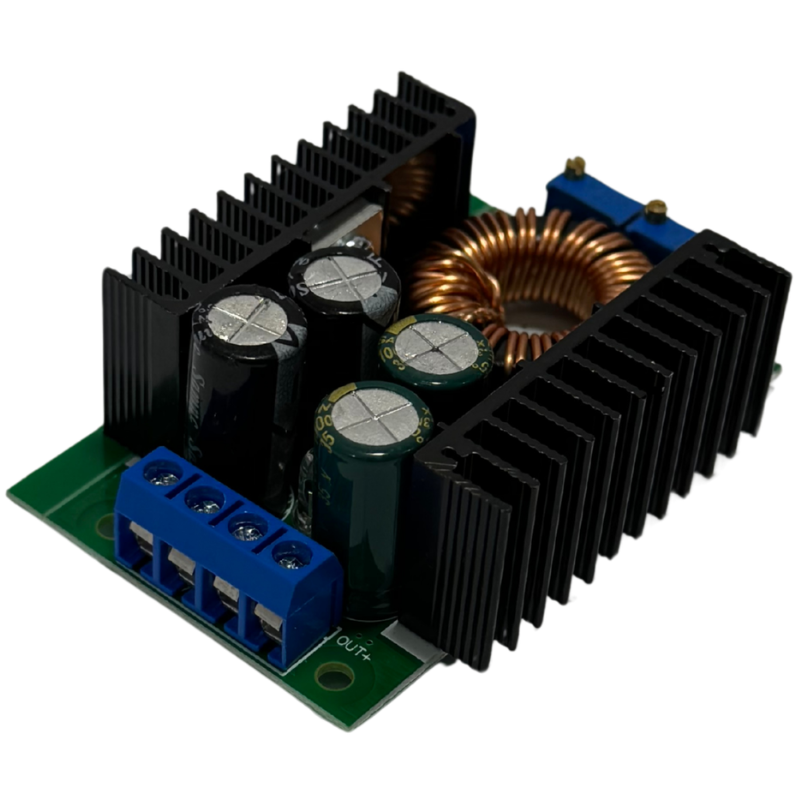

Convertidor DC-DC tipo Buck (reductor) basado en el chip XL4016, con voltaje de entrada de 5V a 40V DC, voltaje de salida ajustable de 1.25V a 36V DC y corriente de salida máxima de hasta 20A. Este módulo de alta potencia usa dos chips XL4016 en paralelo para duplicar la capacidad de corriente frente a los modelos estándar de 9A. Alta eficiencia de conversión de hasta 95%, bajo voltaje de rizado y frecuencia de operación de 300KHz. Doble disipador de calor negro, bobina toroidal de cobre de gran diámetro y borneras de tornillo azules de múltiples terminales para mayor capacidad de corriente.

Especificaciones técnicas:

• Chip: 2× XL4016 en paralelo
• Voltaje de entrada: 5V a 40V DC
• Voltaje de salida: 1.25V a 36V DC (ajustable por potenciómetro)
• Corriente de salida máxima: 20A (10A por canal en paralelo)
• Potencia máxima: 300W
• Eficiencia de conversión: hasta 95%
• Frecuencia de operación: 300KHz
• Regulación de carga: ±1% / Regulación de voltaje: ±1%
• Protección contra cortocircuito: sí (corriente constante)
• Disipadores: doble disipador de aluminio negro
• Borneras: tornillo azul (múltiples terminales en paralelo)

¿Para qué sirve?

• Fuentes de alimentación reguladas para proyectos electrónicos, sistemas de energía solar, alimentación de motores DC y cargas LED de alta potencia
• Cargar baterías de litio, LiPo, LiFePO4 desde fuentes de mayor voltaje (con ajuste correcto de voltaje y corriente)
• Reducir el voltaje de una batería de 24V o 48V para alimentar equipos de 12V o 5V en vehículos, paneles solares o sistemas off-grid
• Fuentes de laboratorio ajustables para prueba de circuitos y componentes
• Alimentar múltiples motores DC, tiras LED de alta potencia o cargas industriales desde una sola fuente de entrada

¿Qué problema te soluciona?

• A diferencia de los reguladores lineales (como el LM7805 o LM317) que disipan el exceso de voltaje en forma de calor con baja eficiencia, este convertidor conmutado opera hasta al 95% de eficiencia, generando mucho menos calor y desperdiciando menos energía
• Con 20A de capacidad de corriente permite alimentar cargas de alta potencia que los módulos estándar de 3A o 9A no pueden manejar
• El voltaje de salida completamente ajustable (1.25V a 36V) lo convierte en una sola herramienta que reemplaza múltiples fuentes fijas

Preguntas frecuentes:

❓ ¿Cómo se ajusta el voltaje de salida?
Girando el potenciómetro a la derecha aumenta el voltaje de salida, a la izquierda lo disminuye. Se recomienda verificar con un multímetro antes de conectar la carga.

❓ ¿Necesita ventilador de refrigeración?
Cuando el disipador alcanza más de 65°C se debe agregar ventilador. Para corrientes superiores a 10A de forma continua se recomienda ventilación activa para evitar sobrecalentamiento.

❓ ¿Puede elevar voltaje o solo reducirlo?
Solo reduce el voltaje de entrada — es un convertidor tipo Buck (step-down). El voltaje de salida siempre debe ser menor al voltaje de entrada. Para elevar voltaje se necesita un convertidor Boost (step-up).

❓ ¿Tiene protección contra cortocircuito?
Sí, incluye protección contra cortocircuito de salida mediante corriente constante. No incluye protección contra inversión de polaridad en la entrada.

❓ ¿Es adecuado para cargar baterías de litio?
Sí, ajustando correctamente el voltaje de salida al voltaje de carga de la batería (ej. 4.2V para celdas Li-ion). Se recomienda monitorear la carga con un BMS adecuado.

❓ ¿Cuál es la diferencia entre los 300W nominales y los 20A?
La potencia máxima (300W) es el producto de voltaje × corriente. A mayor voltaje de entrada, menor corriente necesaria para la misma potencia. No se recomienda operar en el límite máximo de forma continua.
