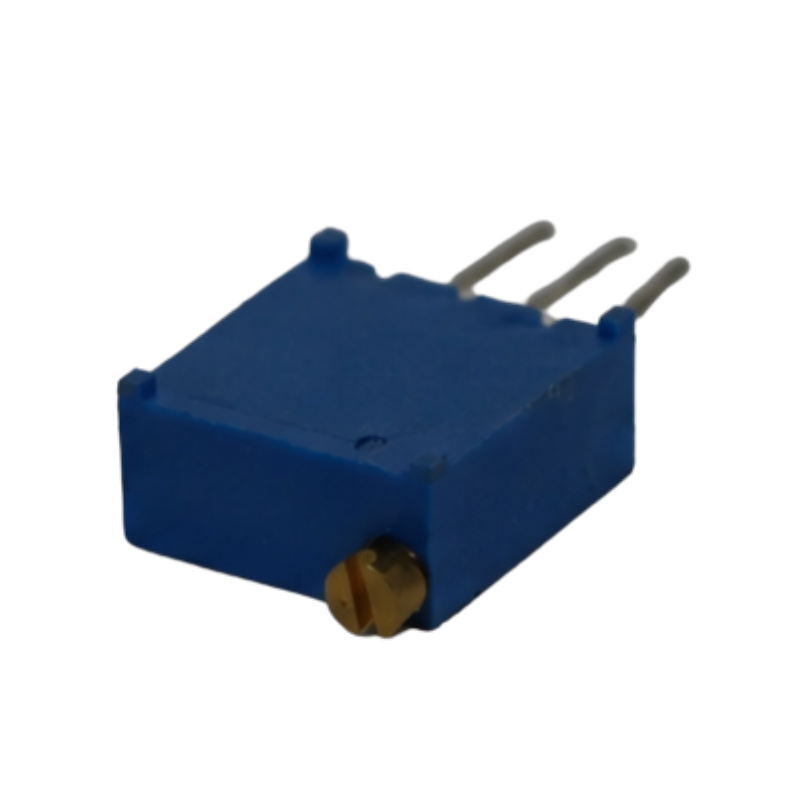

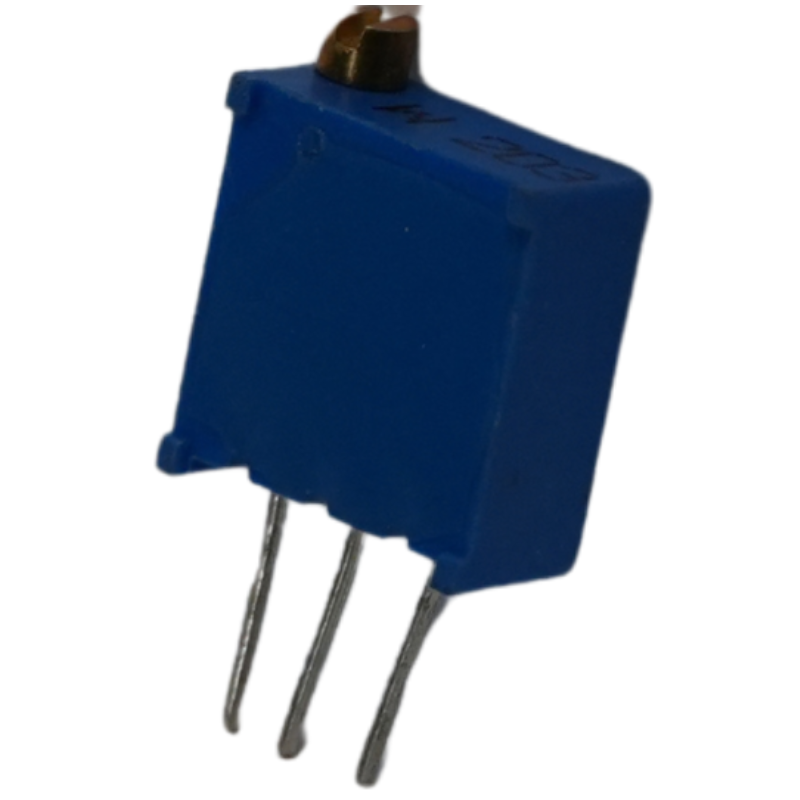

Potenciómetro 2k Multivuelta de Precisión 3296W 2K Ohm (202) Trimpot Trimmer

¿Qué es?

Es un trimpot o potenciómetro de ajuste de alta precisión de 25 vueltas modelo 3296W, con una resistencia nominal de 2 kΩ (código 202). Su mecanismo de tornillo sin fin permite realizar ajustes finos y progresivos de voltaje o corriente, evitando las variaciones bruscas típicas de los potenciómetros rotativos convencionales de una sola vuelta.

Especificaciones técnicas:

• Modelo / Serie: 3296W (ajuste vertical/superior)

• Valor resistivo: 2 kΩ (2000 Ω) — Código: 202

• Tolerancia: ±10%

• Número de vueltas: 25 vueltas (ajuste fino continuo)

• Tipo de montaje: Through-Hole (THT / para PCB o protoboard)

• Material del elemento: Cermet (cerámica/metal) de alta estabilidad térmica

• Potencia nominal: 0.5 W a 70°C

• Voltaje máximo de operación: 300 V DC / AC

• Rango de temperatura de operación: -55°C a +125°C

• Tipo de tornillo: Ranura plana de latón

¿Para qué sirve?

• Calibración y ajuste fino de voltaje o corriente en fuentes de alimentación y convertidores DC-DC (Buck/Boost).

• Ajuste de offset, ganancia y umbral en amplificadores operacionales y comparadores.

• Calibración de sensibilidad en módulos de sensores (luz, temperatura, sonido, gas).

• Proyectos de instrumentación, audio y medición que requieran una resistencia fija ajustable y estable en el tiempo.

• Prototipado en placas de prueba (protoboards) y tarjetas de circuito impreso (PCB).

¿Qué problema te soluciona?

• Elimina la imprecisión: Al requerir 25 vueltas mecánicas para cubrir todo el recorrido de 0 a 2 kΩ, permite fijar valores de resistencia exactos con fracciones mínimas de ohmio o voltio.

• Resistencia a vibraciones: Su mecanismo interno de tornillo sin fin no se descalibra por vibraciones mecánicas ni movimiento del equipo.

• Diseño compacto: Ocupa muy poco espacio vertical y horizontal en placas de circuito impreso.

Preguntas frecuentes:

❓ ¿Por qué da tantas vueltas el tornillo sin llegar a un tope rígido?

Los trimpots serie 3296 cuentan con un embrague mecánico deslizante de seguridad en los extremos (0 Ω y 2 kΩ). Al llegar al límite, el tornillo seguirá girando sin romperse ni alterar el valor extremo.

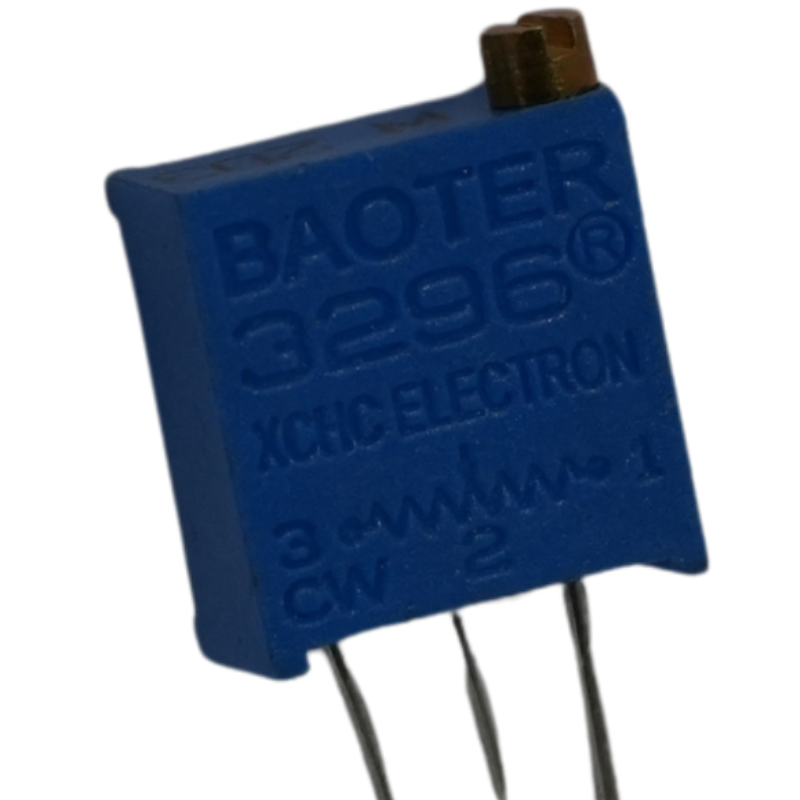

❓ ¿Cómo se leen los 3 pines?

Los terminales 1 y 3 corresponden a los extremos de la pista de resistencia completa (fija a 2 kΩ). El pin central (2) es el cursor móvil (wiper), cuya resistencia varía respecto al pin 1 y pin 3 a medida que se gira el tornillo.

❓ ¿Se puede colocar directamente en una protoboard?

Sí, los pines tienen un espaciado estándar compatible con el paso de 2.54 mm, lo que permite insertarlo directamente en protoboards o placas universales perforadas.

❓ ¿Qué diferencia tiene la versión "W" frente a otras como "X" o "Y"?

La letra final indica la disposición de los pines y la posición del tornillo. El tipo W tiene el tornillo de ajuste en la cara superior y los tres pines dispuestos en línea recta o triángulo cerrado para inserción vertical estándar.
