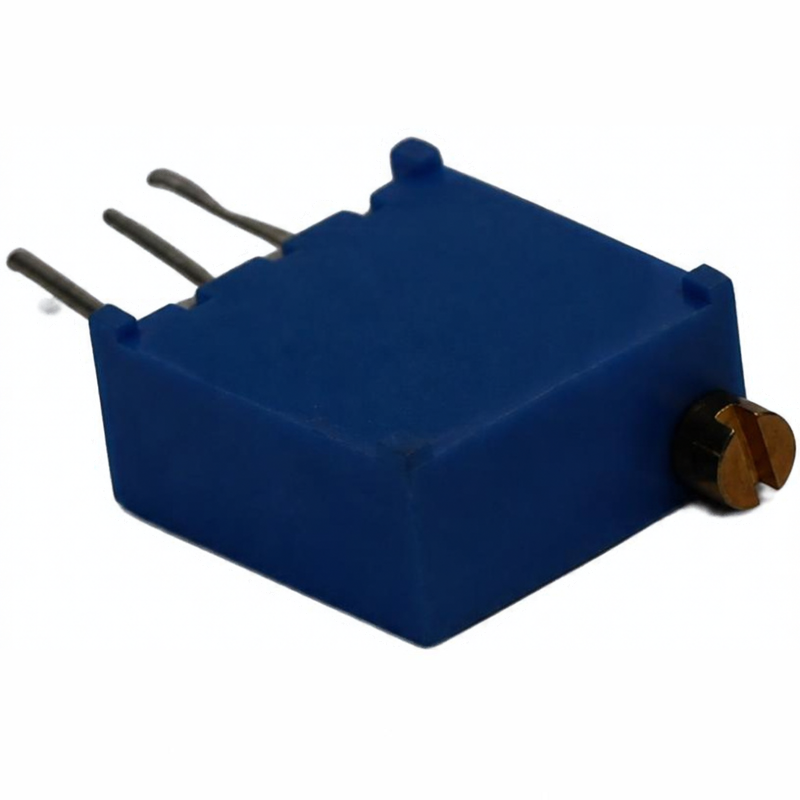

Potenciómetro 20k Multivuelta de Precisión 3296W 20K Ohm (203) Trimpot Trimmer

¿Qué es?

Trimpot de alta precisión de 25 vueltas modelo 3296W con una resistencia nominal de 20 kΩ (código 203). Su mecanismo interno accionado por tornillo sin fin de latón y elemento resistivo Cermet permite fijar y calibrar valores exactos de resistencia o tensión de forma suave y continua, manteniendo el ajuste estable frente a vibraciones mecánicas o cambios de temperatura.

Especificaciones técnicas:

• Modelo / Serie: 3296W (ajuste vertical/superior)

• Valor resistivo: 20 kΩ (20 000 Ω) — Código: 203

• Tolerancia de resistencia: ±10%

• Número de vueltas mecánicas: 25 vueltas completas

• Potencia nominal: 0.5 W a 70°C

• Tensión máxima de operación: 300 V DC / AC

• Material del elemento: Cermet (alta estabilidad térmica)

• Rango de temperatura de trabajo: -55°C a +125°C

• Tipo de montaje: Through-Hole (3 pines pasantes para PCB o protoboard)

• Accionamiento: Tornillo superior con ranura para destornillador plano

¿Para qué sirve?

• Calibración y ajuste fino en bucles de retroalimentación de fuentes de alimentación conmutadas y convertidores DC-DC.

• Ajuste de puntos de conmutación o umbrales en módulos comparadores de voltaje (LM393, LM339).

• Calibración de cero y span en amplificadores de instrumentación y circuitos con amplificadores operacionales.

• Ajuste de sensibilidad en sensores analógicos de luz, humedad o gases.

• Redes divisorias de tensión precisas en circuitos de medición y adquisición de datos.

¿Qué problema te soluciona?

• Máxima resolución de ajuste: Al distribuir los 20 kΩ a lo largo de 25 vueltas completas (aprox. 800 Ω por vuelta), permite calibrar fracciones de voltio con facilidad, evitando la alta sensibilidad y los saltos bruscos de un potenciómetro común de 270°.

• Ajuste inalterable: El tornillo sin fin fija firmemente la posición del contacto móvil, evitando que el equipo se descalibre por vibración, transporte o uso continuo.

• Diseño compacto y estandarizado: Ocupa muy poco espacio en placa y sus pines coinciden con el paso estándar de protoboards.

Preguntas frecuentes:

❓ ¿Qué indica la nomenclatura "203"?

Corresponde a la codificación estándar de componentes electrónicos: "20" son los primeros dígitos significativos y "3" es la cantidad de ceros agregados 20 000

❓ ¿Se puede romper si se sigue girando una vez alcanzado el límite?

No. La serie 3296 incorpora un embrague deslizante en ambos extremos del recorrido que permite al tornillo girar libremente sin romper ni forzar la pista resistiva interna.

❓ ¿Cómo se identifican los 3 pines para la conexión?

Los terminales 1 y 3 son los extremos de la pista resistiva fija completa (20 kΩ). El terminal 2 (pin central) corresponde al cursor móvil (wiper), cuya resistencia relativa varía al girar el tornillo.
