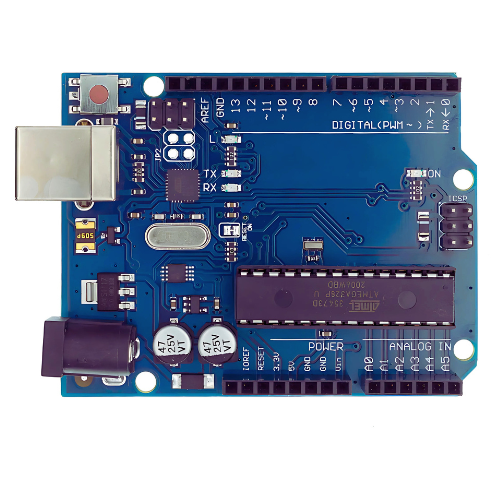

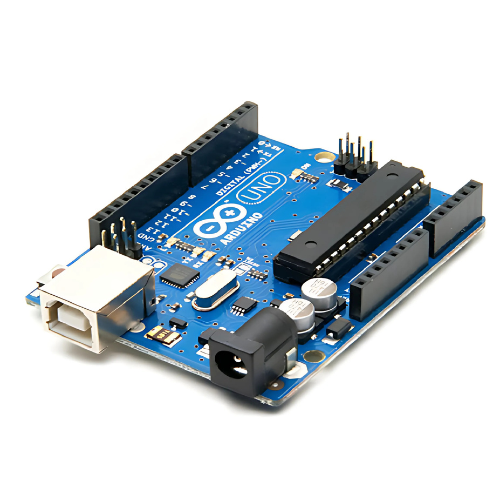

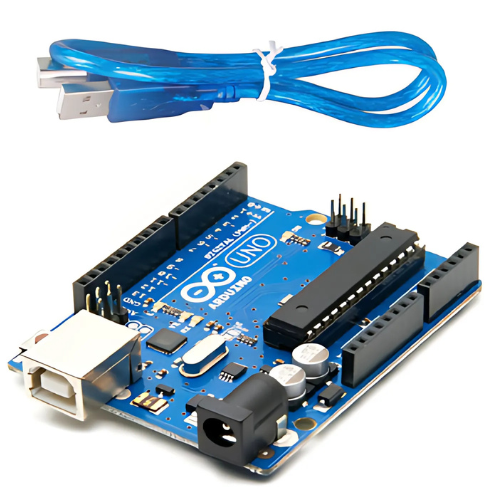

Placa de Desarrollo Arduino Uno R3 ATmega328P DIP con Chip ATmega16U2 y Cable USB Compatible

¿Qué es?

Es la placa de microcontrolador estándar más popular y documentada del mundo de la electrónica, basada en el microcontrolador de 8 bits Microchip/Atmel ATmega328P en encapsulado DIP extraíble montado sobre zócalo. Incluye un microcontrolador ATmega16U2 programado como convertidor USB a serial para una comunicación veloz y sin necesidad de drivers adicionales en la mayoría de sistemas operativos.

Especificaciones técnicas:

• Microcontrolador principal: ATmega328P (formato DIP-28 extraíble)

• Conversor USB-Serial: ATmega16U2 (soporta emulación HID nativa)

• Voltaje de operación: 5 V DC

• Voltaje de entrada (recomendado vía Jack DC / Vin): 7 V a 12 V DC

• Límites de voltaje de entrada: 6 V a 20 V DC

• Pines digitales I/O: 14 pines (de los cuales 6 proporcionan salida PWM por hardware: D3, D5, D6, D9, D10, D11)

• Entradas analógicas: 6 canales (A0 a A5, con resolución ADC de 10 bits)

• Corriente máxima DC por pin I/O: 20 mA (máximo absoluto 40 mA)

• Corriente máxima en pin de 3.3V: 50 mA

• Memoria Flash: 32 KB (de los cuales 0.5 KB son usados por el bootloader)

• Memoria SRAM: 2 KB

• Memoria EEPROM: 1 KB

• Frecuencia de reloj: 16 MHz (cristal de cuarzo integrado)

• Conector de comunicación/alimentación: USB Tipo B

• Conector de energía externa: Jack cilíndrico de 5.5 × 2.1 mm con centro positivo

¿Para qué sirve?

• Aprendizaje de programación en C/C++ y robótica educativa desde nivel básico hasta universitario.

• Control de actuadores: servomotores, motores paso a paso, relevadores (relés) y motores DC con drivers.

• Lectura y procesamiento de sensores analógicos y digitales (temperatura, ultrasonido, presencia, gas, luz).

• Creación de interfaces hombre-máquina con displays LCD 16x2, pantallas OLED I2C y teclados matriciales.

• Prototipado rápido de proyectos de automatización, domótica y sistemas mecatrónicos.

¿Qué problema te soluciona?

• Microcontrolador reemplazable: Gracias a su encapsulado DIP sobre zócalo, si el chip ATmega328P sufre algún daño por sobrevoltaje o cortocircuito, se puede retirar y cambiar fácilmente sin tener que desechar la placa completa.

• Sin problemas de drivers: Al contar con el chip ATmega16U2 original, es reconocido de forma nativa por el entorno Arduino IDE en Windows, macOS y Linux sin necesidad de controladores CH340 externos.

• Amplio ecosistema de shields: Es 100% compatible con todos los shields de expansión estándar (Shield CNC, Motor Shield, Ethernet Shield, etc.).

Preguntas frecuentes:

❓ ¿Qué ventajas tiene el modelo DIP frente al modelo SMD?

El modelo con encapsulado DIP permite retirar el circuito integrado del zócalo con unas pinzas para reemplazarlo en caso de quemarse, o bien para programarlo aquí y luego soldarlo directamente en una placa final independiente (proyectos "standalone").

❓ ¿Cómo se puede alimentar la placa de forma segura?

Se puede alimentar de tres formas: mediante el cable USB conectado al ordenador o cargador de 5V; a través del conector jack negro utilizando un eliminador o batería de 9V a 12V DC; o por medio del pin VIN (7-12V). El regulador integrado selecciona automáticamente la fuente adecuada.

❓ ¿Qué diferencia hay entre el chip ATmega16U2 y el CH340?

El ATmega16U2 es el chip oficial que no requiere instalar drivers adicionales y permite ser reprogramado para que la computadora reconozca la placa como teclado, mouse o joystick USB nativo (modo DFU).

❓ ¿Es compatible con sensores de 3.3V?

La placa ofrece una salida de alimentación de 3.3V (hasta 50 mA). No obstante, los pines de datos I/O operan a 5V lógica TTL, por lo que para sensores exclusivos de 3.3V se recomienda utilizar un convertidor de nivel lógico bidireccional para protegerlos.
