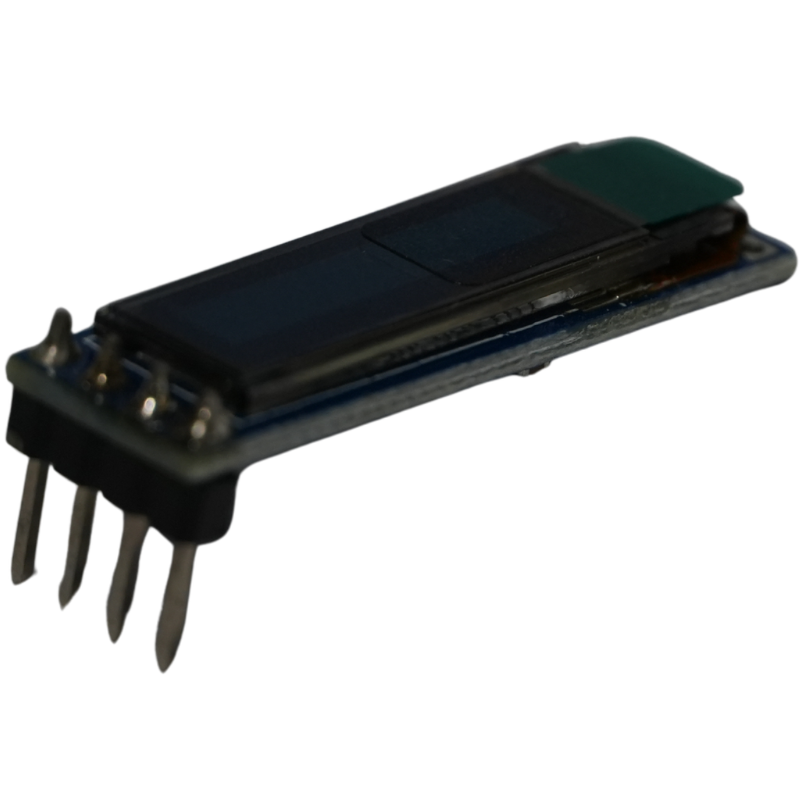

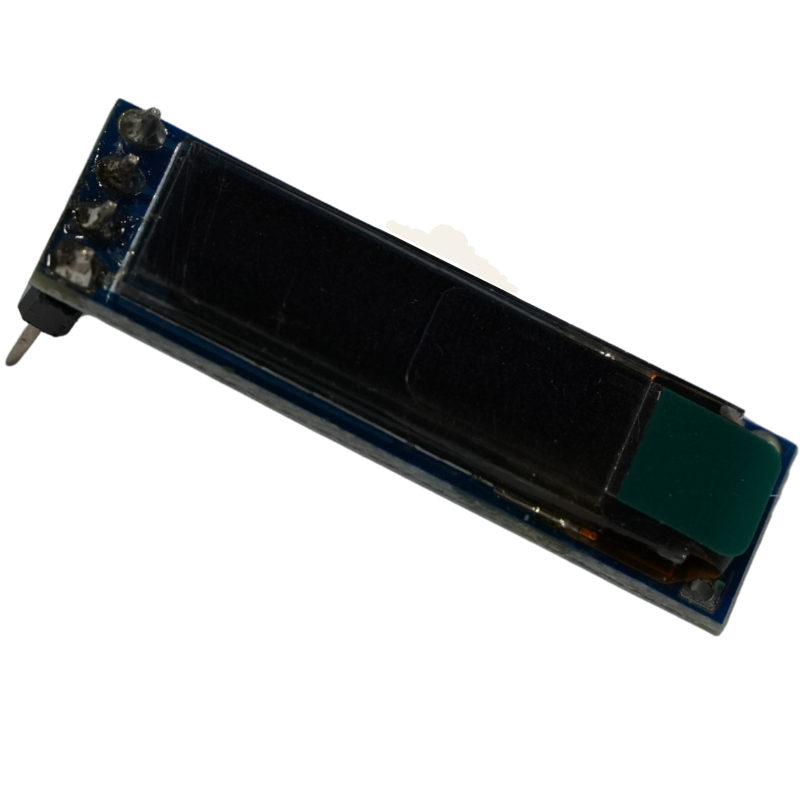

Pantalla OLED 0.69" I2C 96x16 SSD1306 - Display Monocromo Ultracompacto de 4 Pines para Arduino, ESP32 y Raspberry Pi

¿Qué es?
Módulo de pantalla OLED gráfica monocroma de 0.69 pulgadas de diagonal, con matriz de 96 × 16 píxeles controlados individualmente y driver SSD1306 integrado. Se comunica por I2C usando solo 2 pines de datos (SDA y SCL) más alimentación y tierra. Al ser tecnología OLED, cada píxel genera su propia luz: no lleva retroiluminación, lo que se traduce en negros absolutos, contraste altísimo, ángulo de visión superior a 160° y un consumo mínimo. Formato horizontal alargado, ideal para barras de estado, relojes y lecturas de una sola línea.

Especificaciones técnicas:

• Tamaño: 0.69 pulgadas (diagonal)
• Resolución: 96 × 16 píxeles
• Driver / controlador: SSD1306

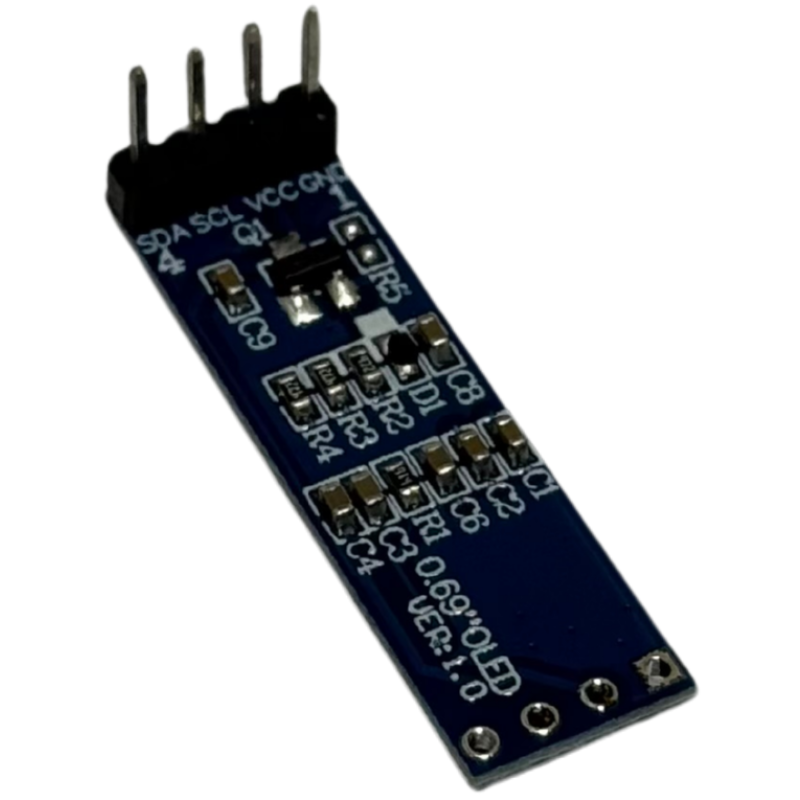

• Interfaz: I2C (IIC), 4 pines — GND, VCC, SCL, SDA
• Dirección I2C típica: 0x3C
• Voltaje de alimentación: 3.0V a 5.5V DC
• Tipo de panel: OLED monocromo, autoiluminado (sin retroiluminación)
• Ángulo de visión: superior a 160°
• Consumo: extremadamente bajo (depende de los píxeles encendidos)
• Dimensiones aproximadas del módulo: 32 × 10 × 4mm
• Temperatura de funcionamiento: amplio rango industrial
• Librerías compatibles: U8g2, Adafruit_SSD1306 + Adafruit_GFX

¿Para qué sirve?

• Barras de estado y lecturas de un solo dato en dispositivos donde una pantalla de 0.96" no cabe: relojes, contadores, termómetros, medidores de batería
• Proyectos wearables y dispositivos portátiles alimentados por batería, donde su consumo mínimo y su grosor de 4mm son determinantes
• Mostrar la lectura de un sensor en tiempo real (temperatura, humedad, distancia, RPM) sin depender del monitor serial ni de una computadora conectada
• Interfaces de menú simple en Arduino, ESP32, ESP8266, STM32 y Raspberry Pi
• Reemplazar displays de 7 segmentos: ocupa menos pines, muestra texto real y no solo números

¿Qué problema te soluciona?

• Cabe donde ninguna otra pantalla entra: con 32 × 10mm de placa y 4mm de grosor, se integra en carcasas, pulseras y equipos donde una OLED de 0.96" (27 × 27mm) resulta demasiado grande
• Libera pines de tu microcontrolador: por I2C consume solo 2 pines de datos, y puede compartir el mismo bus con sensores y otros módulos que ya tengas conectados
• Elimina la dependencia del computador: tu proyecto muestra sus datos por sí solo, sin cable USB ni monitor serial abierto
• Ahorra batería: al no tener retroiluminación, solo consume energía en los píxeles que enciende — una pantalla mayormente en negro consume muy poco

Preguntas frecuentes:

❓ ¿Cuánto texto cabe en 96×16 píxeles?
Es importante tenerlo claro antes de comprar: con la fuente estándar de 8 píxeles de alto caben dos líneas de unos 16 caracteres, o una sola línea grande de aproximadamente 6 caracteres. Es una pantalla pensada para mostrar un dato puntual, no menús extensos. Si necesitas más información en pantalla, la OLED de 0.96" (128×64) es la opción adecuada.

❓ ¿Qué librería debo usar?
Se recomienda U8g2, que incluye un constructor específico para esta resolución (U8G2_SSD1306_96X16_ER_F_HW_I2C). También funciona con Adafruit_SSD1306 + Adafruit_GFX, pero debes indicar manualmente el ancho y alto (96, 16) — si dejas los valores por defecto de 128×64 la pantalla no mostrará nada o mostrará contenido cortado.

❓ ¿Funciona con 5V o solo con 3.3V?
Acepta de 3.0V a 5.5V, así que funciona tanto con Arduino UNO/Nano (5V) como con ESP32 y Raspberry Pi (3.3V) sin necesidad de convertidor de niveles.

❓ ¿Cómo la conecto a un Arduino UNO?
Cuatro cables: VCC → 5V, GND → GND, SDA → pin A4, SCL → pin A5. En Arduino Mega son los pines 20 (SDA) y 21 (SCL); en ESP32, los GPIO21 (SDA) y GPIO22 (SCL) por defecto.

❓ ¿Cómo sé la dirección I2C de mi módulo?
La mayoría usa 0x3C. Si no responde, carga el sketch I2C Scanner en tu placa con el módulo conectado y te mostrará la dirección exacta por el monitor serial.

❓ ¿Puedo conectarla junto a otros módulos I2C?
Sí, esa es una de las ventajas del bus I2C: puedes tener sensores, expansores y esta pantalla compartiendo las mismas dos líneas, siempre que cada dispositivo tenga una dirección distinta.

❓ ¿Es a color?
No, es monocroma. Muestra texto y gráficos blancos sobre fondo negro.
