Pantalla LCD TFT 2.4" Táctil Shield para Arduino - 240x320 ILI9341 con Stylus y MicroSD

¿Qué es?

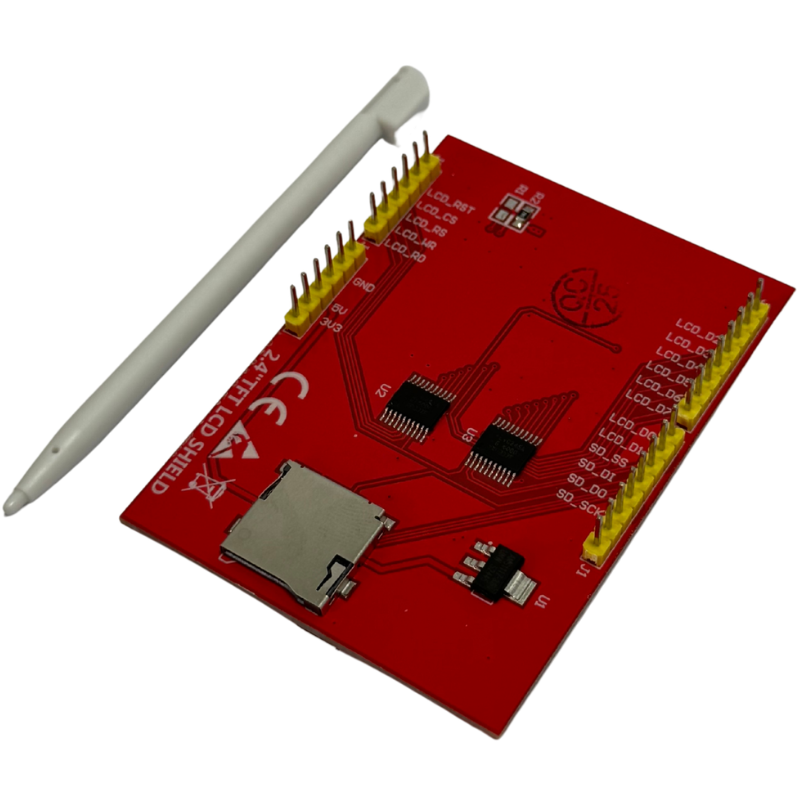

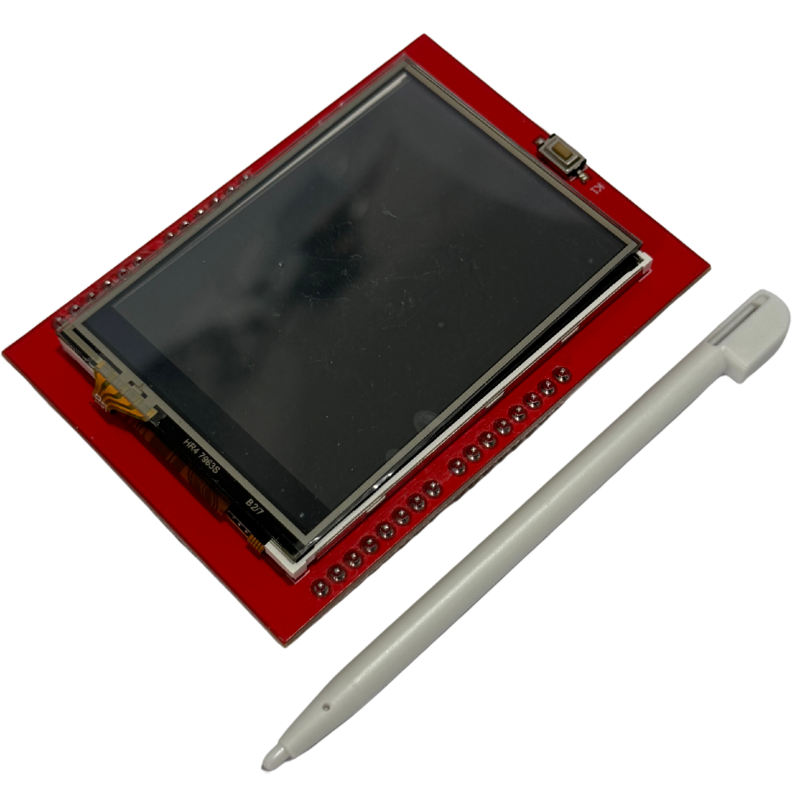

Shield de pantalla LCD TFT táctil de 2.4 pulgadas para Arduino UNO. Resolución de 240x320 píxeles, profundidad de color de 18 bits (262,144 colores), driver ILI9341, voltaje de operación 5V con regulador 3.3V incluido. Incluye panel táctil resistivo de 4 hilos, ranura para tarjeta microSD y lápiz stylus. Se conecta directamente (plug and play) sobre el Arduino UNO sin cables.

Especificaciones técnicas:

• Tamaño: 2.4 pulgadas
• Resolución: 240 x 320 píxeles
• Colores: 18 bits / 262,144 tonos
• Driver LCD: ILI9341
• Panel táctil: resistivo de 4 hilos
• Voltaje de operación: 5V (con regulador 3.3V integrado)
• Consumo: ~90mW
• Interfaz: paralela de 8 bits
• Ranura microSD: incluida
• Dimensiones PCB: ~72 x 52mm
• Peso: ~38g
• Incluye: lápiz stylus blanco

¿Para qué sirve?

• Agregar una interfaz gráfica táctil a proyectos con Arduino UNO
• Mostrar datos de sensores, menús interactivos, dashboards o gráficas en tiempo real
• Crear consolas de control táctil, termostatos digitales, relojes o paneles de información
• Almacenar imágenes o datos en tarjeta microSD para mostrarlos en pantalla
• Proyectos educativos y de aprendizaje de interfaces gráficas en electrónica

¿Qué problema te soluciona?

• Permite agregar una pantalla a color completamente táctil a un Arduino UNO sin necesidad de cableado — encaja directamente sobre la placa como shield
• La ranura microSD integrada permite cargar imágenes o iconos desde la tarjeta para interfaces más ricas, sin ocupar la memoria del Arduino
• El controlador ILI9341 es uno de los más documentados del mercado, con librerías maduras (Adafruit GFX, TFTLCD, TouchScreen) disponibles gratuitamente en Arduino IDE

Preguntas frecuentes:

❓ ¿Es compatible solo con Arduino UNO o con otras placas?
La shield conecta directamente sobre Arduino UNO; también es compatible con Arduino Duemilanove y Diecimila. No es compatible con Arduino MEGA o Leonardo sin modificaciones de pines.

❓ ¿Qué librerías necesito instalar para usarla?
Las librerías necesarias son: Adafruit_TFTLCD (para gráficos e imágenes), Adafruit_GFX (para dibujar figuras y texto), TouchScreen (para el panel táctil) y SD (para la ranura microSD). Todas están disponibles gratuitamente en el gestor de librerías de Arduino IDE.

❓ ¿El táctil funciona con el dedo o solo con el stylus?
El panel táctil es resistivo, funciona tanto con el dedo como con el stylus incluido. El stylus da mayor precisión para selecciones pequeñas o escritura.

❓ ¿La ranura microSD es necesaria para usar la pantalla?
No es obligatorio usar la microSD — la pantalla funciona perfectamente sin tarjeta para mostrar texto y gráficos generados por el código. La microSD es opcional para cargar imágenes externas.

❓ ¿Es compatible con ESP32 o Raspberry Pi?
El formato shield está diseñado para Arduino UNO. Para ESP32 o Raspberry Pi existe una versión con interfaz SPI (distinta a esta). Confirma la compatibilidad de pines antes de usarla con otras plataformas.

❓ ¿Qué pines del Arduino ocupa?
Usa pines digitales 5-13 y analógicos 0-3, quedando libres los pines digitales 2, 3 y analógicos 4 y 5 para otros usos.
