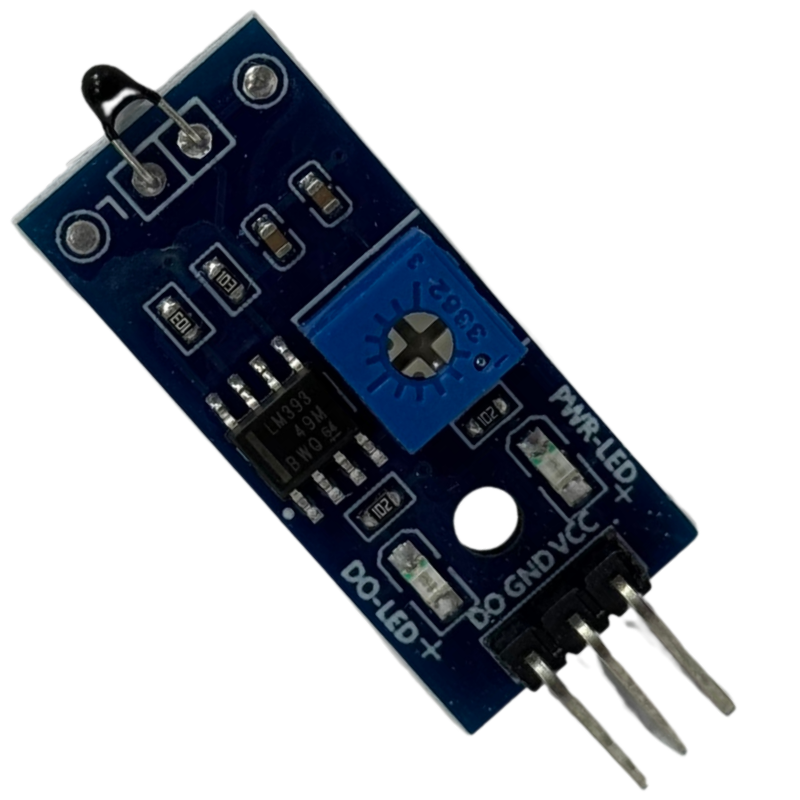

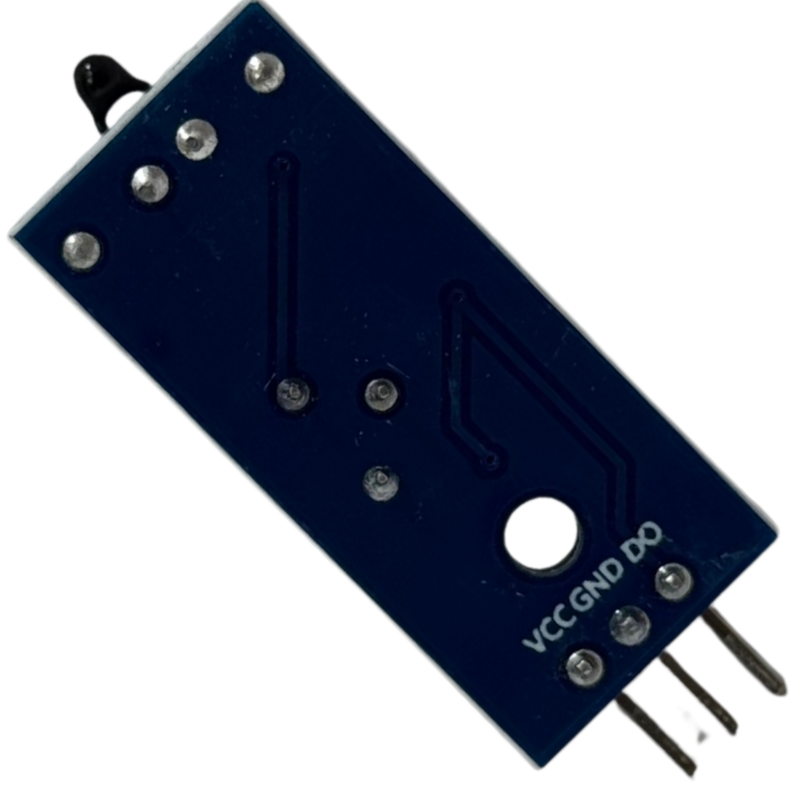

Módulo Sensor de Temperatura Termistor NTC LM393 - Detección Digital 20°C a 80°C para Arduino

¿Qué es?
Módulo sensor de temperatura basado en termistor NTC y comparador dual LM393. Genera una salida digital (0V o 5V) cuando la temperatura supera el umbral configurado mediante el potenciómetro integrado. Incluye dos LEDs indicadores: PWR-LED (rojo, alimentación) y DO-LED (verde, estado de salida digital). Alimentación: 3.3V a 5V DC. Pines: VCC, GND, DO. Rango de detección: 20°C a 80°C.

Especificaciones técnicas:

• Sensor: Termistor NTC (Negative Temperature Coefficient)
• Comparador: LM393 dual
• Voltaje de alimentación: 3.3V a 5V DC
• Rango de temperatura de detección: 20°C a 80°C
• Tipo de salida: Digital (DO) — 0V (LOW) o 5V (HIGH)
• Corriente de conducción: 15mA máx.
• Umbral de temperatura: ajustable por potenciómetro
• LEDs indicadores: PWR (alimentación) + DO (estado de salida)
• Dimensiones: ~32 x 14mm

¿Para qué sirve?

• Detectar cuando la temperatura ambiente supera un umbral definido y activar una acción automática (encender ventilador, disparar alarma, activar relé)
• Protección térmica en equipos electrónicos: apagar o alertar cuando algo se sobrecalienta
• Control de temperatura en incubadoras, cajas de cultivo, invernaderos o ambientes controlados
• Activar/desactivar sistemas de climatización (ventiladores, resistencias) de forma automática
• Proyectos educativos: aprender sobre termistores, comparadores de voltaje y control por umbral

¿Qué problema te soluciona?

• La salida digital puede accionar directamente un módulo relé para crear un interruptor de control de temperatura sin necesidad de programación compleja — simplemente configuras el umbral con el potenciómetro y el módulo actúa de forma autónoma
• A diferencia de sensores digitales como el DHT11 o DS18B20 que requieren librerías y lectura de datos, este módulo funciona como un simple interruptor por temperatura — sin código complejo
• La compatibilidad con 3.3V y 5V lo hace válido para Arduino UNO, Arduino Nano, ESP32 y Raspberry Pi sin conversores de nivel

Preguntas frecuentes:

❓ ¿Cómo ajusto la temperatura de activación?
Girando el potenciómetro puedes cambiar el umbral de detección de temperatura. Cuando la temperatura supera ese valor, DO emite nivel alto (5V) y el LED verde se enciende.

❓ ¿Cuál es la diferencia entre este módulo y un DHT11 o DS18B20?
El DHT11 y DS18B20 dan lectura exacta de temperatura en grados (como un termómetro digital). Este módulo NTC+LM393 no da un valor numérico — funciona como interruptor: activa su salida cuando se supera el umbral. Es más simple de usar pero menos informativo.

❓ ¿Puede activar directamente un relé o ventilador?
Sí, la salida DO puede conectarse directamente a un módulo relé de 5V para controlar cargas mayores como ventiladores, bombas o alarmas.

❓ ¿Cómo se conecta al Arduino?
3 conexiones: VCC → 5V Arduino, GND → GND Arduino, DO → pin digital de Arduino. El pin DO entrega HIGH cuando se supera la temperatura umbral y LOW por debajo de ella.

❓ ¿El rango de 20°C a 80°C es fijo o puedo configurar cualquier temperatura dentro de ese rango?
El rango 20-80°C es el rango de operación del termistor. Dentro de ese rango puedes configurar cualquier temperatura de umbral girando el potenciómetro — es completamente ajustable.

❓ ¿Puede usarse para medir temperatura de líquidos?
Este módulo también puede reemplazarse con un sensor de temperatura de cable para medir temperatura del agua o de un tanque. El termistor externo reemplaza al que viene en el módulo.
