Módulo Sensor de Corriente ACS712 5A - Medición AC/DC con Salida Analógica para Arduino

¿Qué es?

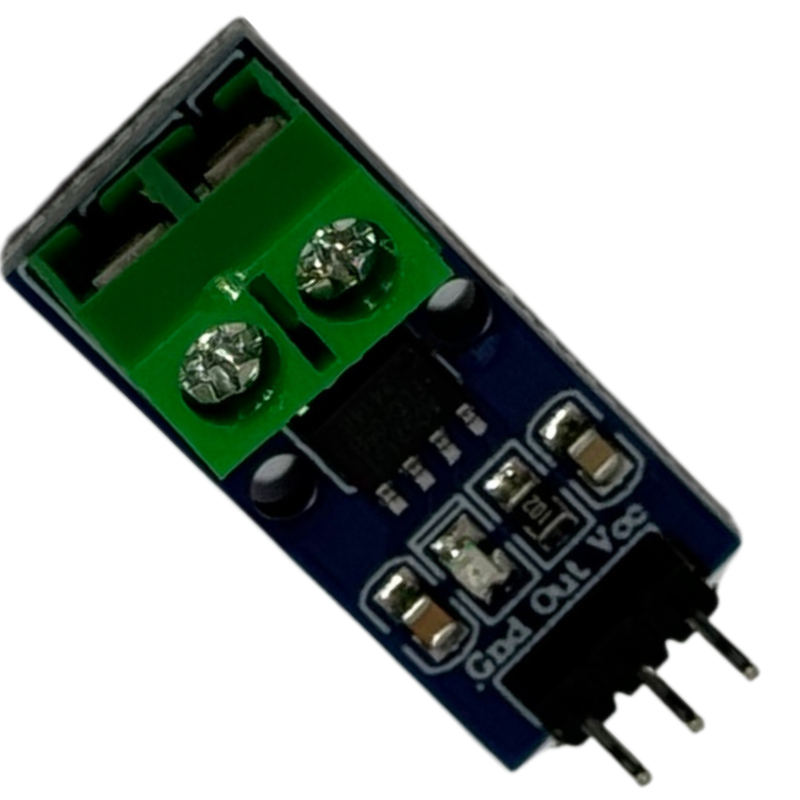

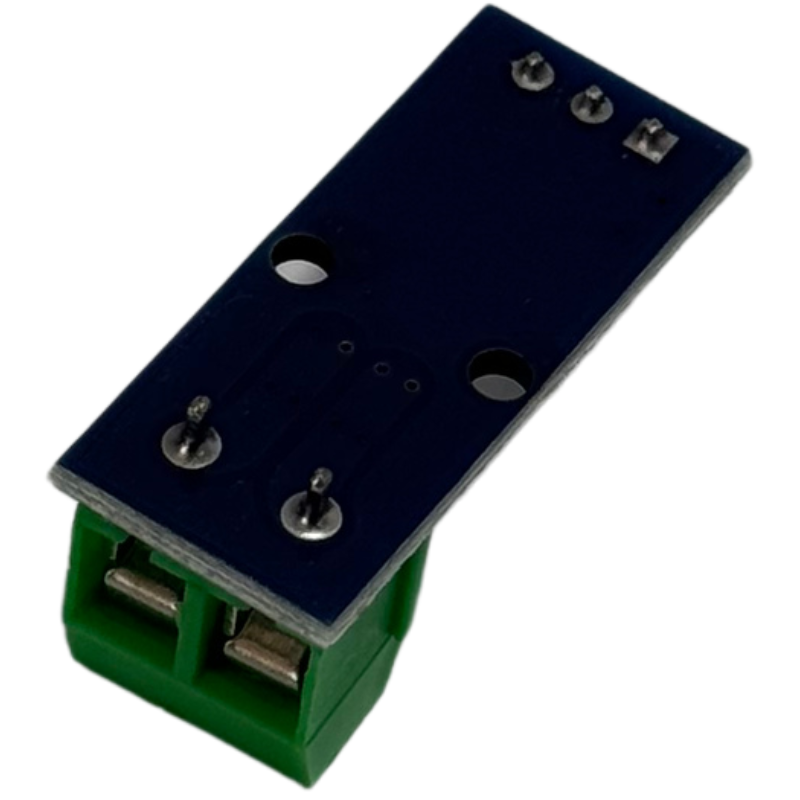

Módulo sensor de corriente basado en el chip ACS712ELCTR-05B de Allegro Microsystems, con rango de medición de ±5A (AC y DC), salida analógica proporcional de 185mV/A y bornera de tornillo verde para la línea a medir. Alimentación de 5V, 3 pines de conexión (Vcc, Out, Gnd). Funciona mediante efecto Hall — detecta el campo magnético generado por la corriente sin contacto eléctrico directo entre la línea de potencia y el circuito de control.

Especificaciones técnicas:

• Chip: ACS712ELCTR-05B-T (Allegro Microsystems)
• Rango de medición: ±5A (AC y DC)
• Sensibilidad de salida: 185mV/A
• Voltaje de salida en reposo (0A): VCC/2 = 2.5V
• Voltaje de alimentación: 5V DC
• Resistencia interna del conductor: ~1.2mΩ
• Aislamiento eléctrico: 2.1kV RMS (entre la línea medida y los pines de control)
• Conexión: bornera de tornillo (línea a medir) + 3 pines (Vcc, Out, Gnd)
• Precisión típica: ±1.5%
• Temperatura de trabajo: -40°C a +85°C

¿Para qué sirve?

• Medir consumo de corriente en proyectos con Arduino, ESP32, Raspberry Pi u otros microcontroladores
• Monitorear carga de baterías, paneles solares o fuentes de alimentación en tiempo real
• Detectar sobrecargas o fallos en sistemas electrónicos automatizados
• Control de motores pequeños: detectar arranque, parada o bloqueo por exceso de corriente
• Proyectos de medición de energía, vatímetros DIY o sistemas de gestión de energía

¿Qué problema te soluciona?

• Permite medir corriente sin interrumpir la línea de forma invasiva: la resistencia interna de solo 1.2mΩ tiene un impacto prácticamente nulo en el circuito medido
• El aislamiento de 2.1kV entre la línea de potencia y los pines de señal protege al microcontrolador de voltajes peligrosos
• La versión 5A es la de mayor precisión del ACS712 — ideal cuando necesitas resolución fina en corrientes pequeñas (sensores, motores pequeños, cargas ligeras)

Preguntas frecuentes:

❓ ¿Cómo se conecta al Arduino?
La bornera verde recibe la línea de corriente a medir (en serie con la carga). Los 3 pines van: Vcc → 5V del Arduino, Gnd → GND del Arduino, Out → pin analógico (A0, A1, etc.). El pin Out entrega un voltaje entre 0-5V proporcional a la corriente.

❓ ¿Mide corriente AC y DC?
Sí, mide ambas. Para corriente DC el valor es directo. Para corriente AC se debe calcular el valor RMS por software (usando múltiples lecturas y la fórmula correspondiente).

❓ ¿Qué diferencia hay con la versión de 20A o 30A que también venden?
El ACS712-5A tiene mayor sensibilidad (185mV/A vs 100mV/A de 20A y 66mV/A de 30A), lo que da mejor precisión en corrientes pequeñas. Si necesitas medir corrientes mayores a 5A, debes usar la versión correspondiente — exceder el rango puede dañar el módulo.

❓ ¿Necesito calibrar el módulo antes de usarlo?
Se recomienda una calibración básica midiendo el voltaje de offset en reposo (debería ser 2.5V sin corriente), ya que puede variar ligeramente entre unidades. Muchas librerías de Arduino incluyen esta calibración.

❓ ¿Es compatible con ESP32 (3.3V)?
El módulo requiere 5V de alimentación. Para ESP32 (que opera a 3.3V), el pin Out puede dar hasta 5V, lo que podría dañar el pin del ESP32. Se recomienda usar un divisor de voltaje o un convertidor de nivel lógico en la salida antes de conectarla al ESP32.

❓ ¿Qué librerías puedo usar con Arduino?
Las librerías más usadas son ACS712 y EmonLib (para medición de energía), disponibles en el gestor de librerías del Arduino IDE.
