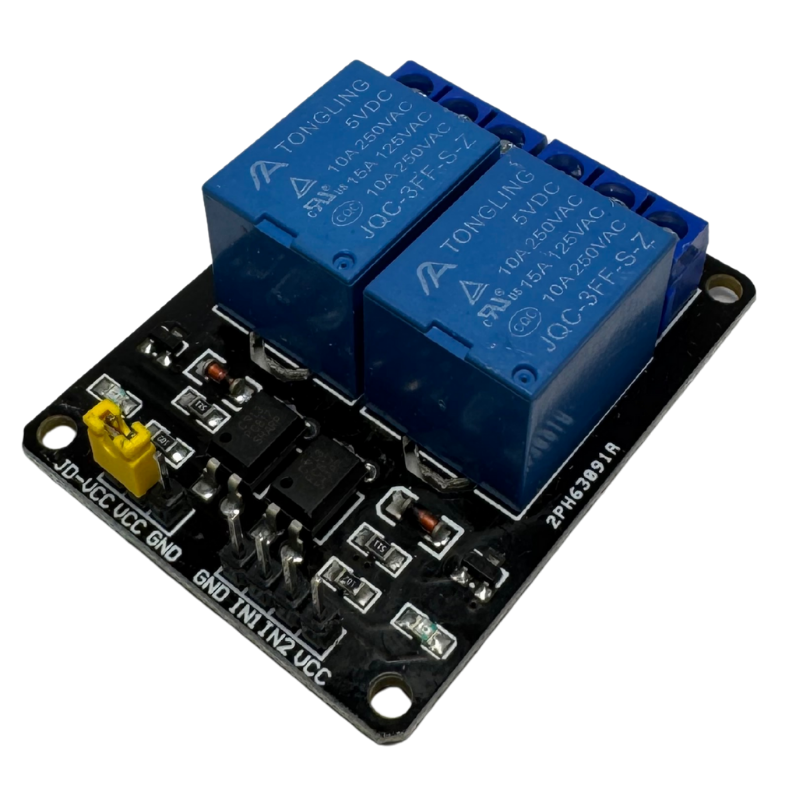

Módulo Relé 5V de 2 Canales con Aislamiento y LEDs Indicadores
Módulo Relé 5V de 2 Canales con Aislamiento y LEDs Indicadores
⏰ ¡alta demanda! - Últimas unidades ⏰
El Módulo Relé 12V de 4 canales permite controlar hasta cuatro cargas eléctricas de manera independiente, utilizando señales de bajo voltaje provenientes de Arduino, ESP32, PIC, Raspberry Pi, PLCs pequeños, entre otros.
Cada relé soporta cargas AC y DC y cuenta con LEDs indicadores para visualizar cuándo cada canal se encuentra activado.
Ideal para proyectos de domótica, control industrial, automatización y sistemas inteligentes.
Características
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 12V DC |
| Señal de control | 3.3V – 12V (compatibles con Arduino/ESP32/PLC) |
| Canales | 4 independientes |
| Capacidad de carga por canal | 10A / 250V AC o 10A / 30V DC |
| Tipo de relé | SRD-12VDC-SL-C o equivalente |
| Indicadores | LED por canal + LED de alimentación |
| Aislamiento | Optoacoplador incorporado (según versión) |
| Modo de disparo | Activación por señal LOW (común en estos módulos) |
| Conexiones de carga | Común (COM), Normal Abierto (NO), Normal Cerrado (NC) |
Conexiones
Lado de Control (Arduino/ESP/MCU):
| Pin | Función |
|---|---|
| VCC | 12V |
| GND | Tierra |
| IN1 | Control canal 1 |
| IN2 | Control canal 2 |
| IN3 | Control canal 3 |
| IN4 | Control canal 4 |

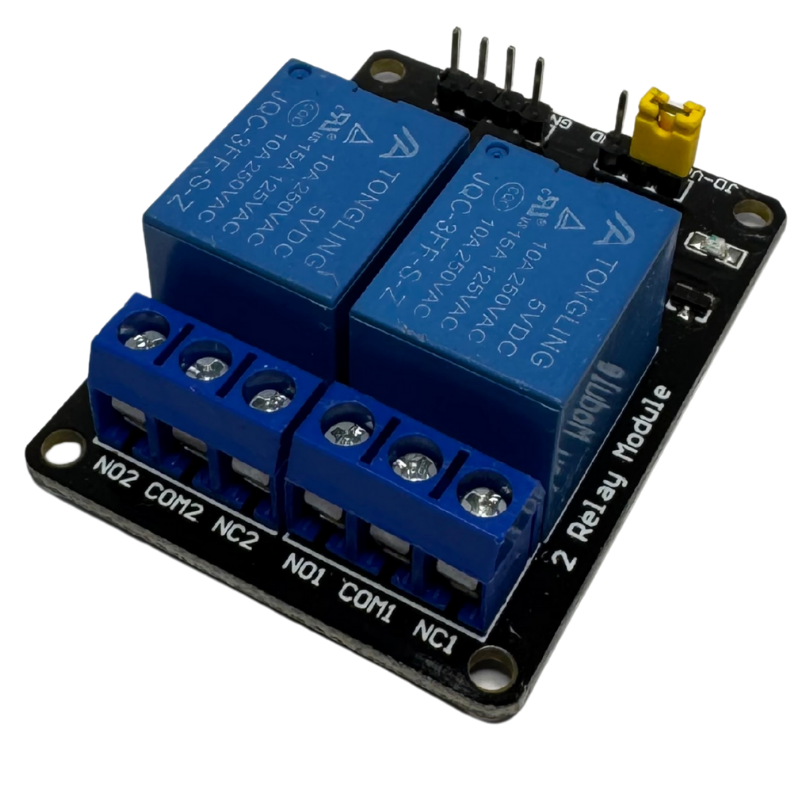

Lado de Carga (Borneras):
Por cada canal:
-
NO → Normalmente abierto (la carga se activa cuando el relé enciende)
-
COM → Común
-
NC → Normalmente cerrado (la carga está encendida por defecto)
Aplicaciones
-
Encendido de luces y focos
-
Control de bombas y válvulas
-
Automatización de puertas
-
Sistemas de seguridad
-
Automatización residencial e industrial
-
Control desde sensores (temperatura, movimiento, humedad, etc.)
Preguntas Frecuentes
¿Puedo controlar 110V o 220V directamente?
Sí, cada relé soporta hasta 250V AC 10A, siempre utilizando precaución y buen aislamiento.
¿Funciona con Arduino y ESP32?
Sí, puedes usarlo directamente. Solo conecta los pines IN a salidas digitales.
¿Necesito un transistor externo?
No, este módulo ya trae transistor, diodo de protección y optoacoplador (según versión).
