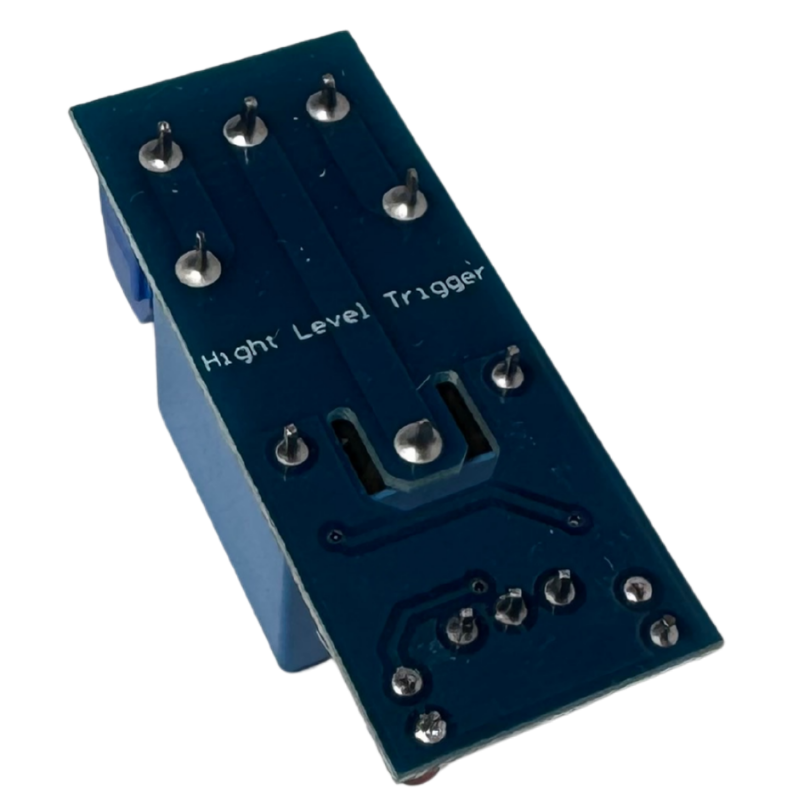

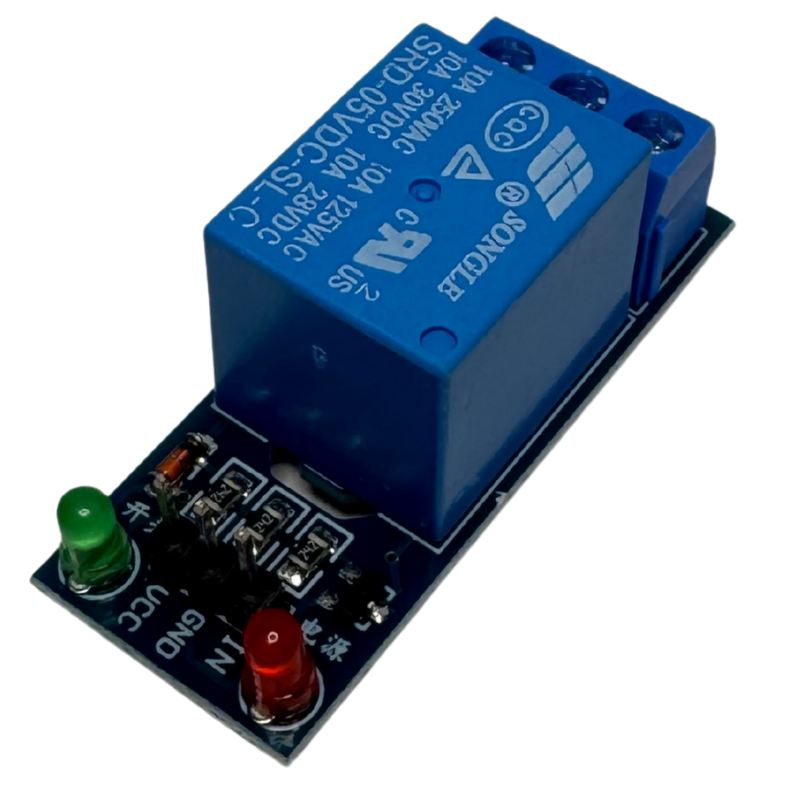

Módulo Relé 5V de 1 Canal con LEDs Indicadores – Control de Cargas AC/DC
Módulo Relé 5V de 1 Canal con LEDs Indicadores – Control de Cargas AC/DC
⏰ ¡alta demanda! - Últimas unidades ⏰
El Módulo Relé 5V de 1 canal es ideal para controlar cargas eléctricas de alto voltaje utilizando señales de bajo voltaje provenientes de microcontroladores como Arduino, ESP32, Raspberry Pi, PIC y otros.
Este módulo permite encender o apagar lámparas, motores, tiras LED, electrodomésticos o dispositivos industriales, de forma segura y automática.
Cuenta con dos LEDs indicadores: uno de alimentación y otro que muestra cuándo el relé está activado.
Características
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 5V DC |
| Señal de control | Lógica 3.3V – 5V |
| Tipo de entrada | Activa por LOW (según versión) |
| Capacidad de carga | 10A / 250V AC o 10A / 30V DC |
| Canales | 1 |
| Indicadores | LED de control y LED de alimentación |
| Tipo de relé | JQC-3FF-S-Z o equivalente |
| Montaje | PCB con orificios para tornillos |
Conexiones
Pines de control (lado Arduino):
| Pin | Función |
|---|---|
| VCC | 5V DC |
| GND | Tierra |
| IN | Señal de control (desde Arduino o microcontrolador) |
Bornera de carga:
-
COM (común)
-
NO (normalmente abierto) – carga apagada al inicio
-
NC (normalmente cerrado) – carga encendida al inicio
Aplicaciones
-
Domótica y automatización residencial
-
Encendido de lámparas y focos
-
Control de motores pequeños
-
Sistemas de riego por bomba o válvula
-
Control desde sensores (temperatura, movimiento, luz, etc.)
Preguntas Frecuentes
¿Funciona con Arduino o ESP32?
Sí, es totalmente compatible con ambos. Solo se requiere conectar VCC, GND e IN.
¿Puedo conectar directamente 110V o 220V?
Sí, el relé soporta hasta 250V AC a 10A. Se recomienda tener precaución y aislar bien las conexiones.
¿Necesito un transistor adicional?
No, este módulo ya incorpora el transistor y diodo de protección necesarios.
