Módulo Relé 12V de 1 Canal con LEDs Indicadores – Control de Cargas AC/DC
Módulo Relé 12V de 1 Canal con LEDs Indicadores – Control de Cargas AC/DC
⏰ ¡alta demanda! - Últimas unidades ⏰
El Módulo Relé 12V de 1 canal permite controlar cargas eléctricas de alta potencia utilizando una señal de bajo voltaje proveniente de Arduino, ESP32, PIC, Raspberry Pi u otro microcontrolador.
Es ideal para automatización del hogar, control de iluminación, bombas de agua, motores, electrodomésticos y sistemas de seguridad.
Incluye LED indicadores de alimentación y activación, lo que facilita el diagnóstico y prueba del sistema.
Características
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 12V DC |
| Señal de control | 3.3V – 5V |
| Tipo de entrada | Activa por bajo (LOW) |
| Capacidad de carga | 10A / 250V AC o 10A / 30V DC |
| Canales | 1 |
| Indicadores LED | Encendido y estado del relé |
| Tipo de relé | JQC-3FF-S-Z o equivalente |
| Aislamiento | Óptico (según lote) o transistor driver |

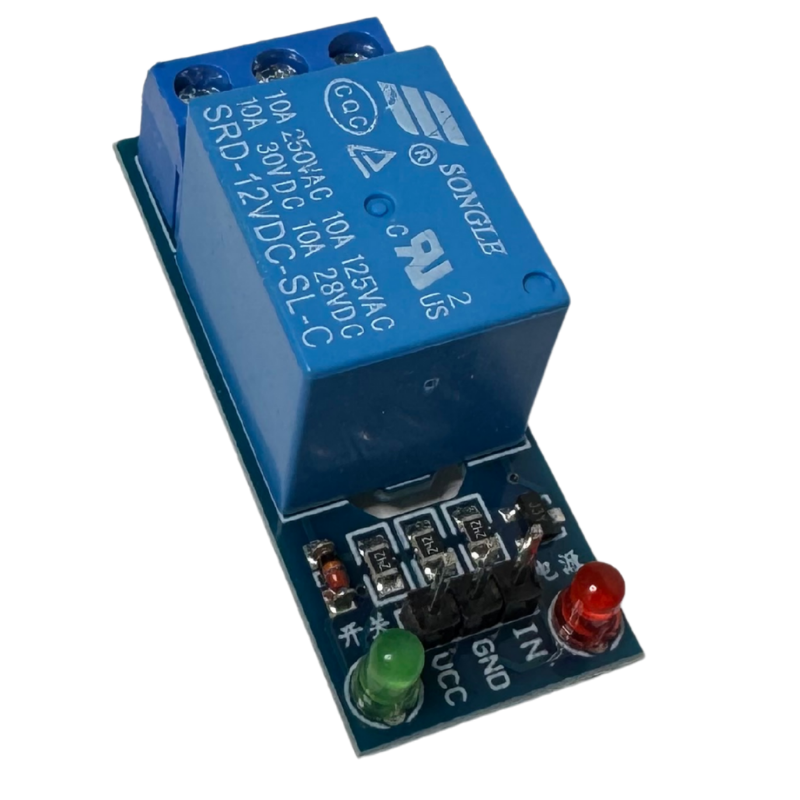

Conexiones
| Pin | Función |
|---|---|
| VCC | +12V DC |
| GND | Tierra |
| IN | Señal de control desde el microcontrolador |

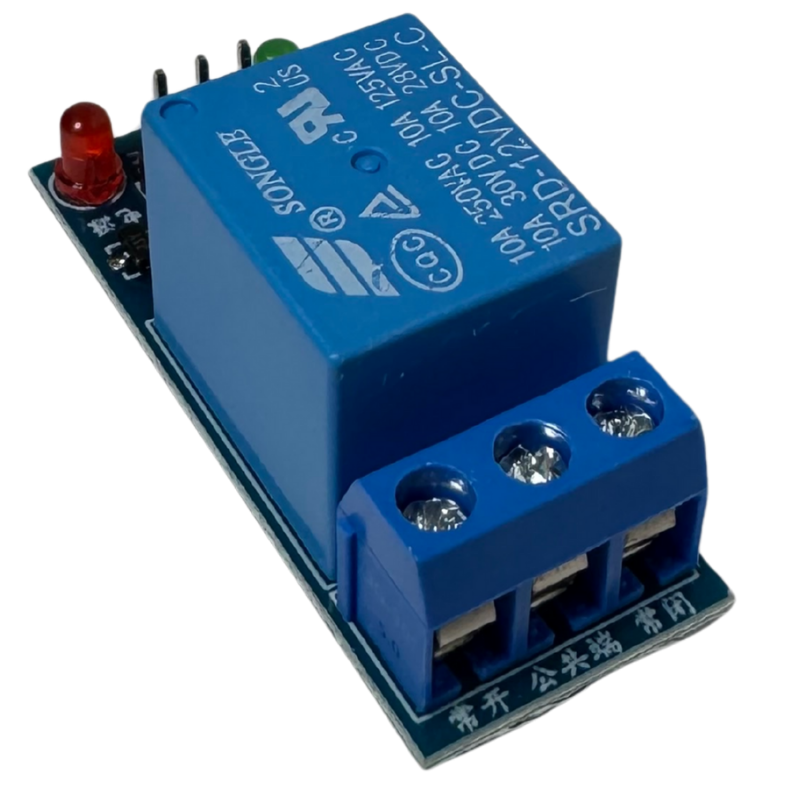

Bornera de salida (para carga):
-
COM (común)
-
NO (normalmente abierto)
-
NC (normalmente cerrado)
Ejemplos de Uso
-
Encender una lámpara desde Arduino
-
Activar bombas o ventiladores según la temperatura
-
Control de cerraduras eléctricas
-
Automatización de sistemas domésticos
Preguntas Frecuentes
¿Puedo usarlo con Arduino o ESP32?
Sí, solo debes alimentar el módulo con 12V y enviar una señal de control 3.3V o 5V al pin IN.
¿Puedo conectar directamente 110V o 220V?
Sí. El relé soporta hasta 250V AC a 10A, pero debes hacerlo con precaución y buena aislación.
¿Sirve para activar motores?
Sí, siempre que su corriente no supere la capacidad del relé.
¿Necesita módulo extra para funcionar?
No, viene listo para conectar y usar.
Detalles Técnicos Adicionales
-
Incluye transistor driver para activación confiable
-
Diodo de protección contra picos inversos
-
Compatible con señales lógicas TTL
