Módulo Reductor DC-DC Mini560 Salida Fija 3.3V - Step-Down 5V-20V a 3.3V hasta 5A para ESP32 y ESP8266

¿Qué es?

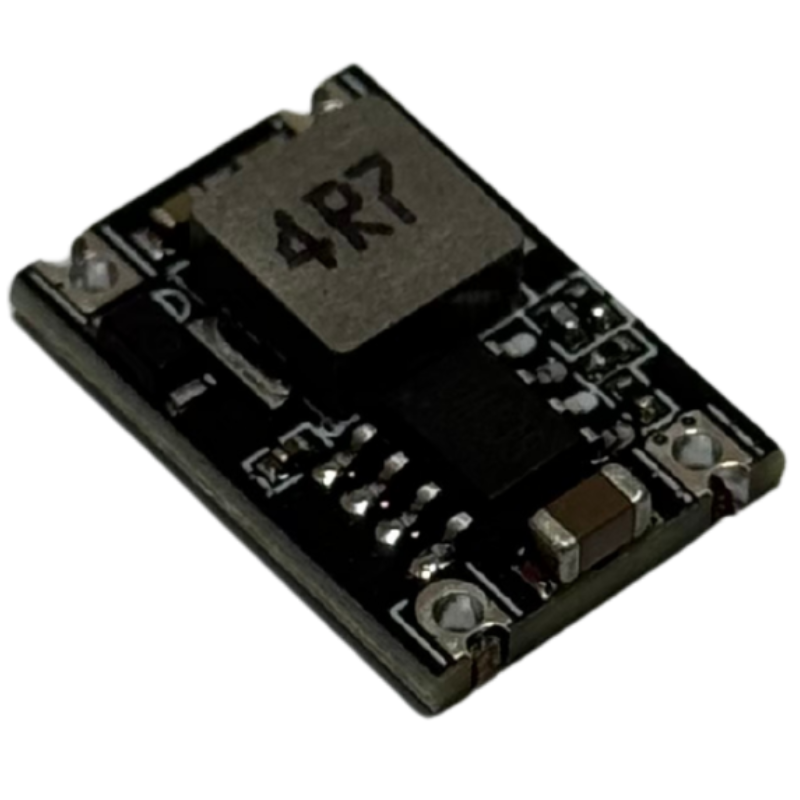

Módulo convertidor DC-DC tipo Buck (step-down) de rectificación síncrona con salida fija y regulada de 3.3V. Modelo Mini560. Reduce voltajes de entrada de 5V a 20V a 3.3V estables sin necesidad de ajuste ni calibración: no lleva potenciómetro, el voltaje viene programado de fábrica mediante resistencia SMD. Frecuencia de conmutación de 500KHz y eficiencia de conversión de hasta 99%, lo que se traduce en muy poca generación de calor. Diseño con orificios tipo "stamp hole" en las esquinas (IN+, IN−, OUT+, OUT−) que permite soldarlo con cable, con pines o montarlo directamente sobre otra placa como componente SMD.

Especificaciones técnicas:

• Voltaje de entrada: 5V a 20V DC
• Voltaje de salida: 3.3V DC (fijo, no ajustable por potenciómetro)
• Corriente de salida: hasta 5A pico
• Corriente continua recomendada sin disipador: 3A
• Eficiencia de conversión: hasta 99% (máximo)
• Frecuencia de conmutación: 500KHz
• Tipo de rectificación: síncrona (sin diodo Schottky externo)
• Bobina: blindada de 4.7µH (4R7), baja resistencia interna
• Naturaleza del módulo: reductor no aislado
• Temperatura de funcionamiento: −40°C a +85°C
• Dimensiones aproximadas: 29 × 18 × 5.4mm
• Protección contra inversión de polaridad: no incluida

¿Para qué sirve?

• Alimentar ESP32, ESP8266, NodeMCU y módulos de RF que trabajan nativamente a 3.3V, desde una batería de 12V, un panel solar o una fuente de 5V
• Alimentar sensores, pantallas y memorias de 3.3V (BMP280, MPU6050, nRF24L01, tarjetas SD) sin depender del regulador interno del microcontrolador
• Reemplazar reguladores lineales como el AMS1117-3.3 en proyectos donde el calor o la autonomía de batería son un problema
• Sistemas alimentados por batería de litio, plomo-ácido o 12V automotriz que necesitan una línea limpia de 3.3V
• Integración en PCB propios: al soldarse directamente por sus stamp holes, funciona como una fuente conmutada "de componente" dentro de tu diseño

¿Qué problema te soluciona?

• Elimina el sobrecalentamiento de los reguladores lineales: un AMS1117 convirtiendo 12V a 3.3V quema la diferencia en calor y suele fallar con cargas medianas. Este módulo hace la conversión de forma conmutada, casi sin pérdidas
• Cero configuración y cero riesgo de error: al ser de salida fija, no hay potenciómetro que se pueda girar por accidente y quemar un ESP32 con sobretensión — un problema real de los módulos ajustables
• Cabe donde no cabe nada más: su tamaño ultracompacto y el diseño de orificios de esquina permiten integrarlo dentro de carcasas, drones, wearables o placas personalizadas sin ocupar espacio útil

Preguntas frecuentes:

❓ ¿En qué se diferencia del AMS1117-3.3 que también venden?
El AMS1117 es un regulador lineal: la energía sobrante se disipa como calor y entrega alrededor de 800mA. Este Mini560 es una fuente conmutada: mantiene casi toda la energía y entrega varios amperios. Convirtiendo 12V a 3.3V, el AMS1117 desperdicia más del 70% de la energía; el Mini560, menos del 5%.

❓ ¿Puedo cambiar el voltaje de salida a 5V o 12V?
No con un potenciómetro. El voltaje viene fijado por una resistencia SMD de precisión en la placa (R3), que solo puede cambiarse resoldando el componente. Si necesitas otro voltaje, lo más práctico es adquirir la versión de fábrica correspondiente (3.3V, 5V, 9V o 12V).

❓ ¿Sirve para alimentar un ESP32 directamente?
Sí, y es una de sus mejores aplicaciones. Conecta la salida al pin 3V3 del ESP32 (no al VIN). Su capacidad de corriente cubre sin problema los picos de consumo del ESP32 durante la transmisión WiFi, que suelen hacer fallar a reguladores más débiles.

❓ ¿Necesita disipador de calor?
Hasta unos 3A continuos funciona sin disipador con ventilación normal. Para operación sostenida cerca de los 5A se recomienda añadir un disipador pequeño sobre el chip y la bobina.

❓ ¿Tiene protección contra inversión de polaridad?
No incluye protección contra conexión invertida en la entrada. Verifica siempre la polaridad de IN+ e IN− antes de energizar — conectarlo al revés puede dañar el módulo de forma permanente.

❓ ¿Cómo se conecta si no tiene pines?

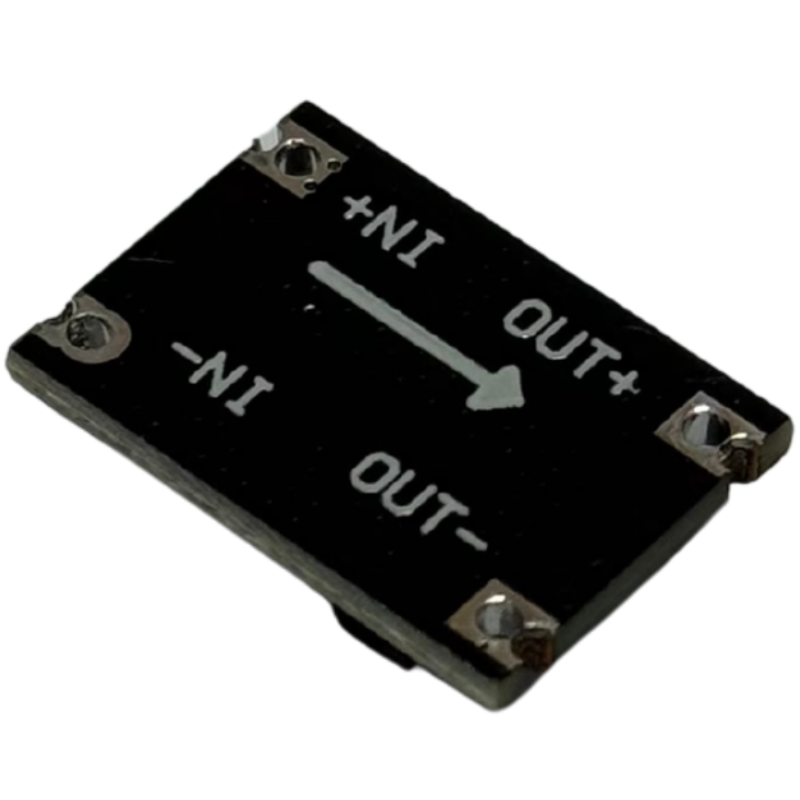

Los cuatro orificios de esquina son "stamp holes" metalizados: puedes soldarles cable directamente, insertar pines de 2.54mm o montarlo como componente sobre tu propia PCB. Las esquinas están marcadas con ⊕ y ⊖ para entrada y salida.
