Módulo Reductor DC-DC DD2712SA Salida Fija 3.7V 2.5A - Step-Down 4.5V-27V para Simular Batería de Litio 18650 y LiPo

¿Qué es?

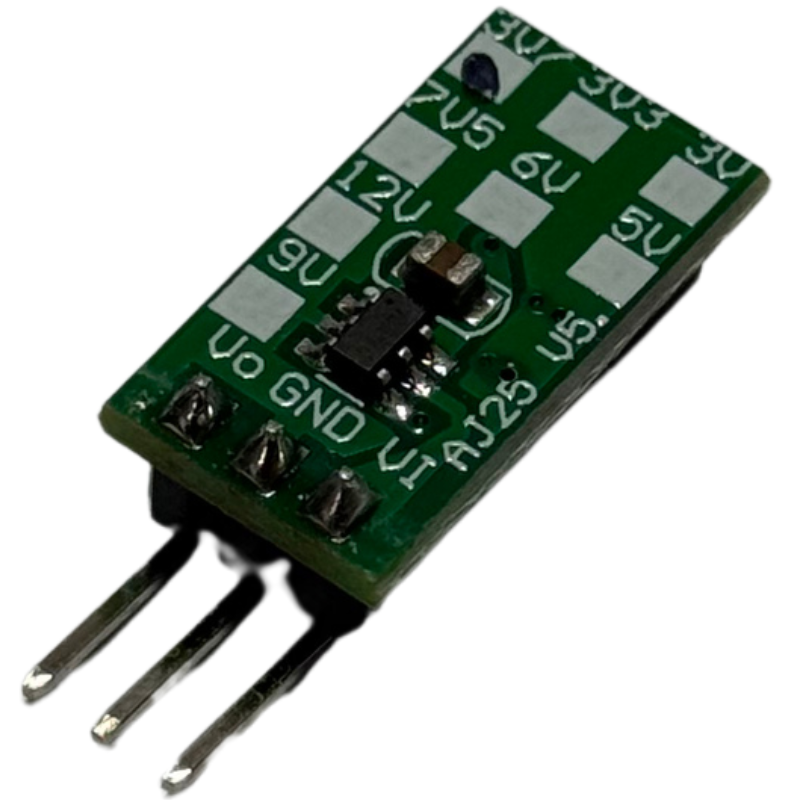

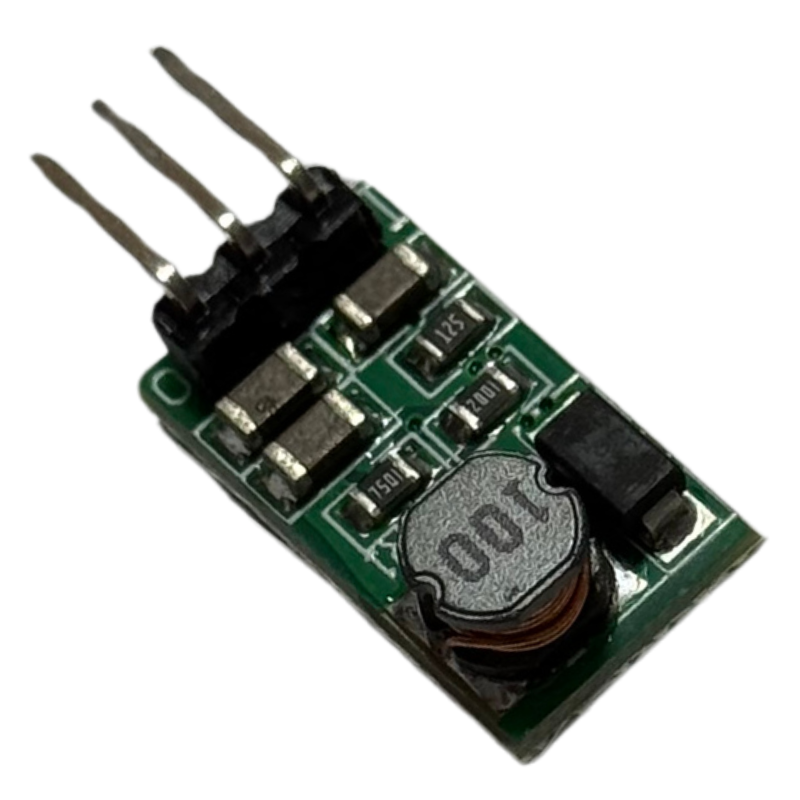

Módulo convertidor DC-DC tipo Buck (step-down) con salida fija y regulada de 3.7V, modelo DD2712SA. Acepta entradas de 4.5V a 27V y entrega hasta 2.5A continuos con eficiencia de hasta 93%. Formato de 3 pines en línea con paso de 2.54mm (VI – GND – VO), compatible con protoboard y con el mismo espaciado que un regulador TO-220. El 3.7V de salida corresponde al voltaje nominal de una celda de litio, lo que permite alimentar desde la red cualquier dispositivo diseñado para funcionar con una batería 18650 o LiPo.

Especificaciones técnicas:

• Modelo: DD2712SA
• Voltaje de entrada: 4.5V a 27V DC
• Voltaje de salida: 3.7V DC (fijo)
• Corriente de salida continua: 2.5A máximo
• Corriente pico (corta duración): 3.5A
• Eficiencia de conversión: 76% a 93%
• Frecuencia de conmutación: 900KHz
• Corriente en reposo (quiescent): 250µA
• Protecciones: apagado por sobretemperatura, bloqueo por bajo voltaje (UVLO), protección de voltaje BS y protección contra cortocircuito
• Conexión: 3 pines, paso de 2.54mm (compatible con protoboard)
• Temperatura de funcionamiento: −20°C a +85°C
• Dimensiones: 25 × 15.1 × 6.2mm
• Peso: 2.46g

¿Para qué sirve?

• Sustituir una batería de litio por alimentación permanente: juguetes RC, linternas LED, parlantes bluetooth, cámaras y dispositivos que funcionan con una celda 18650 pueden alimentarse desde una fuente de 12V o 5V sin depender de la batería
• Probar y depurar en el banco de trabajo prototipos alimentados por LiPo, sin gastar ciclos de carga ni esperar recargas
• Alimentar motores DC pequeños, vibradores y bombas de 3.7V que quedan fuera de rango con un módulo de 3.3V o 5V
• Convertir un producto portátil en uno de mesa: instalar el módulo en el compartimento de batería y dejarlo conectado a un adaptador de pared
• Alimentar módulos y microcontroladores de bajo voltaje que aceptan el rango típico de una celda de litio

¿Qué problema te soluciona?

• Te libera de la batería durante el desarrollo: probar un dispositivo de litio implica cargar, descargar y esperar. Con este módulo el prototipo funciona de forma continua y estable, con el mismo voltaje que verá en producción
• Cubre un voltaje que casi nadie fabrica: los reguladores comerciales entregan 3.3V o 5V. Un dispositivo diseñado para 3.7V puede quedarse corto con 3.3V (motores sin fuerza, LEDs opacos) o dañarse con 5V. Este módulo entrega el valor exacto
• Reemplaza reguladores lineales sin recalentarse: al ser conmutado, entrega 2.5A donde un regulador lineal se apagaría por temperatura, y consume solo 250µA en reposo

Preguntas frecuentes:

❓ ¿Sirve para cargar una batería de litio 18650 o LiPo?
No. Cargar una celda de litio requiere un perfil de corriente constante / voltaje constante que termina en 4.2V, no en 3.7V — y además protección de sobrecarga. Conectar este módulo directamente a una celda no la cargará correctamente y es riesgoso. Para cargar usa un módulo dedicado tipo TP4056 con protección. Este módulo reemplaza a la batería, no la carga.

❓ ¿Por qué 3.7V y no 3.3V o 5V?
Porque 3.7V es el voltaje nominal de una celda de litio. Si tu dispositivo fue diseñado para funcionar con una 18650 o una LiPo, esa es la tensión que espera. Con 3.3V puede funcionar con menos potencia y con 5V puedes dañarlo.

❓ ¿Es el mismo módulo que la versión de 3.3V que también venden?
Es la misma placa (DD2712SA) con distinto valor de salida fijado en fábrica mediante las resistencias de realimentación. Todo lo demás — corriente, eficiencia, tamaño, protecciones — es idéntico. Elige 3.3V para ESP32, STM32 y sensores; 3.7V para reemplazar baterías de litio.

❓ ¿Se puede usar en protoboard?
Sí. Sus 3 pines en línea con paso de 2.54mm entran directamente en la protoboard, a diferencia de los módulos con pads que obligan a soldar cables.

❓ ¿Tiene protección contra conectarlo al revés?
Incluye protección contra cortocircuito, sobretemperatura y bajo voltaje de entrada, pero no contra inversión de polaridad. Verifica siempre la serigrafía VI, GND y VO antes de energizar.

❓ ¿El voltaje de salida es estable aunque varíe la entrada?
Sí, se mantiene regulado en 3.7V en todo el rango de 4.5V a 27V de entrada. Ten en cuenta que la entrada siempre debe ser mayor que la salida — no funciona como elevador.
