Módulo Reductor DC-DC DD2712SA Salida Fija 3.3V 2.5A - Step-Down 4.5V-27V Reemplazo Directo de AMS1117 y 7805

¿Qué es?

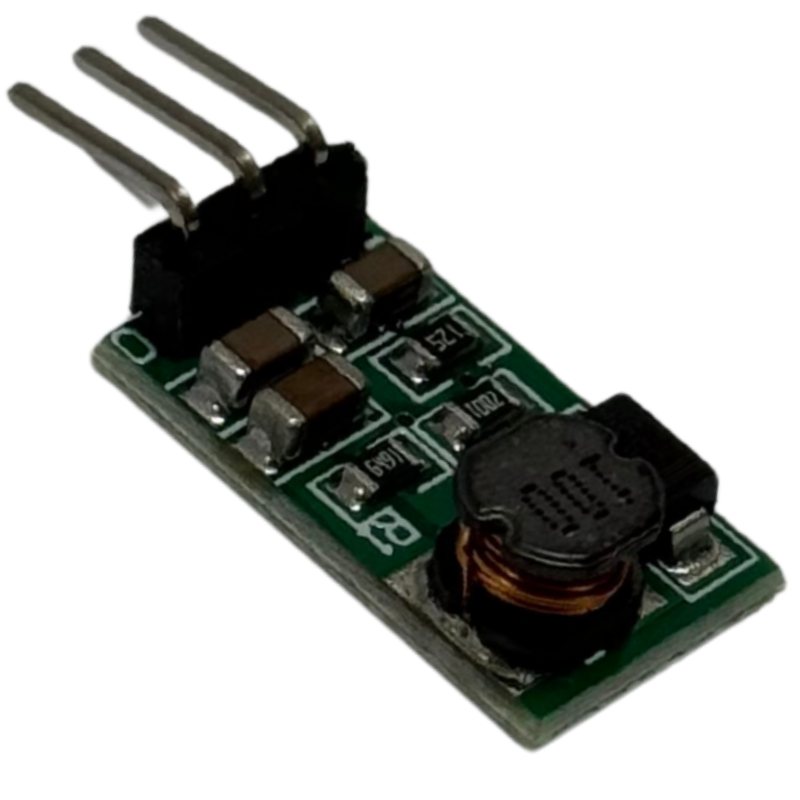

Módulo convertidor DC-DC tipo Buck (step-down) con salida fija y regulada de 3.3V, modelo DD2712SA. Acepta entradas de 4.5V hasta 27V y entrega hasta 2.5A continuos con una eficiencia de entre 76% y 93%. Su característica distintiva es el formato de 3 pines con paso de 2.54mm (VI – GND – VO), idéntico al de un regulador TO-220: se conecta directamente en protoboard o reemplaza físicamente a un 7805, AMS1117 o LM317 en un circuito ya armado, sin rediseñar nada. Trabaja a 900KHz con bobina blindada de 10µH y diodo Schottky SS34.

Especificaciones técnicas:

• Modelo: DD2712SA
• Voltaje de entrada: 4.5V a 27V DC
• Voltaje de salida: 3.3V DC (fijo)
• Corriente de salida continua: 2.5A máximo
• Corriente pico (corta duración): 3.5A
• Eficiencia de conversión: 76% a 93%
• Frecuencia de conmutación: 900KHz
• Corriente en reposo (quiescent): 250µA
• Protecciones: apagado por sobretemperatura, bloqueo por bajo voltaje (UVLO), protección de voltaje BS y protección contra cortocircuito
• Conexión: 3 pines, paso de 2.54mm (compatible con protoboard)
• Temperatura de funcionamiento: −20°C a +85°C
• Dimensiones: 25 × 15.1 × 6.2mm
• Peso: 2.46g

¿Para qué sirve?

• Reemplazar un AMS1117 o un 7805 que se recalienta en un circuito ya construido, sin modificar la placa: los tres pines coinciden con el mismo espacio
• Alimentar ESP32, ESP8266, STM32 y Raspberry Pi Pico a 3.3V desde batería de 12V, fuente de 9V o alimentación automotriz
• Prototipado directo en protoboard, donde los módulos de pads cuadrados no encajan
• Sensores, módulos de RF (nRF24L01, LoRa) y pantallas que exigen 3.3V limpios y con corriente suficiente
• Proyectos alimentados por batería donde cada milivatio cuenta: su consumo en reposo de solo 250µA lo hace apto para dispositivos que pasan mucho tiempo en espera

¿Qué problema te soluciona?

• Elimina el calor del regulador lineal sin rediseñar el circuito: un AMS1117 bajando de 12V a 3.3V convierte en calor el 72% de la energía y se apaga por temperatura con cargas medianas. Este módulo hace lo mismo con hasta 93% de eficiencia y ocupa el mismo lugar físico
• Triplica la corriente disponible: donde el AMS1117 se queda en 800mA, este entrega 2.5A continuos — suficiente para un ESP32 con periféricos, pantallas y motores pequeños
• Se usa en protoboard sin adaptadores: al tener 3 pines de 2.54mm en línea, entra directo en la protoboard o en un zócalo, a diferencia de los módulos con pads de soldadura que obligan a soldar cables

Preguntas frecuentes:

❓ ¿De verdad reemplaza a un AMS1117-3.3 o a un 7805?
Sí, esa es su razón de ser. Comparte la disposición de 3 pines y el paso de 2.54mm de un regulador TO-220. La diferencia es que el AMS1117 y el 7805 son lineales (queman la energía sobrante en calor) y este es conmutado (la aprovecha). Nota: el orden de pines puede variar según el regulador que reemplaces, así que verifica la serigrafía VI/GND/VO en la cara trasera antes de conectar.

❓ ¿Puedo cambiar el voltaje de salida usando los pads de la parte de atrás?

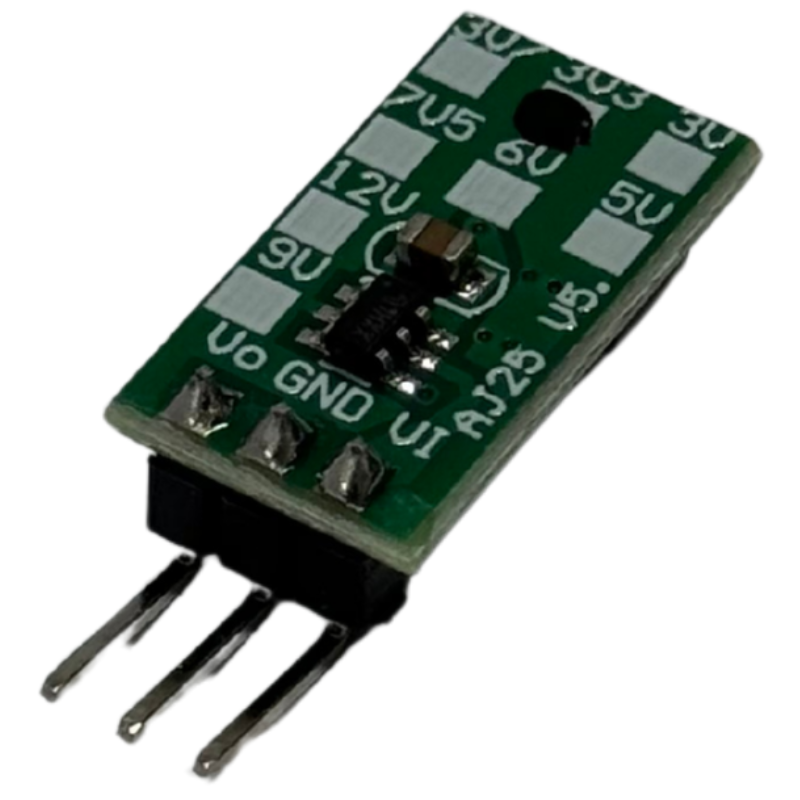

Los pads (3V, 3V3, 3V7, 5V, 6V, 7V5, 9V, 12V) vienen configurados de fábrica con estaño en el voltaje correspondiente — en este caso 3V3. Técnicamente se pueden modificar resoldando, pero requiere pulso fino y desoldar el puente anterior. Para otro voltaje lo práctico es pedir la versión de fábrica correspondiente.

❓ ¿En qué se diferencia del Mini560 3.3V que también venden?
Ambos son buck de salida fija a 3.3V. El Mini560 entrega más corriente (hasta 5A) y se suelda por orificios de esquina, ideal para integrar dentro de una PCB propia. El DD2712SA entrega 2.5A pero tiene 3 pines listos para protoboard y sustituye directamente a un regulador TO-220. Elige según cómo lo vayas a montar.

❓ ¿Sirve para alimentar un ESP32?
Sí, y con margen de sobra. Conecta la salida al pin 3V3 del ESP32. Sus 2.5A cubren holgadamente los picos de consumo del WiFi que hacen fallar a los reguladores lineales de 800mA.

❓ ¿Tiene protección contra conectarlo al revés?
Incluye protección contra cortocircuito, sobretemperatura y bajo voltaje de entrada, pero no protección contra inversión de polaridad. Verifica siempre VI y GND antes de energizar.

❓ ¿Necesita disipador de calor?
En uso normal no. Al trabajar con eficiencia de hasta 93%, genera muy poco calor en comparación con un regulador lineal. Cerca de los 2.5A continuos y con entradas altas (24V) conviene darle algo de ventilación.
