Módulo MOSFET XY-MOS Doble 15A 400W - Driver PWM 5-36V para Motor, LED y Cargas DC

¿Qué es?

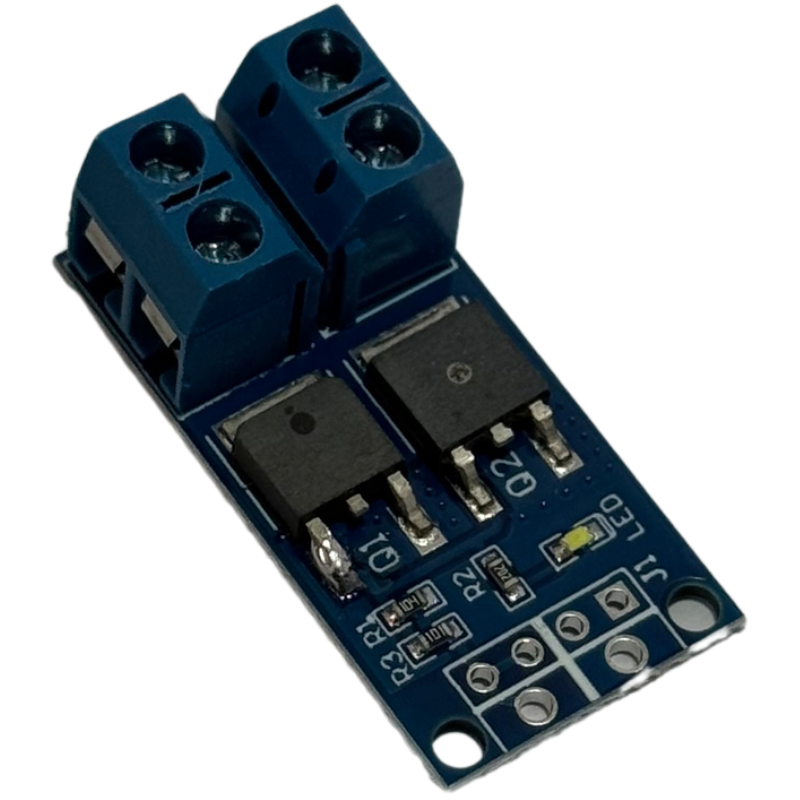

Módulo driver MOSFET de alta potencia XY-MOS con dos transistores AOD4184A en paralelo (N-Channel), borneras de tornillo azules para la carga, pines de control y LED indicador. Controlado por señal digital ON/OFF o PWM de 3.3V a 20V. Diseñado para conmutar cargas DC de hasta 15A / 400W sin necesidad de relés mecánicos.

Especificaciones técnicas:

• MOSFETs: 2x AOD4184A N-Channel en paralelo
• Voltaje de carga: 5V a 36V DC
• Corriente de salida continua: 15A (sin disipador) / 30A pico (máx. 10 segundos)
• Potencia máxima: 400W
• Señal de disparo: 3.3V a 20V DC (compatible con Arduino 5V y ESP32 3.3V)
• Frecuencia PWM soportada: 0 a 20kHz
• Temperatura de trabajo: -40°C a +85°C
• Incluye: LED indicador de estado, diodo de protección, borneras de tornillo
• Dimensiones: ~35 x 17mm

¿Para qué sirve?

• Controlar la velocidad de motores DC mediante PWM desde Arduino, ESP32 o Raspberry Pi
• Encender/apagar tiras LED, luces de alta potencia o iluminación DC
• Controlar bombas de agua, ventiladores, válvulas solenoides o celdas Peltier
• Actuar como interruptor electrónico para cargas de alta corriente que un pin de microcontrolador no puede manejar directamente
• Regular el brillo de LEDs o la velocidad de motores de forma proporcional mediante señal PWM

¿Qué problema te soluciona?

• Un pin digital de Arduino o ESP32 solo puede entregar 40mA máximo — completamente insuficiente para motores, LEDs de alta potencia o bombas. El XY-MOS actúa como amplificador de potencia: el microcontrolador controla el gate con una señal pequeña y el módulo maneja la carga pesada
• Reemplaza a los relés mecánicos con ventajas importantes: sin partes móviles que se desgasten, conmutación mucho más rápida (hasta 20kHz) y soporte para PWM (los relés no soportan PWM)
• Los dos MOSFETs en paralelo duplican la capacidad de corriente frente a módulos de MOSFET simple, sin necesidad de disipador en la mayoría de aplicaciones

Preguntas frecuentes:

❓ ¿Cómo se conecta al Arduino o ESP32?

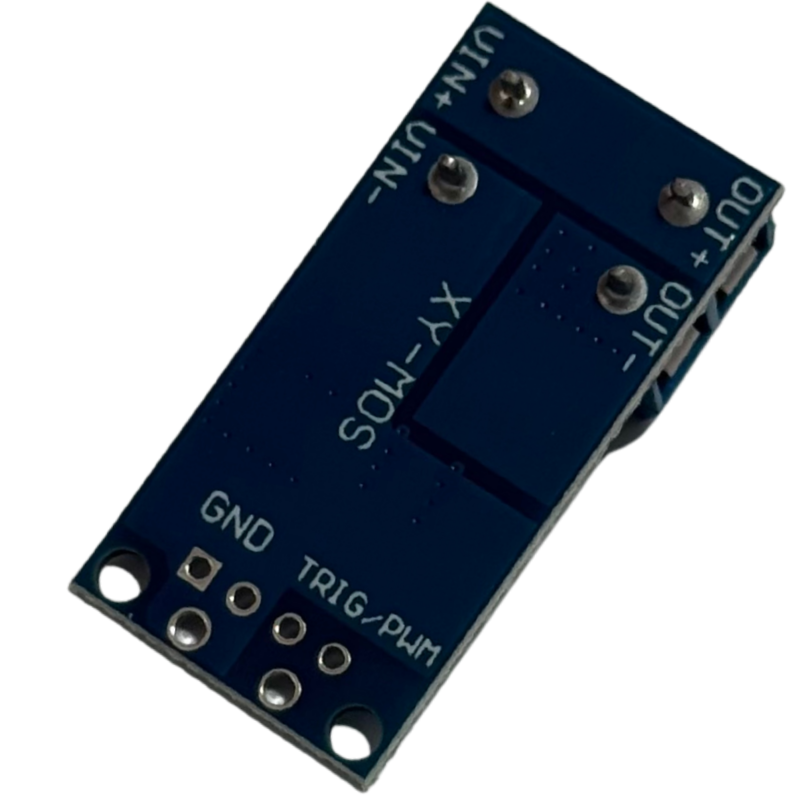

El módulo tiene 3 conexiones: señal de control (pin PWM o digital del microcontrolador), alimentación de la carga (bornera +/-) y la carga misma. El pin de control va al pin digital/PWM del micro, GND del módulo debe ser común con el GND del microcontrolador.

❓ ¿Necesita disipador de calor?
A corrientes bajas o medias (hasta ~8-10A) funciona sin disipador. A corrientes cercanas a los 15A continuos se recomienda agregar un disipador o asegurar ventilación para evitar sobrecalentamiento.

❓ ¿Puede controlar cargas de AC (corriente alterna)?
No, es exclusivamente para cargas DC (corriente continua). Para AC se requieren módulos con SSR (Solid State Relay) o TRIACs.

❓ ¿Sirve para controlar la velocidad de un motor DC?
Sí, es una de sus aplicaciones más comunes: enviando una señal PWM al pin de control, el módulo regula la cantidad de corriente que llega al motor, controlando su velocidad de forma proporcional.

❓ ¿Es compatible con 3.3V (ESP32) y 5V (Arduino)?
Sí, el pin de control acepta señales desde 3.3V hasta 20V, compatible con ambos estándares sin modificaciones.

❓ ¿Puede manejar cargas inductivas (motores, solenoides)?
Sí, incluye un diodo de protección (flyback diode) que protege el módulo de los picos de voltaje inverso generados por cargas inductivas al apagarse.
