Módulo Micrófono MEMS INMP441 I2S 24 Bits - Omnidireccional Digital para ESP32 y Arduino

¿Qué es?

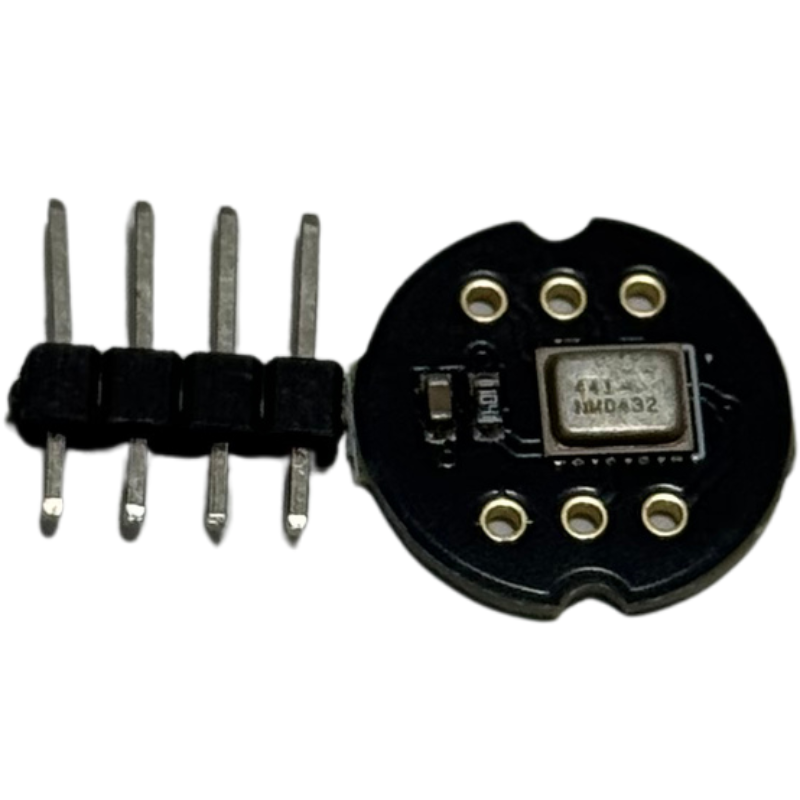

Módulo de micrófono MEMS omnidireccional digital INMP441, con salida I2S de 24 bits. PCB circular ultra compacto (14mm de diámetro) que integra en un solo chip: sensor MEMS, acondicionador de señal, convertidor analógico-digital, filtros anti-aliasing y gestión de energía. Incluye dos headers de 3 pines para soldar según la orientación necesaria.

Especificaciones técnicas:

• Chip: INMP441
• Interfaz: I2S digital de 24 bits
• Voltaje de operación: 1.62V - 3.63V (típ. 3.3V con ESP32)
• Consumo de corriente: ~1.4mA
• Rango de frecuencias: 60Hz - 15kHz (respuesta plana)
• Sensibilidad: -26 dBFS (típ.)
• Relación señal-ruido (SNR): 61 dBA
• Nivel de presión sonora máx.: 160dB SPL
• Temperatura de operación: -40°C a +85°C
• Dimensiones PCB: ~14-15mm de diámetro

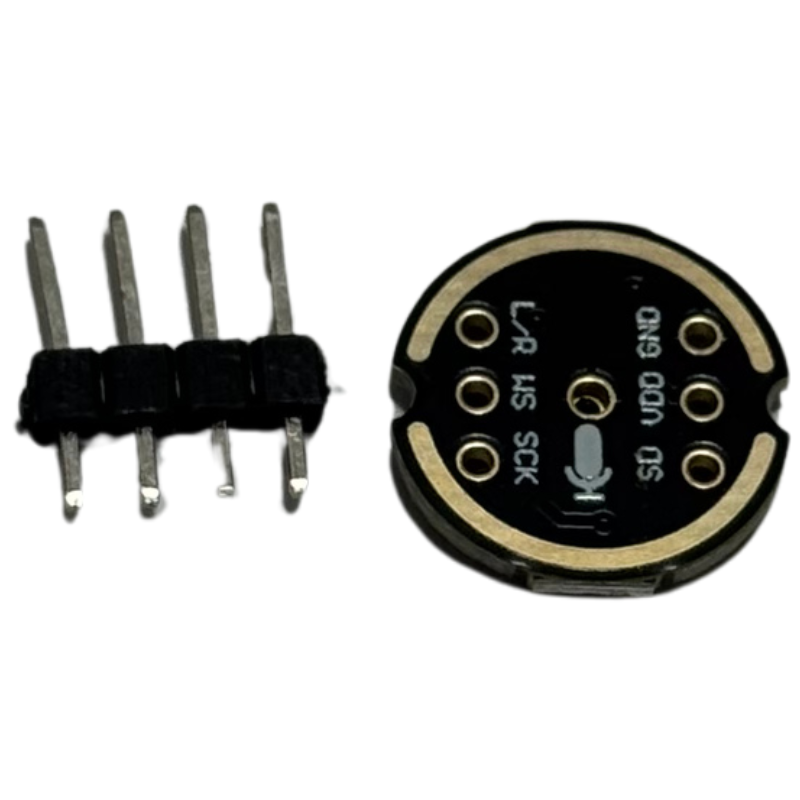

• Pines: SCK, WS, SD, L/R, VDD, GND

¿Para qué sirve?

• Captura de audio digital de alta precisión en proyectos con ESP32, Raspberry Pi, STM32 y otros microcontroladores con interfaz I2S
• Reconocimiento de voz y comandos de voz en proyectos de inteligencia artificial embebida
• Grabación de audio, vúmetros, espectrómetros y analizadores de frecuencia
• Sistemas de seguridad: detección de sonidos, alarmas por nivel de ruido
• Asistentes de voz DIY y proyectos de domótica
• Proyectos educativos de procesamiento de señales de audio

¿Qué problema te soluciona?

• A diferencia de un micrófono analógico (como el MAX9814 o KY-038), el INMP441 entrega una señal digital directamente al microcontrolador sin necesidad de un convertidor analógico externo (ADC) ni de un códec de audio, simplificando enormemente el diseño del circuito
• Su SNR de 61dBA garantiza capturas de audio claras con muy bajo nivel de ruido de fondo, crítico en aplicaciones de reconocimiento de voz
• El PCB circular ultra delgado y compacto facilita su integración en proyectos donde el espacio es limitado

Preguntas frecuentes:

❓ ¿Es compatible con Arduino Uno o Nano?
No directamente. El INMP441 usa protocolo I2S, que requiere microcontroladores de 32 bits con soporte nativo de I2S como ESP32, Arduino Due, Arduino MKR Zero, STM32 o Teensy. El Arduino Uno/Nano no tiene I2S nativo.

❓ ¿Cómo se conecta al ESP32?
Se conectan 6 pines: VDD (3.3V), GND, SCK (reloj I2S), WS (señal de word select), SD (datos de audio) y L/R (selección de canal izquierdo o derecho). Hay librerías disponibles en Arduino IDE y MicroPython que simplifican la configuración.

❓ ¿Para qué sirve el pin L/R?
Permite seleccionar si el micrófono transmite por el canal izquierdo (L/R a GND) o el canal derecho (L/R a VDD) del frame I2S, lo que permite usar dos módulos INMP441 en paralelo para captura estéreo.

❓ ¿Viene soldado o hay que soldar los pines?
Viene con los headers incluidos pero sin soldar — debes soldarlos tú mismo según la orientación que necesites para tu proyecto.

❓ ¿Es mejor que un micrófono analógico para proyectos de reconocimiento de voz?
Sí, la señal digital I2S de 24 bits tiene mayor resolución y menor ruido que una señal analógica convertida por el ADC interno del microcontrolador, lo que mejora la precisión en aplicaciones de reconocimiento de voz.
