Módulo Lector MicroSD HW-125 SPI - Almacenamiento de Datos para Arduino y ESP32

¿Qué es?

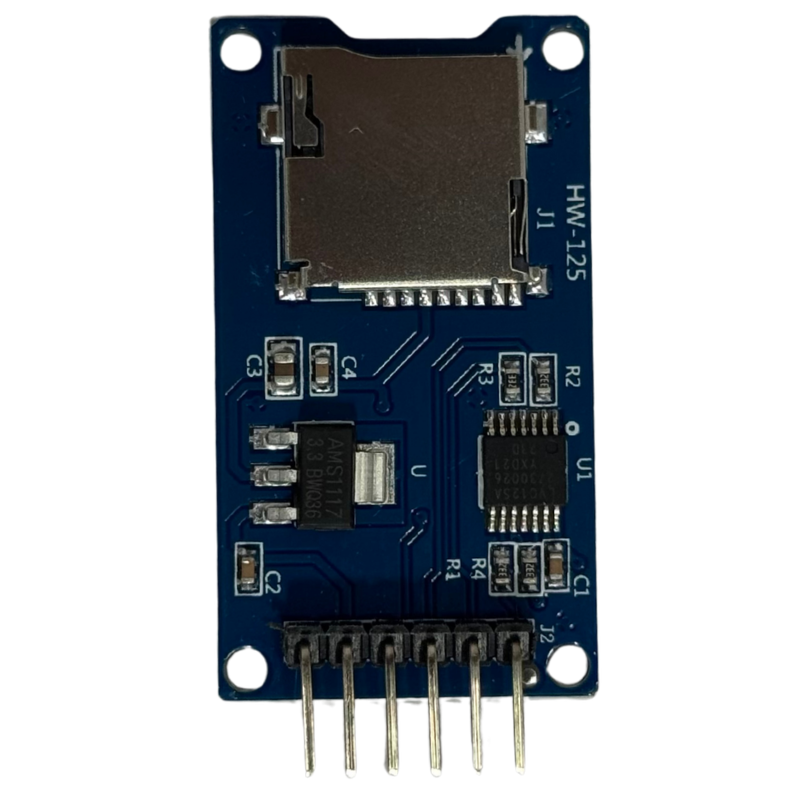

Módulo compacto que permite insertar una tarjeta microSD y comunicarse con microcontroladores mediante el protocolo SPI (MOSI, MISO, SCK y CS). Modelo HW-125, incluye regulador de voltaje AMS1117-3.3V para admitir los requisitos de nivel de 3.3V, con entrada de alimentación de 4.5V a 5.5V. 6 pines de conexión: GND, VCC, MISO, MOSI, SCK, CS. Dimensiones PCB: 38 x 18 x 1.6mm con dos orificios de posicionamiento de 2.2mm.

Especificaciones técnicas:

• Modelo: HW-125
• Voltaje de operación: 3.3V-5V (regulador AMS1117 integrado)
• Interfaz: SPI (MOSI, MISO, SCK, CS)
• Tarjetas compatibles: microSD (SDSC) y microSDHC — no compatible con SDXC
• Formato de archivo: FAT16 o FAT32

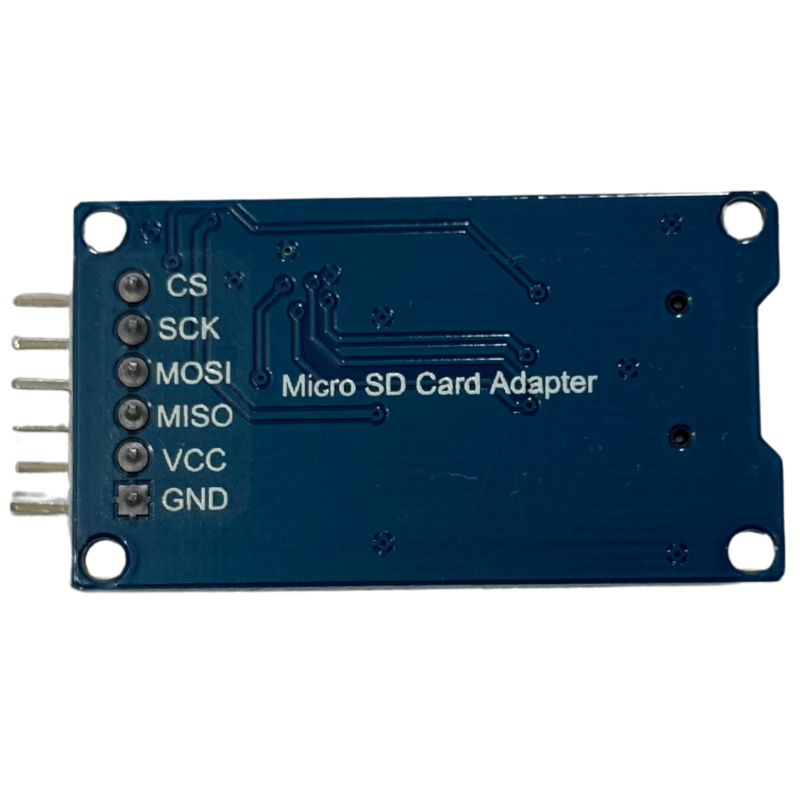

• Pines: GND, VCC, MISO, MOSI, SCK, CS
• LED indicador de actividad: sí
• Dimensiones: 38 x 18 x 1.6mm

¿Para qué sirve?

• Registro de datos (datalogging) de sensores ambientales, acelerómetros o GPS; almacenamiento de archivos de texto, configuraciones o imágenes
• Guardar lecturas de sensores (temperatura, humedad, presión) de forma continua en proyectos autónomos de monitoreo
• Leer archivos de configuración o parámetros desde la tarjeta para modificar el comportamiento del proyecto sin reprogramar
• Almacenar imágenes BMP para mostrar en pantallas TFT o LCD
• Proyectos de audio: reproducir archivos WAV desde la tarjeta con módulos de audio compatibles

¿Qué problema te soluciona?

• Convierte a Arduino o ESP32 en un sistema capaz de almacenar grandes cantidades de datos de forma persistente — algo que la memoria interna del microcontrolador no puede hacer
• El regulador de voltaje integrado permite trabajar sin problemas tanto con placas de 5V (Arduino UNO) como de 3.3V (ESP32) sin conversores de nivel adicionales
• La librería SD.h ya viene incluida en el IDE de Arduino sin necesidad de instalar librerías externas, lo que simplifica enormemente la programación

Preguntas frecuentes:

❓ ¿Cómo se conecta al Arduino UNO?
VCC → 5V, GND → GND, MOSI → D11, MISO → D12, SCK → D13, CS → D10 (el pin CS es configurable por software).

❓ ¿Qué tamaño máximo de tarjeta soporta?
Soporta tarjetas SDSC y SDHC (hasta 32GB formateadas en FAT32). No soporta tarjetas SDXC.

❓ ¿Qué librería necesito para programarlo?
La librería SD.h ya viene incluida en el IDE estándar de Arduino. Para funciones más avanzadas existe la librería SDFat disponible en el gestor de librerías.

❓ ¿Es compatible con ESP32?
Sí, compatible con ESP32 y ESP8266. En ESP32 los pines SPI predeterminados son: MOSI → GPIO23, MISO → GPIO19, SCK → GPIO18, CS → GPIO5 (configurable).

❓ ¿La tarjeta microSD viene incluida?
No, el módulo viene sin tarjeta — debes adquirir la microSD por separado formateada en FAT32.

❓ ¿Para qué sirve el LED indicador?
Parpadea durante las operaciones de lectura/escritura, útil para verificar que el módulo está funcionando correctamente sin necesidad del monitor serial.
