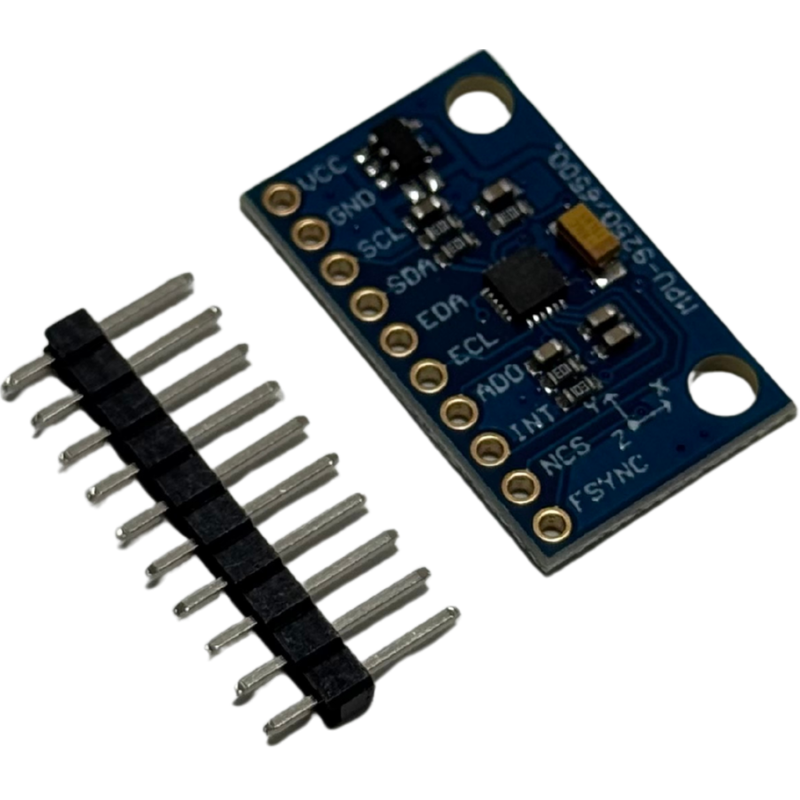

Módulo IMU MPU-9250 9 Ejes - Giroscopio, Acelerómetro y Magnetómetro I2C/SPI para Arduino

¿Qué es?

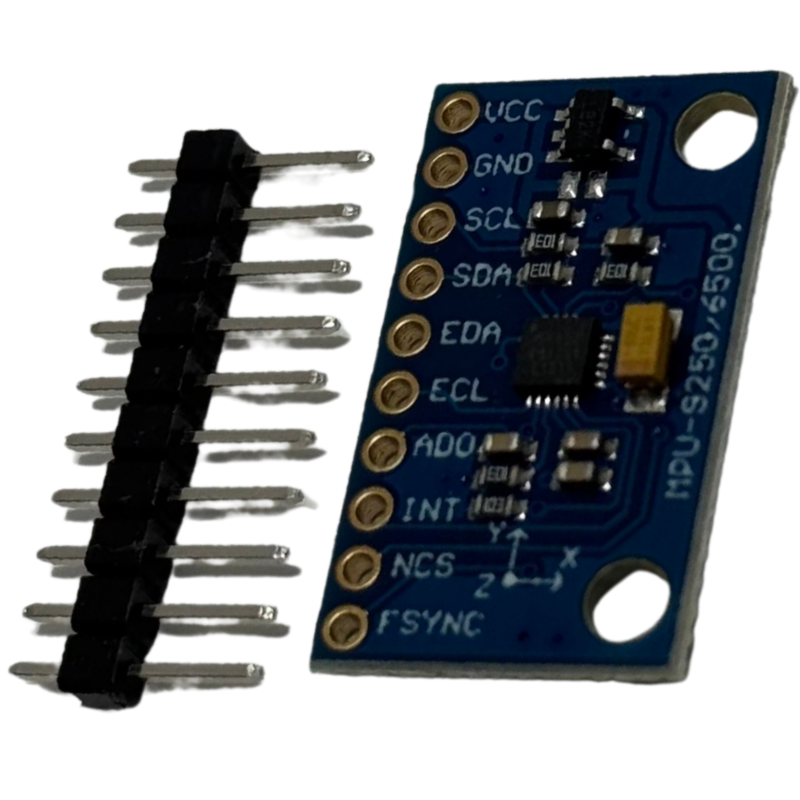

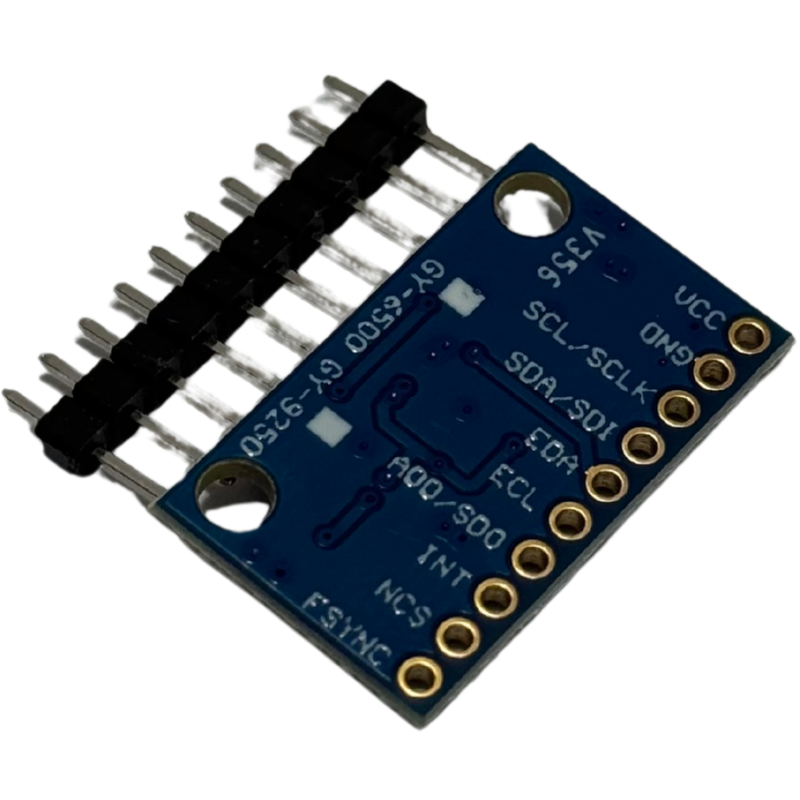

Módulo IMU (Unidad de Medición Inercial) de 9 grados de libertad (9DOF) basado en el chip MPU-9250 de InvenSense. Integra en un solo dispositivo un giroscopio de 3 ejes, un acelerómetro de 3 ejes y un magnetómetro de 3 ejes (AK8963), más un procesador digital de movimiento (DMP) integrado. Comunicación I2C y SPI. Incluye header de 10 pines para soldar. Regulador de voltaje integrado compatible con 3.3V y 5V.

Especificaciones técnicas:

• Chip: MPU-9250 (giroscopio + acelerómetro: MPU-6500 / magnetómetro: AK8963)
• Ejes: 9 DOF (3 giroscopio + 3 acelerómetro + 3 magnetómetro)
• Rango giroscopio: ±250, ±500, ±1000, ±2000 °/s
• Rango acelerómetro: ±2g, ±4g, ±8g, ±16g
• Rango magnetómetro: ±4800µT
• Resolución ADC: 16 bits (giroscopio, acelerómetro y magnetómetro)
• Interfaces: I2C (hasta 400kHz) y SPI
• Voltaje de alimentación: 3V a 5V DC (regulador integrado)
• Dirección I2C: 0x68 (ADO=GND) / 0x69 (ADO=VCC)
• Pines: VCC, GND, SCL, SDA, EDA, ECL, ADO, INT, NCS, FSYNC
• Dimensiones: ~15 x 25mm

¿Para qué sirve?

• Medir orientación, inclinación y movimiento en proyectos de robótica, drones y vehículos autónomos
• Implementar sistemas AHRS (Attitude and Heading Reference System) para determinar la posición angular en el espacio
• Detectar gestos, vibraciones, golpes o movimientos para interfaces interactivas
• Navegación inercial: estimar posición y velocidad de un objeto en movimiento sin GPS
• Control de estabilización: mantener un dron, balancín o robot equilibrado mediante retroalimentación de ángulo
• Brújula digital usando el magnetómetro de 3 ejes

¿Qué problema te soluciona?

• Integra 3 sensores distintos (giroscopio + acelerómetro + magnetómetro) en un solo módulo compacto, eliminando la necesidad de comprar y cablear 3 módulos separados
• El DMP (procesador digital de movimiento integrado) delega los cálculos de fusión de datos al chip, liberando recursos del microcontrolador para otras tareas del proyecto
• Compatible con I2C y SPI, lo que lo hace integrable con prácticamente cualquier microcontrolador del mercado

Preguntas frecuentes:

❓ ¿Cómo se diferencia del MPU-6050 que también venden?
El MPU-6050 tiene solo 6 ejes (giroscopio + acelerómetro). El MPU-9250 agrega el magnetómetro de 3 ejes (brújula), lo que lo convierte en un sensor de 9 ejes completo. Es la evolución directa del MPU-6050.

❓ ¿Cómo se conecta al Arduino?
Por I2C: VCC → 5V, GND → GND, SCL → pin A5 (UNO) o SCL (Mega), SDA → pin A4 (UNO) o SDA (Mega). La dirección I2C es 0x68 por defecto; conectando ADO a VCC cambia a 0x69.

❓ ¿Qué librerías puedo usar con Arduino?
Las más usadas son MPU9250 de hideakitai y MPU9250_WE de Wolfgang Ewald, disponibles en el gestor de librerías del Arduino IDE.

❓ ¿Es compatible con ESP32 y Raspberry Pi?
Sí, el ESP32 tiene I2C nativo y hay librerías MicroPython disponibles. Para Raspberry Pi se usa la interfaz I2C con la librería smbus2 o alternativas Python.

❓ ¿Los headers de pines vienen soldados o hay que soldarlos?
Los headers vienen incluidos pero sin soldar — debes soldarlos tú mismo según la orientación de tu proyecto.

❓ ¿Para qué sirve el pin FSYNC?
Permite sincronizar las mediciones del sensor con una señal externa de referencia. Para la mayoría de proyectos básicos, este pin se deja sin conectar.
