Módulo Grabador y Reproductor de Voz ISD1820 - Graba hasta 10 seg con Micrófono y Parlante

¿Qué es?

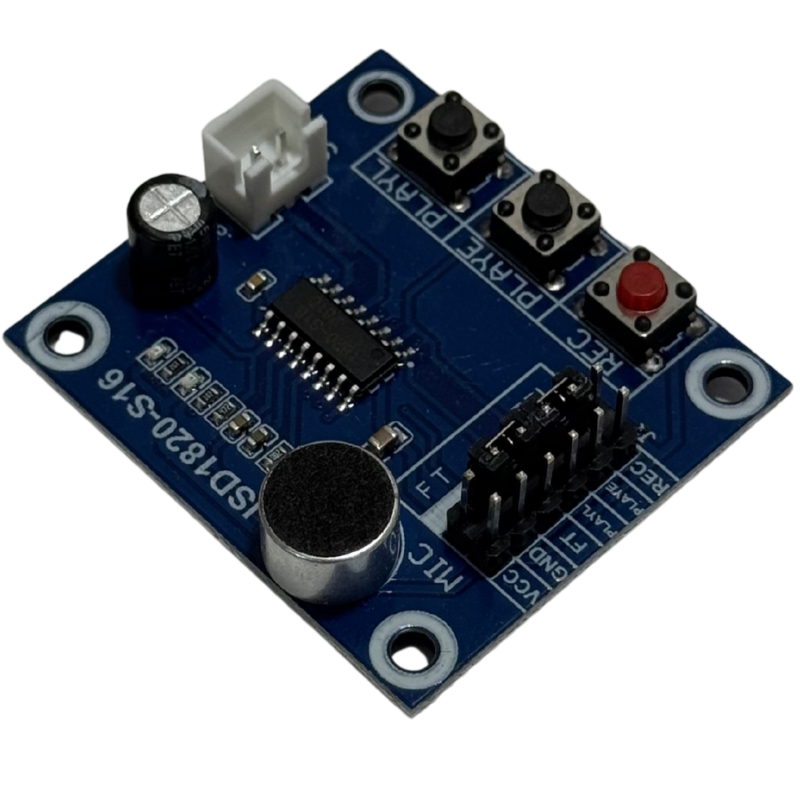

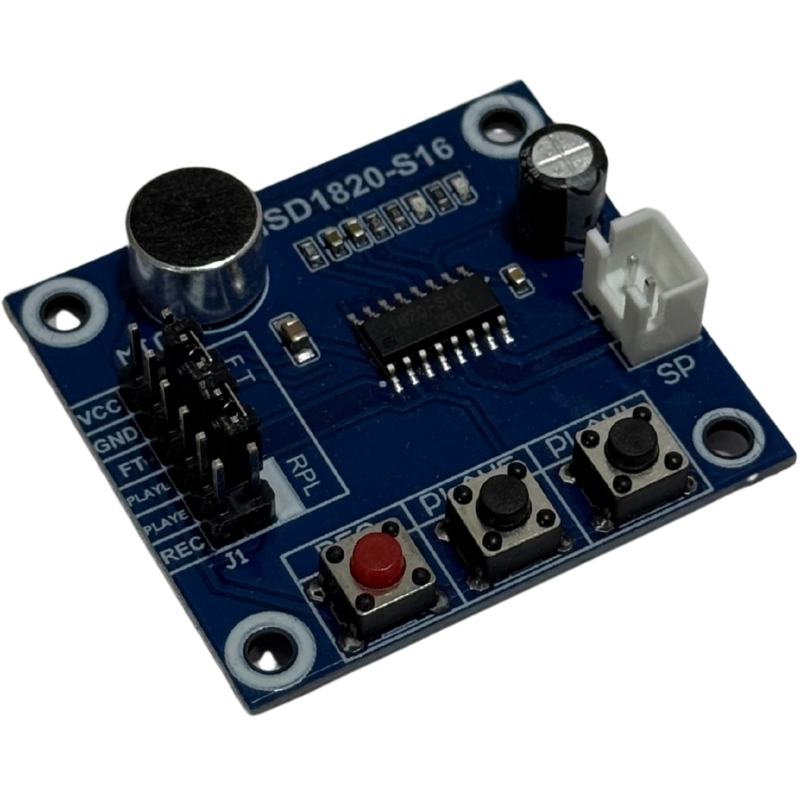

Módulo grabador y reproductor de mensajes de voz basado en el chip ISD1820. Soporta grabaciones de hasta 10 segundos a 6.4kHz, extensibles a 20 segundos cambiando una resistencia interna. Incluye micrófono electret integrado, conector para parlante (SP, 8Ω/0.5W), botones físicos de grabación y reproducción, y pines de control para microcontrolador. Los mensajes se almacenan en memoria no volátil — no se pierden al quitar la alimentación.

Especificaciones técnicas:

• Chip: ISD1820
• Voltaje de alimentación: 2.4V a 5.5V DC
• Duración de grabación: 10 segundos (6.4kHz) / hasta 20 segundos (3.2kHz cambiando ROSC)
• Micrófono: electret integrado en placa
• Salida de parlante: 8Ω / 0.5W (conector SP)
• Ciclos de grabación: hasta 100,000
• Modos de reproducción: PLAYE (flanco, una vez), PLAYL (nivel, mientras se presiona), RPL (bucle continuo)
• Pines de control: VCC, GND, FT, PLAYL, PLAYE, REC
• Compatible: Arduino, ESP32, ESP8266, PIC, STM32, Raspberry Pi
• Dimensiones: ~45 x 40mm

¿Para qué sirve?

• Grabar y reproducir mensajes de voz en proyectos electrónicos sin necesidad de un sistema de archivos ni memoria SD
• Añadir alertas de voz a proyectos: "puerta abierta", "temperatura alta", mensajes de bienvenida o advertencia
• Proyectos interactivos: juguetes que reproducen sonidos, robots que hablan, sistemas de alarma con voz
• Función megáfono (pin FT): el micrófono transmite directamente al parlante en tiempo real sin grabar
• Control automatizado desde Arduino/ESP32: reproducir un mensaje pregrabado al detectar movimiento, presencia o cualquier evento

¿Qué problema te soluciona?

• La memoria no volátil conserva el mensaje grabado aunque se quite la alimentación, a diferencia de soluciones basadas en RAM que pierden el audio al apagarse
• No requiere tarjeta SD, reproductor MP3 ni sistema de archivos complejo — con solo 3 pines puedes controlar grabación y reproducción desde cualquier microcontrolador
• Los botones físicos integrados permiten usar el módulo de forma completamente independiente, sin necesidad de un microcontrolador para funciones básicas

Preguntas frecuentes:

❓ ¿Cómo se graba un mensaje?
Mantén presionado el botón REC (rojo) mientras hablas al micrófono. Al soltar el botón se detiene la grabación y el mensaje queda guardado automáticamente.

❓ ¿Cuál es la diferencia entre PLAYE y PLAYL?
PLAYE reproduce el mensaje completo una vez al presionarlo. PLAYL reproduce el mensaje mientras el botón/pin esté activo y se detiene al soltarlo. El jumper RPL activa la reproducción en bucle continuo.

❓ ¿El mensaje se borra si se quita la alimentación?
No. Los mensajes se almacenan en memoria no volátil y se conservan sin necesidad de alimentación eléctrica.

❓ ¿Necesito soldar el parlante o viene incluido?
El módulo incluye el conector SP pero el parlante (8Ω/0.5W) generalmente se vende por separado. Confirma con tu proveedor si tu unidad incluye parlante.

❓ ¿Cómo se controla desde Arduino?
Los pines REC, PLAYE y PLAYL se conectan a pines digitales del Arduino. Para grabar: poner REC en HIGH. Para reproducir: poner PLAYE o PLAYL en HIGH. La lógica es simple y no requiere librerías especiales.

❓ ¿10 segundos son suficientes para un mensaje de voz?
Para mensajes simples y claros como alertas, instrucciones cortas o saludos, 10 segundos son más que suficientes. Si necesitas más tiempo, cambiando la resistencia ROSC puedes extender la grabación hasta 20 segundos, aunque con menor calidad de audio.
