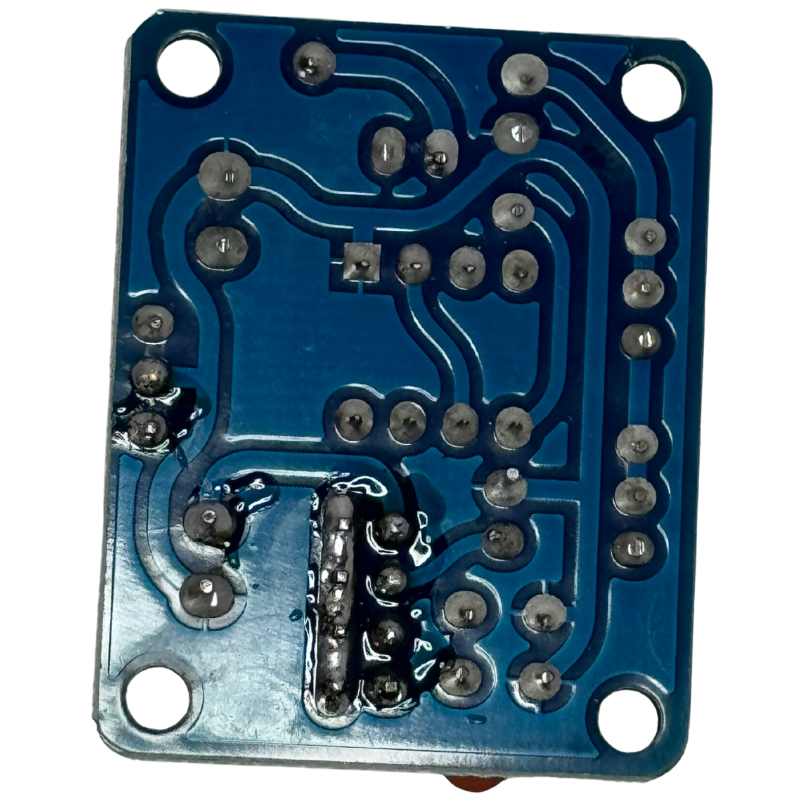

Módulo Generador NE555 de Onda Cuadrada – Frecuencia y Ciclo Ajustable
Módulo Generador NE555 de Onda Cuadrada – Frecuencia y Ciclo Ajustable
⏰ ¡alta demanda! - Últimas unidades ⏰
El Módulo Generador NE555 de Onda Cuadrada es una herramienta esencial para estudiantes y aficionados a la electrónica.
Utiliza el clásico integrado NE555, permitiendo generar señales cuadradas con frecuencia y ciclo de trabajo (PWM) ajustables mediante sus potenciómetros.
Su salida es compatible con Arduino, PIC, ESP32 y microcontroladores, lo que lo convierte en un recurso ideal para proyectos de automatización y experimentación electrónica.
Características Técnicas
| Característica | Valor |
|---|---|
| IC Principal | NE555 |
| Voltaje de operación | 5V – 15V DC |
| Tipo de señal | Onda Cuadrada / PWM |
| Ajustes | 2 Potenciómetros (Frecuencia y Ciclo de trabajo) |
| Salida compatible | Nivel lógico TTL |
| Indicador LED | Sí, muestra actividad de la señal |
| Frecuencia Aproximada | 1 Hz a 200 kHz (según ajuste) |

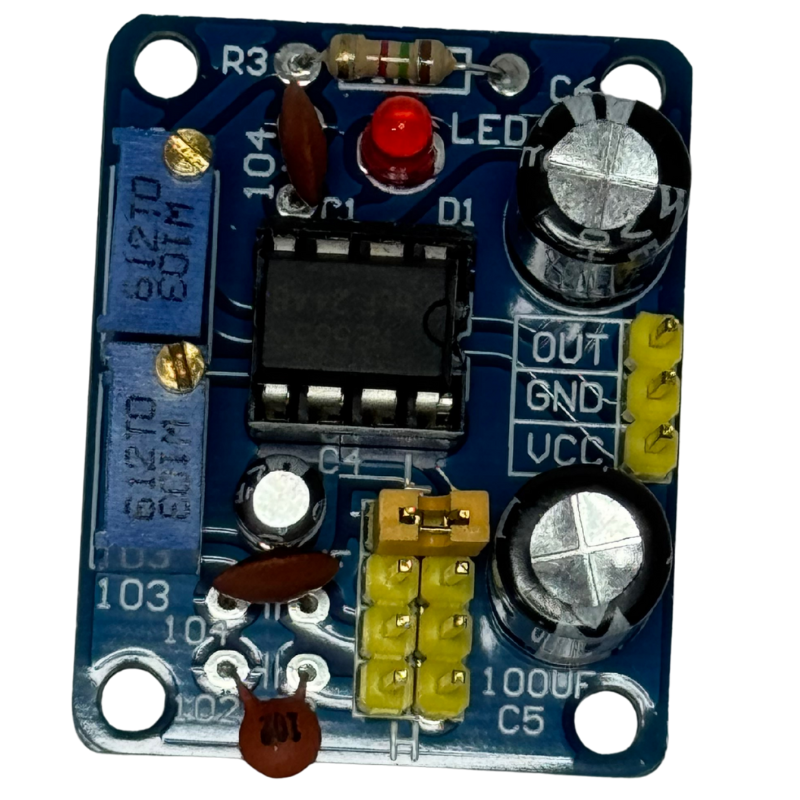

Conexiones
| Pin | Descripción |
|---|---|
| VCC | Alimentación (5–15V) |
| GND | Tierra |
| OUT | Salida de señal cuadrada |
Aplicaciones
✔ Control de velocidad en motores DC
✔ Control de brillo en tiras LED y LEDs individuales
✔ Generación de señales de reloj para circuitos digitales
✔ Prácticas y proyectos escolares / universitarios
✔ Modulador y generador de señales de prueba
Preguntas Frecuentes
¿Se puede conectar un motor directamente al módulo?
No. Para motores se recomienda usar un transistor, MOSFET o puente H (L298N / L293D).
¿Funciona con Arduino?
Sí, la salida es compatible con niveles TTL, puedes leerla directamente desde un pin digital.
¿Sirve para proyectos escolares?
Totalmente. Es uno de los mejores módulos para entender temporización y PWM.
¿Puedo alimentarlo con una batería de 9V?
Sí, funciona sin problemas.
