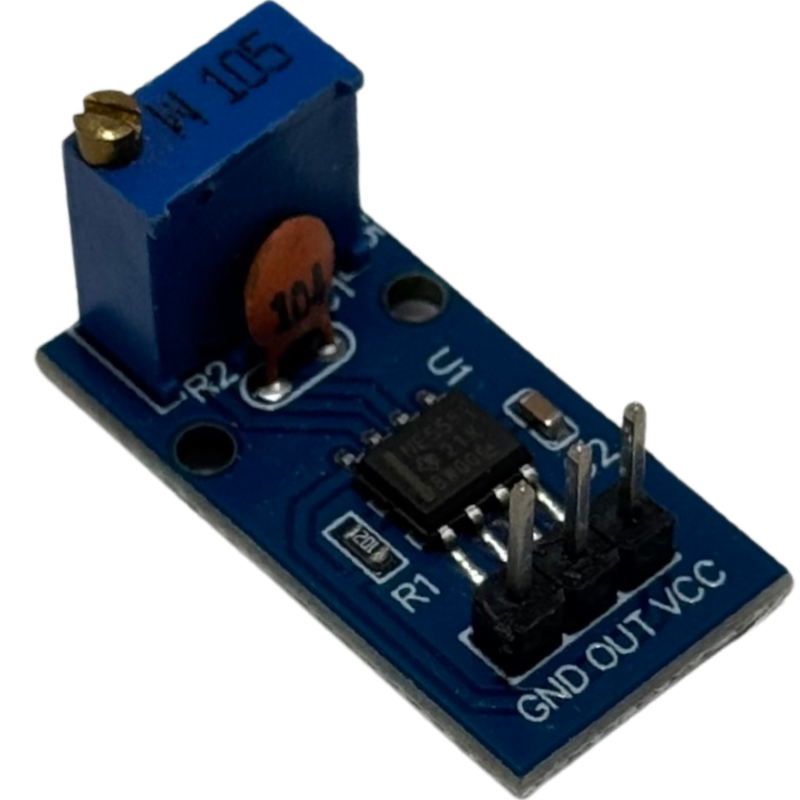

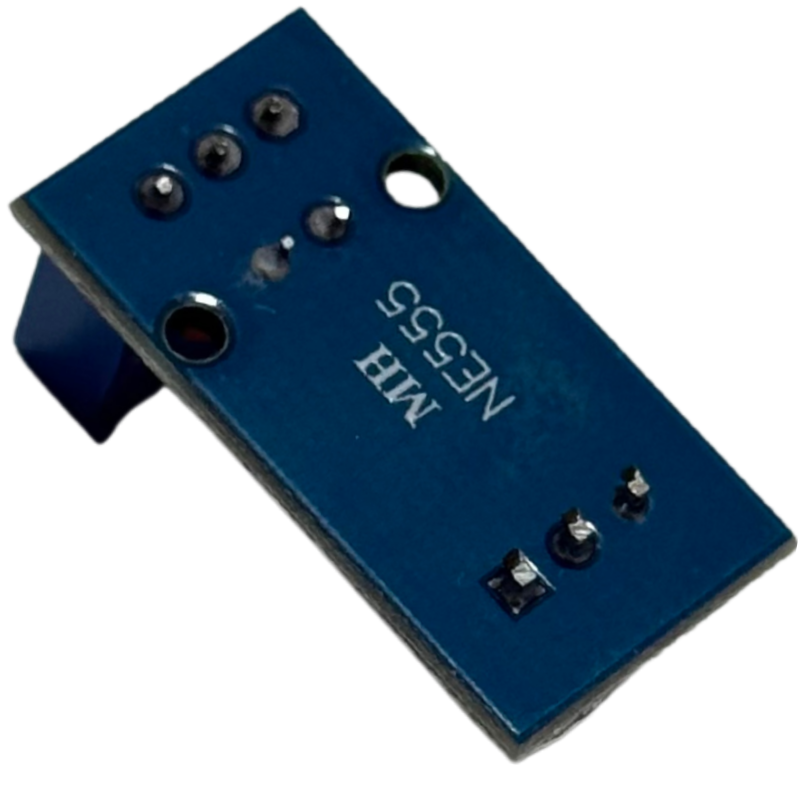

Módulo Generador de Pulsos NE555 Ajustable - Onda Cuadrada 1Hz a 200kHz para Arduino y Proyectos

¿Qué es?

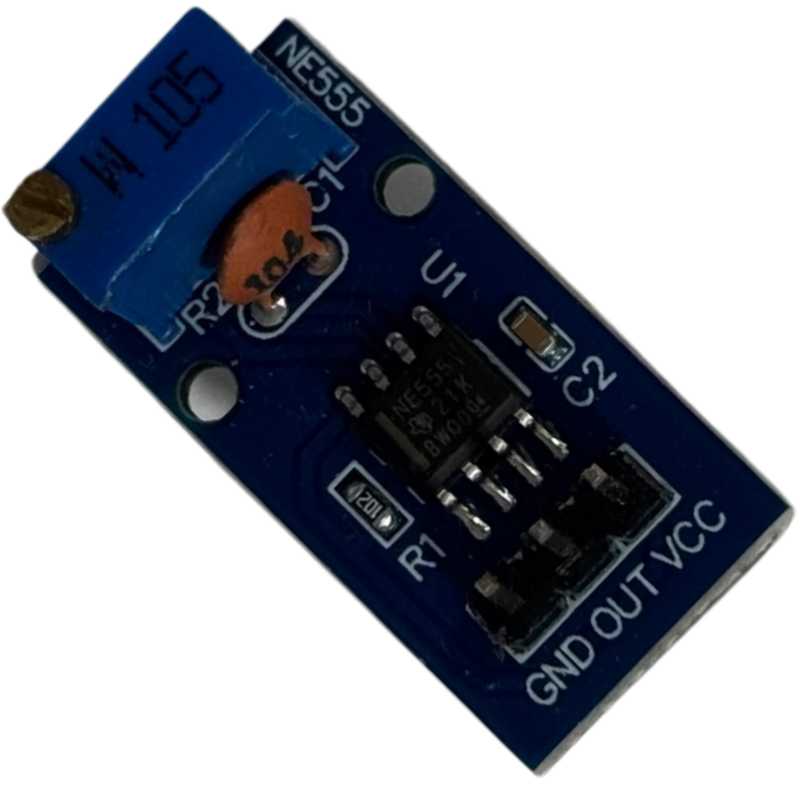

Módulo generador de señal de onda cuadrada basado en el chip temporizador NE555, configurado como oscilador astable. Genera pulsos continuos de frecuencia ajustable mediante potenciómetro multivuelta integrado. Voltaje de entrada: 5V a 15V DC. Salida: señal cuadrada de 1Hz hasta 200kHz (según condensador instalado). Pines de conexión: GND, OUT, VCC.

Especificaciones técnicas:

• Chip: NE555 (oscilador astable)
• Voltaje de entrada: 5V a 15V DC
• Corriente de entrada: máx. 100mA
• Rango de frecuencia de salida: 1Hz a 200kHz (ajustable por potenciómetro y condensador)
• Forma de onda de salida: cuadrada (~50% ciclo de trabajo)
• Amplitud de salida: 4.2V pico a pico (con 5V) / 11.4V pico a pico (con 12V)
• Corriente de salida: 15mA (5V) / 35mA (12V)
• Pines: VCC, GND, OUT
• Dimensiones: ~31 x 22mm

¿Para qué sirve?

• Generar señales de reloj (clock) para circuitos digitales, contadores y registros de desplazamiento
• Controlar motores paso a paso proporcionando los pulsos de avance
• Generar señal PWM básica para controlar velocidad de motores DC o brillo de LEDs
• Pruebas y diagnóstico de circuitos: verificar respuesta de componentes ante señales de frecuencia conocida
• Proyectos educativos: aprender sobre osciladores, temporizadores y generación de señales
• Simular señales de sensores o encoders en entornos de prueba

¿Qué problema te soluciona?

• Genera una señal de pulsos estable y continua sin necesitar un microcontrolador encendido dedicado solo a esa tarea, ahorrando recursos de Arduino/ESP32 para otras funciones
• El NE555 es un chip extremadamente robusto y confiable, que funciona con un rango amplio de voltaje (5-15V) sin configuración compleja
• El potenciómetro multivuelta permite ajuste fino de frecuencia de forma analógica, sin necesidad de programar ni modificar código

Preguntas frecuentes:

❓ ¿Qué es una onda cuadrada y para qué sirve en electrónica?
Una onda cuadrada alterna entre alto (HIGH) y bajo (LOW) de forma periódica y repetitiva. Es la señal básica de "reloj" que sincroniza circuitos digitales, avanza motores paso a paso, genera tonos de audio y sirve como referencia de tiempo en infinidad de aplicaciones.

❓ ¿Cómo ajusto la frecuencia de salida?
Girando el potenciómetro multivuelta azul: en un sentido aumenta la frecuencia, en el otro la disminuye. Para rangos de frecuencia muy distintos (de Hz a kHz o MHz) se puede cambiar el condensador C1 del módulo.

❓ ¿Es compatible con Arduino y ESP32?
Sí, la salida del módulo (OUT) puede conectarse directamente a un pin digital de Arduino para recibir los pulsos. También puedes alimentarlo desde los 5V del Arduino y usar la señal de salida para disparar interrupciones o contar pulsos.

❓ ¿Puede reemplazar la función PWM de Arduino?
Para aplicaciones simples sí, especialmente cuando necesitas PWM independiente del microcontrolador. Sin embargo, el NE555 tiene ciclo de trabajo fijo (~50%) — si necesitas variarlo, el módulo XY-MOS o un módulo PWM dedicado son más adecuados.

❓ ¿La frecuencia es estable o varía con la temperatura?
El NE555 tiene una estabilidad aceptable para la mayoría de proyectos maker e industriales ligeros. Para aplicaciones de alta precisión donde la frecuencia exacta es crítica, se recomiendan osciladores de cristal.

❓ ¿Necesito programar algo para usarlo?
No. Es completamente analógico — solo conéctalo a una fuente de voltaje, ajusta el potenciómetro y genera pulsos automáticamente. No requiere microcontrolador, código ni configuración digital.
