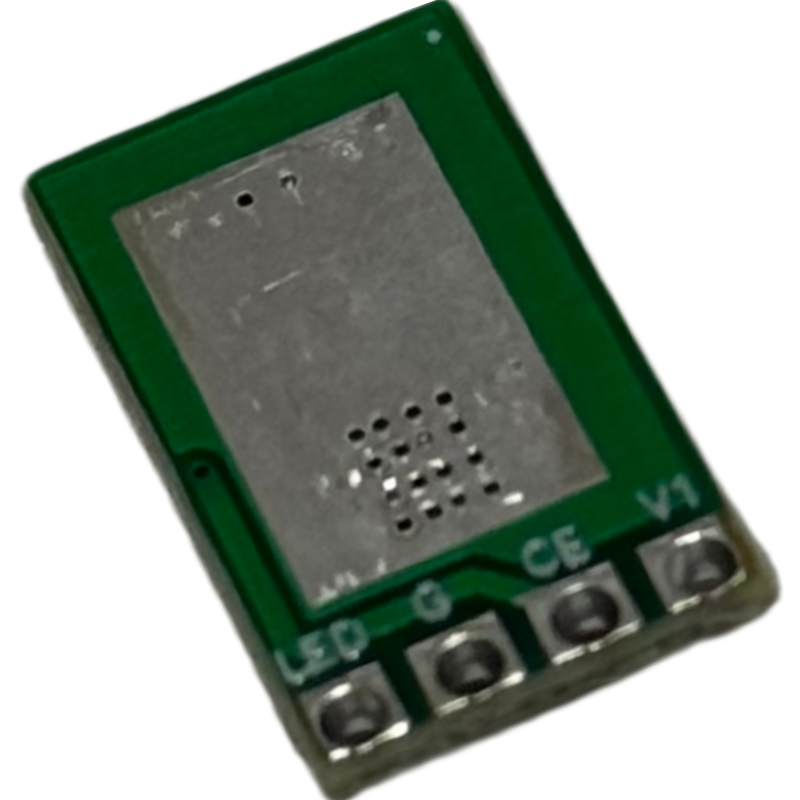

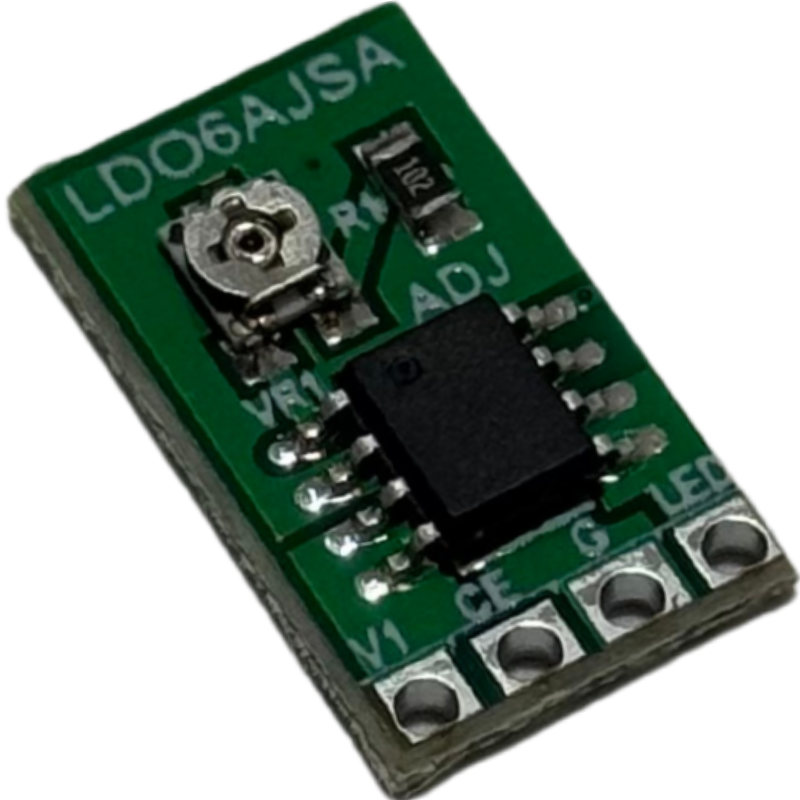

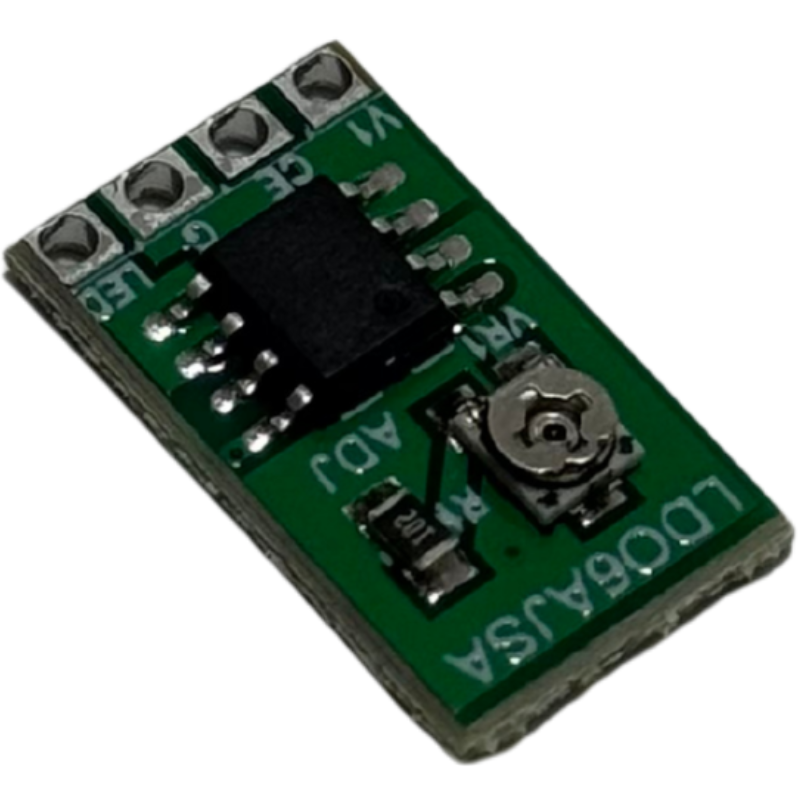

Módulo Driver LED LDO6AJSA Corriente Constante Ajustable 30-1500mA - PWM 2.8-6V

¿Qué es?
Módulo driver de corriente constante para LEDs basado en el chip CN5711, modelo LDO6AJSA. Regula automáticamente la corriente que recibe el LED independientemente del voltaje de entrada. Corriente ajustable de 30mA a 1500mA mediante potenciómetro integrado o señal PWM externa. Voltaje de entrada: 2.8V a 6V DC. Pines: Vi (entrada), G (tierra), CE (habilitación/PWM), LED (salida a LED). Potencia máxima: 9W.

Especificaciones técnicas:

• Chip: CN5711
• Voltaje de entrada: 2.8V a 6V DC (compatible con 3V, 3.3V, 3.7V, 4.5V, 5V, 6V)
• Corriente de salida: 30mA a 1500mA (ajustable)
• Potencia máxima de salida: 9W
• Voltaje máximo de salida: 5.5V
• Control PWM: pin CE, frecuencia máxima <2kHz
• Pines: Vi (Vcc entrada), G (GND), CE (enable/PWM), LED (salida)
• Consumo en standby: <1µA
• Protección: regulación térmica, protección contra sobrecorriente
• Dimensiones: ~18 x 10mm

¿Para qué sirve?

• Alimentar LEDs de alta potencia (1W, 3W, 5W, 10W) con corriente constante y segura
• Controlar el brillo de LEDs mediante señal PWM desde Arduino, ESP32 u otros microcontroladores
• Alimentar LEDs desde baterías de litio (3.7V), power banks (5V) o cualquier fuente de 2.8-6V
• Implementar patrones de luz: destellos, fade, emergencia — vía pin CE controlado por PWM
• Proyectos de iluminación DIY: linternas, luces de bicicleta, lámparas de escritorio, luces decorativas

¿Qué problema te soluciona?

• Los LEDs sin driver se queman si se conectan directamente a una fuente de voltaje sin resistencia o regulación — este módulo elimina ese riesgo manteniendo una corriente constante y segura sin importar las variaciones de voltaje
• La corriente ajustable (30-1500mA) con potenciómetro te permite calibrar el brillo exacto sin cálculos ni resistencias externas
• Su tamaño ultra compacto (18x10mm) permite integrarlo en proyectos donde el espacio es muy limitado

Preguntas frecuentes:

❓ ¿Cuántos LEDs puede controlar?
Puede controlar 1 LED de hasta 1.5A, o múltiples LEDs conectados en paralelo siempre que la corriente total no supere 1.5A. Para LEDs en serie, la suma de voltajes no debe superar el voltaje de entrada.

❓ ¿Cómo ajusto la corriente?
Con un destornillador pequeño, gira el potenciómetro azul lentamente: en sentido horario aumenta la corriente, en sentido antihorario la disminuye. Se recomienda usar un multímetro en modo amperímetro para verificar la corriente exacta.

❓ ¿Puedo controlar el brillo con Arduino o ESP32?
Sí, conecta el pin CE a un pin PWM del microcontrolador. Enviando señal PWM (<2kHz) puedes controlar el brillo del LED proporcionalmente. También puedes usar CE como encendido/apagado simple (HIGH=encendido, LOW=apagado).

❓ ¿Funciona con baterías de litio (3.7V) o LiPo?
Sí, el rango 2.8-6V incluye el voltaje típico de una batería de litio 18650 o LiPo (3.7V nominal, 4.2V cargada), lo que lo hace ideal para proyectos portátiles con batería.

❓ ¿El módulo genera calor?
A corrientes altas (cercanas a 1.5A) puede calentarse. El chip incluye regulación térmica que reduce la corriente automáticamente si detecta temperatura elevada, protegiéndose a sí mismo sin cortar el circuito abruptamente.
