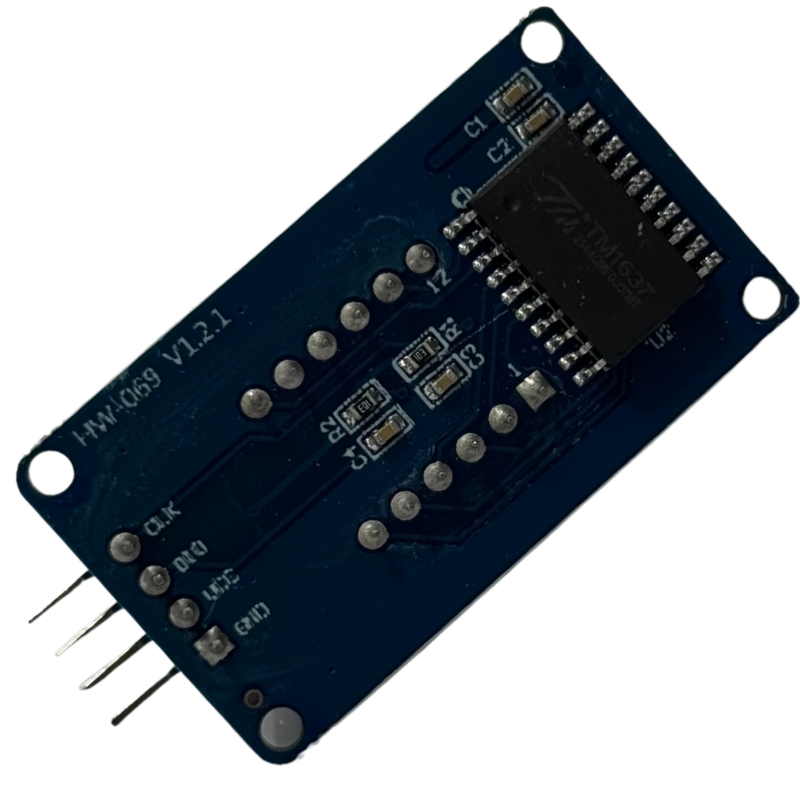

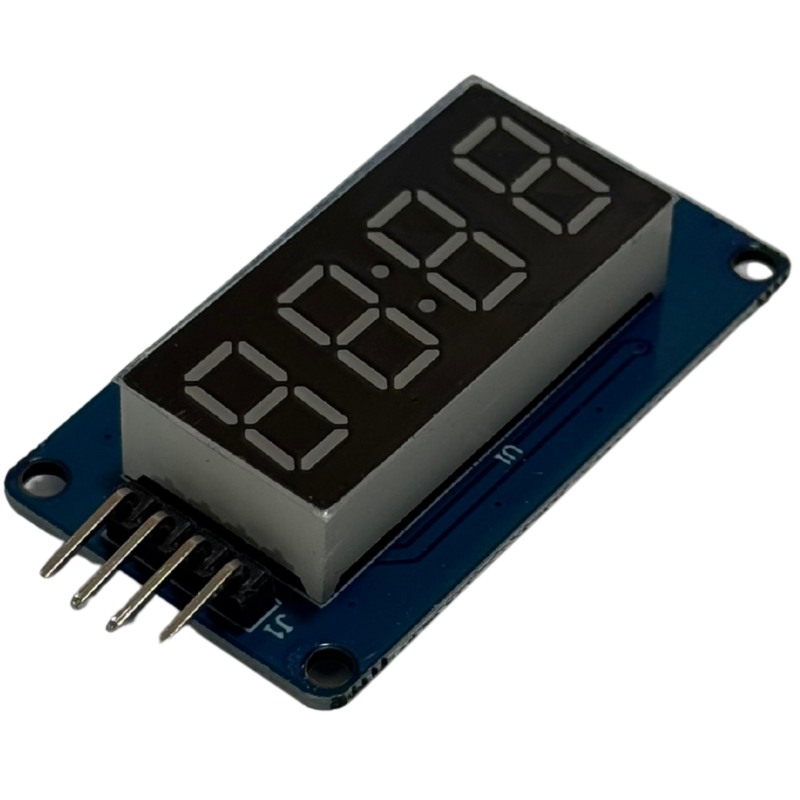

Módulo Display LED 7 Segmentos 4 Dígitos TM1637 - Pantalla Roja 0.36" con Punto Decimal y Control por 2 Pines para Arduino y ESP32

¿Qué es?
Módulo de pantalla LED de 4 dígitos de 7 segmentos en color rojo, con dígitos de 0.36 pulgadas y controlador TM1637 integrado. Su gran ventaja es que el TM1637 se encarga de toda la multiplexación internamente: el microcontrolador solo necesita 2 pines de datos (CLK y DIO) para manejar los cuatro dígitos, en lugar de los 12 pines que exigiría un display de 7 segmentos convencional. El brillo es ajustable por software en 8 niveles y la pantalla se refresca sola, dejando libre al microcontrolador para otras tareas. Incluye 4 orificios de montaje M2 para fijarlo en cajas o combinarlo con otros módulos.

Especificaciones técnicas:

• Controlador: TM1637 (Titan MicroElectronics)
• Dígitos: 4 × 7 segmentos, ánodo común
• Tamaño de dígito: 0.36 pulgadas
• Color: rojo
• Puntuación: punto decimal en cada dígito
• Interfaz: 2 líneas de datos (CLK y DIO) + alimentación
• Pines: GND, VCC, DIO, CLK
• Voltaje de alimentación: 3.3V a 5V DC (máx. 5.5V)
• Consumo típico: 27mA — máximo 80mA (todos los segmentos al brillo máximo)
• Niveles de brillo: 8, ajustables por software
• Orificios de montaje: 4 × M2 (diámetro 2.2mm)
• Dimensiones aproximadas: 42 × 24 × 12mm
• Librería recomendada: TM1637Display (Arduino)

¿Para qué sirve?

• Contadores y temporizadores visibles a distancia: contadores de piezas, cuenta regresiva, cronómetros de taller
• Visualizar lecturas de sensores en tiempo real: temperatura con DHT11/DHT22, distancia con HC-SR04, peso con celda de carga HX711, RPM
• Voltímetros y amperímetros caseros — aquí el punto decimal es esencial para mostrar valores como 12.6V
• Marcadores para juegos, tableros deportivos y proyectos escolares
• Cualquier proyecto donde se necesite mostrar un valor numérico sin depender de una computadora o del monitor serial

¿Qué problema te soluciona?

• Libera 10 pines de tu microcontrolador: un display de 4 dígitos conectado directamente consume 12 pines y exige programar la multiplexación a mano. Con el TM1637 son solo 2 pines y 3 líneas de código
• Se lee a varios metros y en plena luz: a diferencia de una pantalla OLED o LCD pequeña, los LEDs rojos son legibles desde lejos y en exteriores — ideal para tableros, talleres y maquinaria
• No consume tiempo de procesamiento: el TM1637 mantiene la pantalla encendida por su cuenta. Tu Arduino puede leer sensores o controlar motores sin parpadeos ni interrupciones en la lectura

Preguntas frecuentes:

❓ ¿Tiene los dos puntos del centro para hacer un reloj?
Esta versión trae punto decimal en cada dígito, no los dos puntos centrales (:) del formato reloj. Sirve perfectamente para valores con decimales (25.5°C, 12.6V), que es su uso más frecuente. Si tu proyecto es específicamente un reloj digital y quieres los dos puntos parpadeantes, busca la variante "formato reloj" del TM1637.

❓ ¿Cómo lo conecto a un Arduino?
Cuatro cables: VCC → 5V, GND → GND, CLK → cualquier pin digital (por ejemplo el 2), DIO → cualquier pin digital (por ejemplo el 3). No requiere pines especiales, lo cual da mucha flexibilidad al armar el proyecto.

❓ ¿Qué librería necesito?
La librería TM1637Display, disponible en el gestor de librerías del Arduino IDE. Mostrar un número toma tres líneas: crear el objeto con los pines, ajustar el brillo y llamar a showNumberDec().

❓ ¿Funciona con ESP32 y ESP8266?
Sí. Acepta de 3.3V a 5V, así que se alimenta directamente desde un ESP32 sin convertidor de niveles, y las líneas CLK y DIO se conectan a cualquier GPIO disponible.

❓ ¿Puede mostrar letras además de números?
Muestra los dígitos 0-9 y un conjunto limitado de letras que se pueden formar con 7 segmentos (A, b, C, d, E, F, H, L, P, U, entre otras). No sirve para texto libre — para eso conviene un LCD o una OLED.

❓ ¿Se puede regular el brillo?
Sí, por software en 8 niveles (0 a 7). Útil para bajar la intensidad de noche o para reducir el consumo en proyectos con batería.

❓ ¿Puedo conectar dos módulos al mismo Arduino?
Sí, usando pines distintos para cada uno. El TM1637 no usa direcciones como el I2C, así que cada módulo necesita su propio par CLK/DIO.
