Conversor Voltaje Analógico 0-10V a PWM - Módulo V-PWM 2KHz-20KHz para PLC y Arduino

¿Qué es?

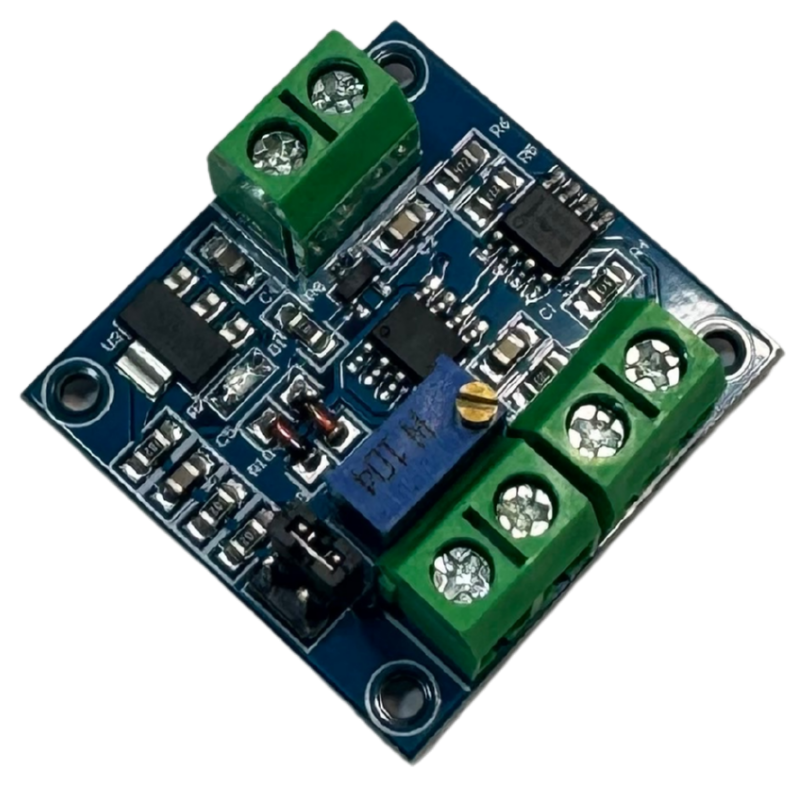

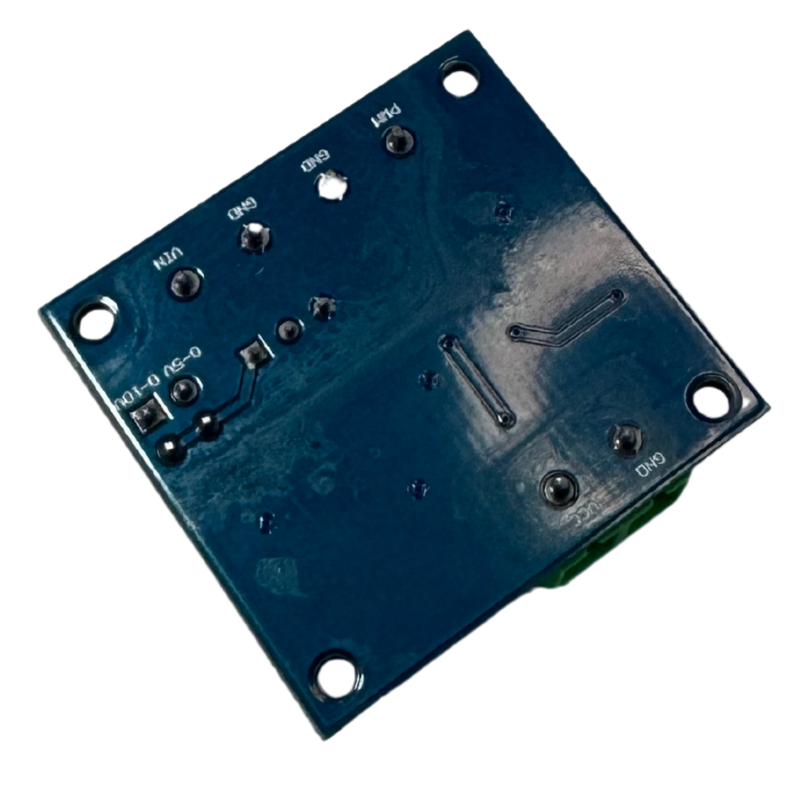

Módulo conversor de señal analógica a PWM (digital), modelo V-PWM. Convierte voltaje de entrada analógico de 0-5V o 0-10V en señal PWM de 0-100% de ciclo de trabajo, con frecuencia de salida ajustable de 2KHz a 20KHz mediante potenciómetro integrado. Voltaje de alimentación: 7-30V DC (recomendado 15-30V). Dimensiones: 45 x 47 x 18mm. Borneras de tornillo verdes para entrada analógica y salida PWM.

Especificaciones técnicas:

• Entrada analógica: 0-5V o 0-10V DC
• Salida PWM: 0-100% ciclo de trabajo
• Frecuencia de salida PWM: 2KHz a 20KHz (ajustable por potenciómetro)
• Voltaje de alimentación: 7-30V DC (recomendado 15-30V)
• Salidas disponibles: PNP-PWM (5V) y NPN-PWM (5V y 24V)
• Fase de salida: directa (positiva) o inversa (negativa) — seleccionable
• Dimensiones: 45 x 47 x 18mm / Peso: ~20g

¿Para qué sirve?

• Automatización industrial, control de iluminación, ventilación, bombas y sistemas de climatización (HVAC) donde se requiere convertir señal analógica estándar en PWM
• Interfaz entre sensores con salida 0-10V y actuadores o drivers que solo aceptan señal PWM
• Control de variadores de frecuencia o drivers de motor que reciben PWM desde sensores de posición o presión analógicos
• Compatible con Arduino, Raspberry Pi, ESP32, STM32 y PLCs industriales

¿Qué problema te soluciona?

• Es el complemento exacto del módulo conversor PWM→Voltaje: juntos permiten crear interfaces completas entre sistemas digitales y analógicos en ambas direcciones
• Permite que un PLC o sensor con salida analógica 0-10V controle cualquier driver o módulo que solo entienda señal PWM, sin necesidad de microcontroladores intermedios
• La frecuencia PWM ajustable (2KHz-20KHz) permite adaptarse a distintos tipos de carga: motores DC, LEDs, ventiladores, calefactores, etc.

Preguntas frecuentes:

❓ ¿En qué se diferencia del módulo conversor PWM→Voltaje que también venden?
Son complementarios y opuestos: el módulo PWM→Voltaje toma una señal digital PWM y la convierte en voltaje analógico 0-10V. Este módulo hace exactamente lo inverso: toma un voltaje analógico 0-10V y lo convierte en señal PWM digital.

❓ ¿Cómo se ajusta la frecuencia de salida?
Girando el potenciómetro azul del módulo se selecciona entre 11 posiciones de frecuencia: desde 2KHz hasta 20KHz en pasos de 2KHz.

❓ ¿Qué significa salida de fase positiva vs negativa?
En fase positiva (directa), a mayor voltaje de entrada mayor ciclo de trabajo PWM. En fase negativa (inversa), a mayor voltaje de entrada menor ciclo de trabajo — útil cuando el sistema requiere lógica inversa.

❓ ¿Es compatible con Arduino o ESP32 directamente?
Sí, siempre que se respete el nivel lógico de salida PWM y la alimentación del módulo. La salida PNP-PWM a 5V es directamente compatible con los pines digitales de Arduino.

❓ ¿Necesita calibración?
Para aplicaciones de precisión se recomienda verificar con un osciloscopio o medidor de ciclo de trabajo que la conversión sea lineal, y ajustar el potenciómetro si es necesario.
