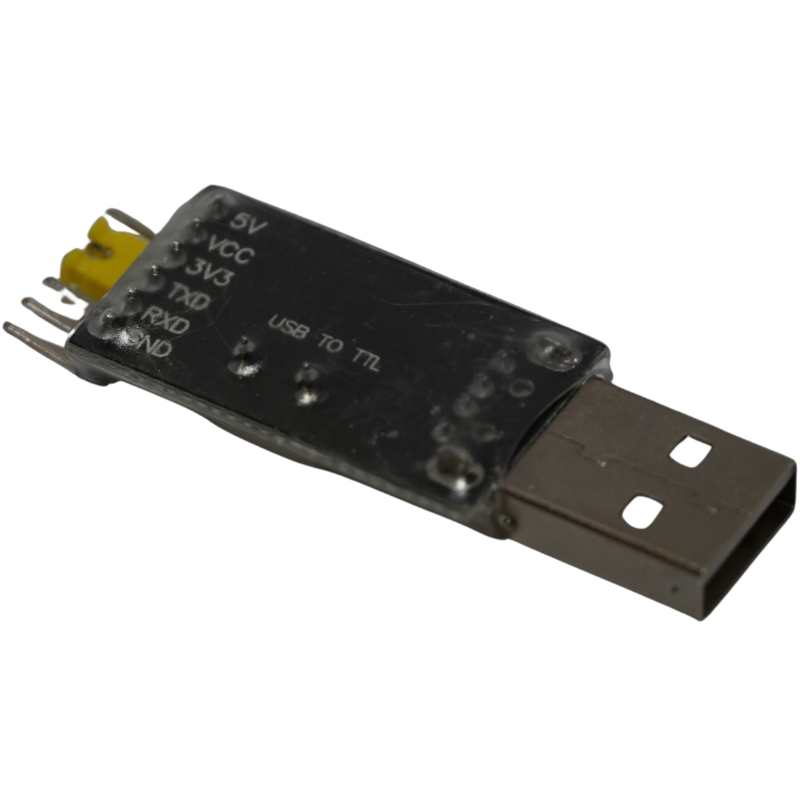

Módulo Conversor USB a TTL UART CH340G - Adaptador Serial 3.3V/5V Seleccionable para Programar Arduino Pro Mini, ESP8266 y ESP32

¿Qué es?
Adaptador que convierte el puerto USB de tu computadora en un puerto serial TTL, permitiendo comunicarte con microcontroladores, módulos y equipos que solo tienen interfaz UART. Basado en el chip CH340G, reconocido por su estabilidad y por funcionar sin complicaciones en Windows 10 y 11. Incluye un jumper de selección que permite trabajar a 3.3V o a 5V, cubriendo tanto placas antiguas de 5V como microcontroladores modernos de 3.3V sin riesgo de daño. Se conecta directamente al puerto USB, sin cable, y cuenta con LEDs indicadores de alimentación y de actividad en transmisión y recepción.

Especificaciones técnicas:

• Chip conversor: CH340G
• Interfaz: USB tipo A macho (conexión directa, sin cable)
• Compatibilidad USB: USB 1.1, 2.0 y 3.0 (velocidad full speed)
• Niveles lógicos TTL: 3.3V o 5V, seleccionables por jumper
• Pines: 5V, VCC, 3V3, TXD, RXD, GND
• Velocidad de transmisión (baud rate): 300 bps a 1 Mbps
• Corriente disponible para alimentar el circuito: hasta 100mA (máx. 120mA en modo 3.3V)
• Protección: fusible de autorrecuperación (PPTC) de 500mA
• Indicadores: LED de alimentación, LED de transmisión (TXD) y LED de recepción (RXD)
• Sistemas operativos: Windows, Linux y macOS
• Temperatura de funcionamiento: −40°C a +85°C
• Funda protectora termorretráctil transparente

¿Para qué sirve?

• Programar Arduino Pro Mini, Arduino Mini y placas sin USB integrado, que necesitan un conversor externo para recibir el sketch
• Cargar firmware en módulos ESP8266 (ESP-01) y ESP32 que no traen conversor USB propio
• Depurar y monitorear la salida serial de cualquier microcontrolador: ver mensajes, valores de sensores y errores en tiempo real desde el monitor serial
• Comunicarse con módulos GPS, Bluetooth HC-05/HC-06, LoRa, lectores RFID y módulos GSM directamente desde la computadora, sin microcontrolador de por medio
• Acceder a la consola serial de routers, decodificadores satelitales y equipos embebidos para recuperación, diagnóstico o actualización de firmware
• Programar microcontroladores PIC, AVR y STC que usan bootloader serial

¿Qué problema te soluciona?

• Las computadoras modernas ya no tienen puerto serial, pero muchísimo hardware sigue comunicándose por UART. Este módulo devuelve esa capacidad a través de USB
• Evita quemar módulos de 3.3V: el jumper cambia el nivel lógico real de TX y RX, no solo la alimentación. Un adaptador fijo de 5V puede dañar un ESP8266 o un módulo Bluetooth de 3.3V
• Te deja ver qué está haciendo tu proyecto: sin comunicación serial estás programando a ciegas. Con este adaptador lees mensajes de depuración, valores de sensores y errores directamente en pantalla
• Menos problemas de drivers: el CH340G es reconocido de forma nativa por Windows 10 y 11, a diferencia del PL2303, que da errores de driver con frecuencia en versiones recientes

Preguntas frecuentes:

❓ ¿Cómo conecto TX y RX?
Cruzados: el TXD del adaptador va al RX del dispositivo, y el RXD del adaptador al TX del dispositivo. Es el error más común y la razón número uno por la que "no funciona". El GND siempre va a GND.

❓ ¿Necesito instalar drivers?
En Windows 10 y 11 suele reconocerse automáticamente. En Windows 7, 8 y versiones anteriores debes instalar el driver del CH340. En Linux y macOS el soporte está integrado en la mayoría de distribuciones y versiones recientes. Tras conectarlo, aparecerá como un puerto COM nuevo (Windows) o /dev/ttyUSB0 (Linux).

❓ ¿En qué se diferencia del CP2102 y del PL2303?
Los tres hacen lo mismo. El CH340G es el más económico y el que mejor se lleva con Windows moderno. El CP2102 es algo más estable a velocidades muy altas. El PL2303 es el más problemático: muchos chips en circulación son clones que Windows bloquea con un error de driver. Para uso general con Arduino y ESP, el CH340G es la opción recomendada.

❓ ¿Puedo alimentar mi circuito desde este módulo?
Sí, pero con límite: entrega hasta unos 100mA. Alcanza para un Arduino Pro Mini, un módulo Bluetooth o un sensor. No alcanza para un ESP8266 o ESP32 en plena transmisión WiFi, que demanda picos muy superiores y provocará reinicios constantes. En ese caso usa una fuente externa y comparte solo el GND.

❓ ¿Sirve para conectarme al puerto RS232 de un equipo antiguo?
No directamente. Este módulo entrega niveles TTL (0 a 3.3V/5V), mientras que el RS232 real trabaja con ±12V y lógica invertida. Conectarlos directamente daña el adaptador. Para RS232 necesitas un módulo con chip MAX3232.

❓ ¿Con este módulo puedo programar un Arduino UNO o Mega?
No hace falta: esas placas ya traen el conversor integrado. Este módulo es para las que no lo tienen, como el Pro Mini, el Mini o los módulos ESP sueltos.

❓ ¿Cómo flasheo un ESP-01?
Además de cruzar TX/RX y compartir GND, debes poner el jumper en 3.3V y conectar el pin GPIO0 a GND al energizar, para que el módulo entre en modo de programación. Ten en cuenta la limitación de corriente mencionada arriba.
