Matriz LED 8x8 Cátodo Común – Display de Puntos para Arduino y Proyectos Electrónicos

Matriz LED 8x8 Cátodo Común – Display de Puntos para Arduino y Proyectos Electrónicos

$3.40
$3.40
Oferta Agotado

⏰ ¡alta demanda! - Últimas unidades ⏰

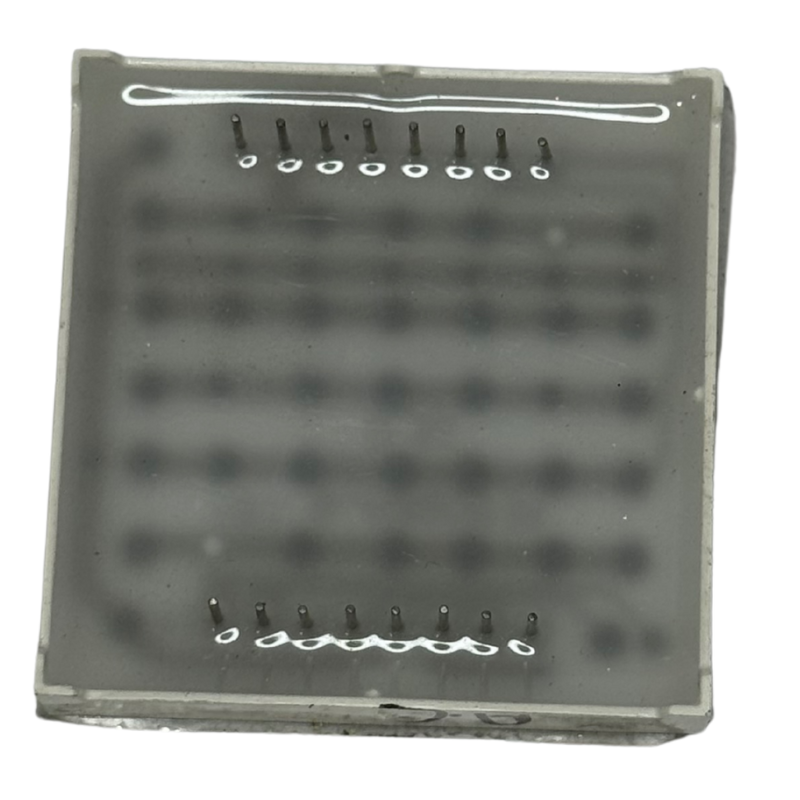

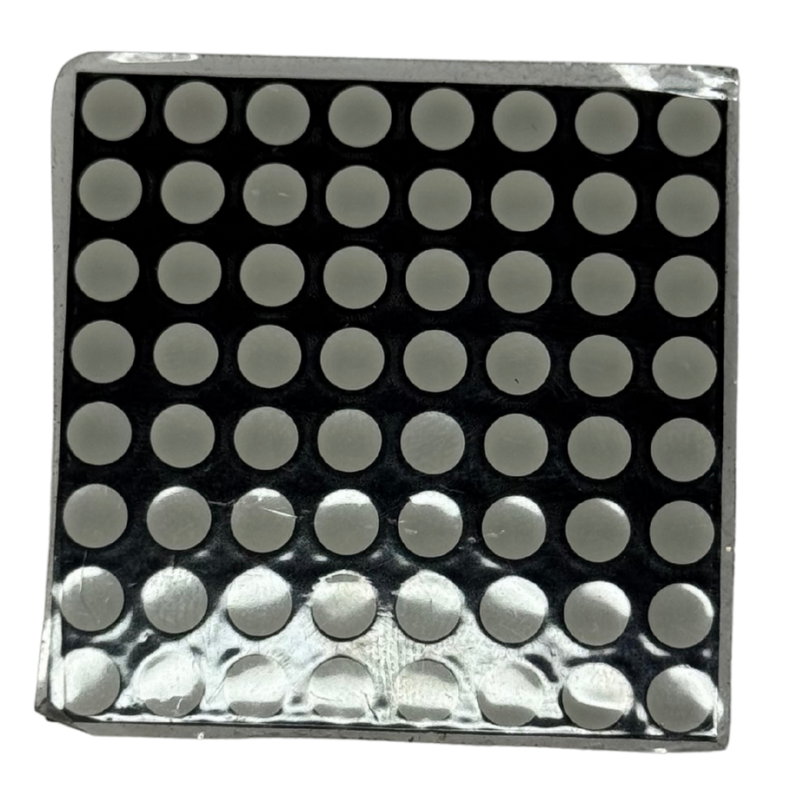

La Matriz LED 8x8 Cátodo Común es un display compuesto por 64 LEDs organizados en filas y columnas, ideal para representar números, letras, gráficos, animaciones y efectos visuales.
Este modelo es Cátodo Común, lo que significa que todas las filas comparten conexión negativa, mientras que el control de cada columna se realiza aplicando positivo en el LED correspondiente.

Es ideal para estudiantes, proyectos educativos y desarrolladores que deseen aprender multiplexación, control de LEDs y visualización digital.
Puede ser controlada con 74HC595, ULN2803, MAX7219, Arduino, ESP32, PIC, Raspberry Pi y otros microcontroladores.

🚀 Características Técnicas

Característica Detalle
Tipo Matriz LED 8×8 (64 LEDs)
Configuración Cátodo Común
Voltaje por LED ~2V (depende del color)
Corriente Recomendada 10–20mA (multiplexado recomendado)
Pines 16 pines (8 filas + 8 columnas)
Tamaño 32 mm x 32 mm aprox.
Color Rojo (u otro según disponibilidad)

🔌 Cómo se controla

Para encender puntos específicos se utiliza multiplexación:

  • Las filas (comunes) se conectan a tierra (GND).

  • Las columnas controlan el encendido encendiendo LED por LED con voltaje positivo.

Se puede manejar con:

Controlador / Módulo Ventaja
MAX7219 Control fácil, solo 3 pines de Arduino, permite encadenar matrices
74HC595 + Transistores Económico y educativo
Control Directo desde Arduino Ideal para prácticas de multiplexación

(Si deseas, te preparo diagrama de conexión y código base.)

💡 Aplicaciones

  • Indicadores visuales

  • Relojes digitales

  • Paneles de texto y animaciones

  • Proyectos escolares y ferias científicas

  • Interfaces gráficas simples

  • Robotica educativa

❓ Preguntas Frecuentes

1. ¿Cuál es la diferencia entre Cátodo Común y Ánodo Común?
En esta matriz las filas van a GND y las columnas se activan con voltaje positivo.
En la de Ánodo Común es al revés.

2. ¿Puedo conectarla directamente a Arduino?
Sí, pero se recomienda usar transistores o un módulo controlador para proteger los pines.

3. ¿Funciona con MAX7219?
Sí, pero debe ser la versión compatible con matriz Cátodo Común.

4. ¿Puedo encadenar varias matrices?
Sí, especialmente si usas MAX7219 o TM1640.
