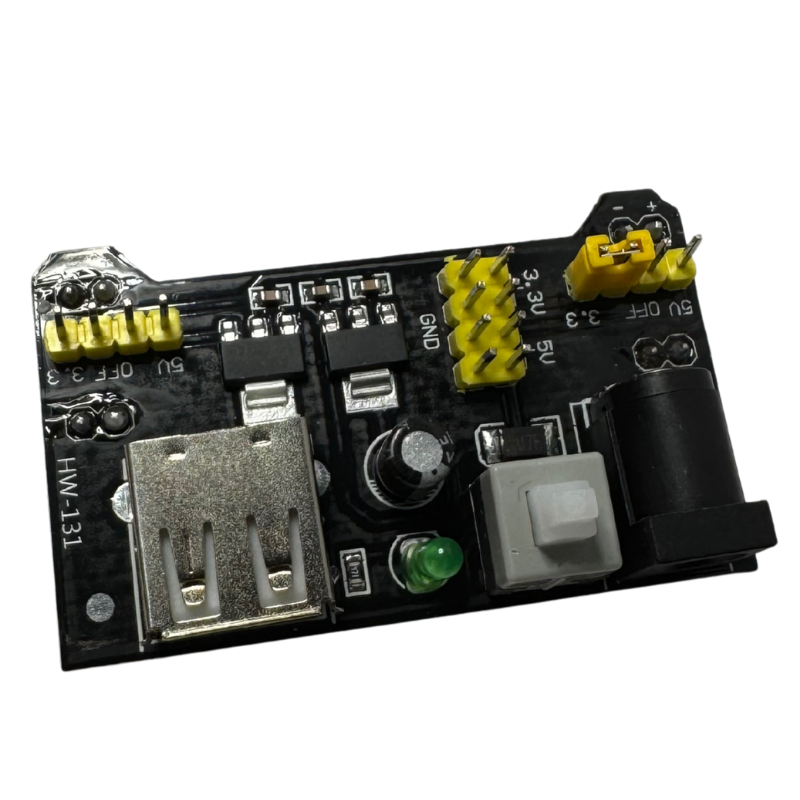

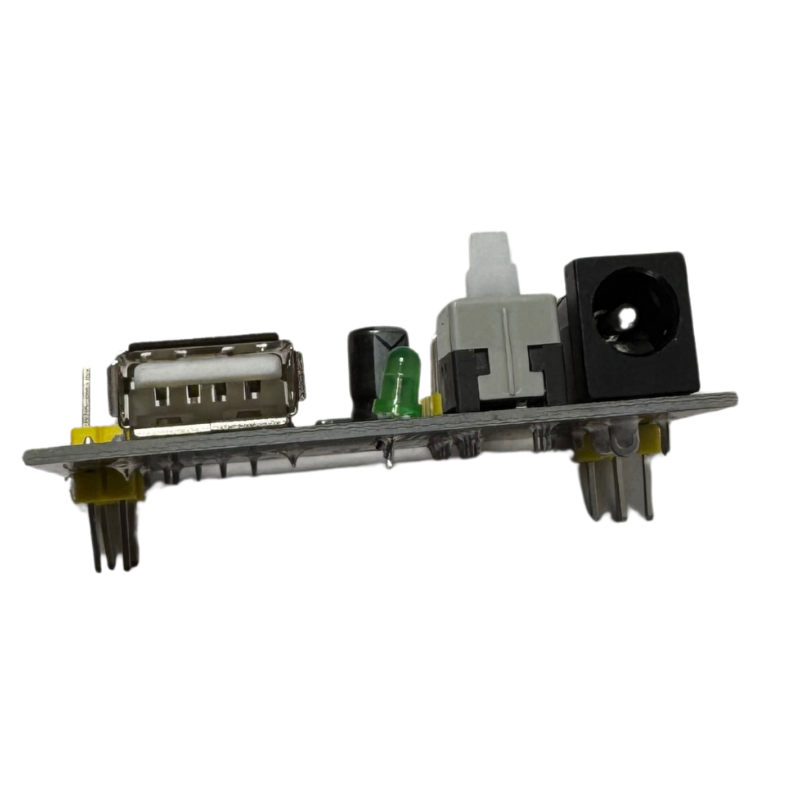

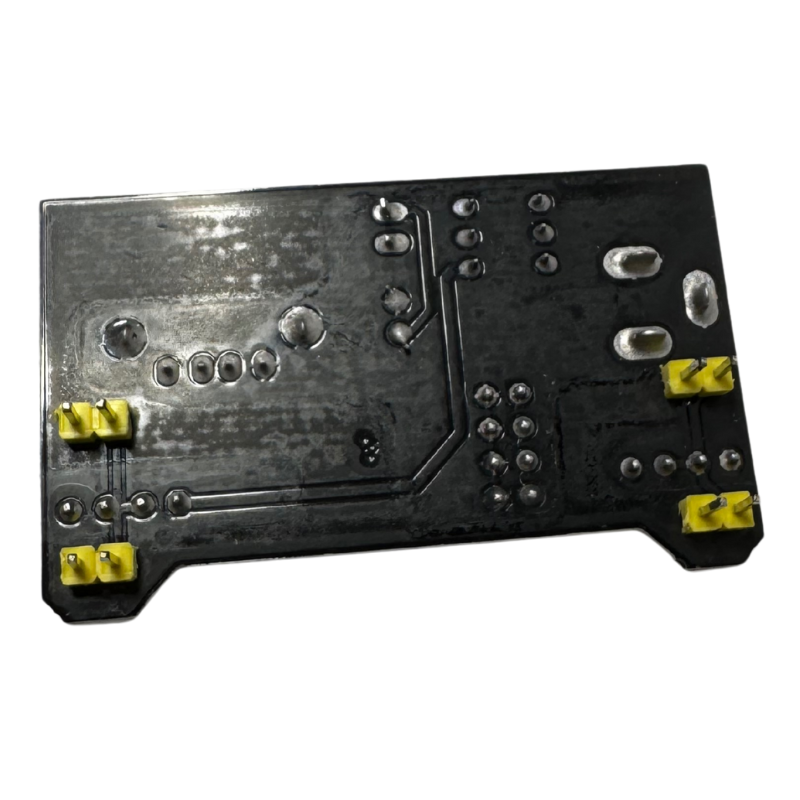

Fuente 3.3V / 5V para Protoboard XD-42 – Módulo Alimentador USB + Jack 5.5mm

La fuente XD-42 es un módulo regulador diseñado para alimentar directamente una protoboard con tensiones estables de 3.3V o 5V, seleccionables mediante jumpers.
Puede alimentarse por puerto USB o por conector DC 5.5mm, haciéndolo extremadamente versátil para proyectos con Arduino, sensores, módulos y prototipos electrónicos.

Es una herramienta indispensable para estudiantes, makers y técnicos que trabajan con protoboard.

Características principales

• 🔌 Voltajes de salida: 3.3V y 5V (independientes por carril)

• ⚡ Entradas:

  • USB Tipo A

  • Jack hembra 5.5mm estándar

• 🔧 Selector por jumpers para elegir 3.3V o 5V en cada rail

• 🔋 Reguladores integrados de voltaje con capacitores de filtrado

• 🛡️ Protección contra sobrecarga

• 📏 Compatible con protoboard estándar de:

  • 400 puntos

  • 830 puntos

  • 1660 y superiores

• 🟡 Pines de salida adicionales para conexión directa

• 🌡️ Baja generación de calor y alta estabilidad

Aplicaciones ideales

• Proyectos Arduino / ESP8266 / ESP32

• Alimentación de sensores y módulos

• Prácticas de electrónica educativa

• Prototipos en protoboard

• Microcontroladores, servos pequeños y módulos de comunicación

Preguntas frecuentes

✔️ ¿Qué voltaje debo usar?

Depende del módulo:

• 5V: Arduino UNO, servos, sensores ultrasónicos

• 3.3V: ESP32, ESP8266, NRF24L01, sensores delicados

✔️ ¿Se puede alimentar por USB?

Sí, y también por jack 5.5mm (generalmente 7V–12V).

✔️ ¿Puedo usar 3.3V en un rail y 5V en el otro?

Sí, es una de sus principales ventajas.

✔️ ¿Cuánta corriente entrega?

Entre 700mA y 1A dependiendo de la fuente que conectes.

Más detalles

• Incluye interruptor ON/OFF integrado.

• Regulación estable con capacitores de buen tamaño.

• Diseño compacto que se ajusta perfectamente a la protoboard.

• Pines extra de 3.3V/5V y GND para alimentar circuitos externos.

• Ideal para laboratorios educativos, proyectos universitarios y makerspaces.
