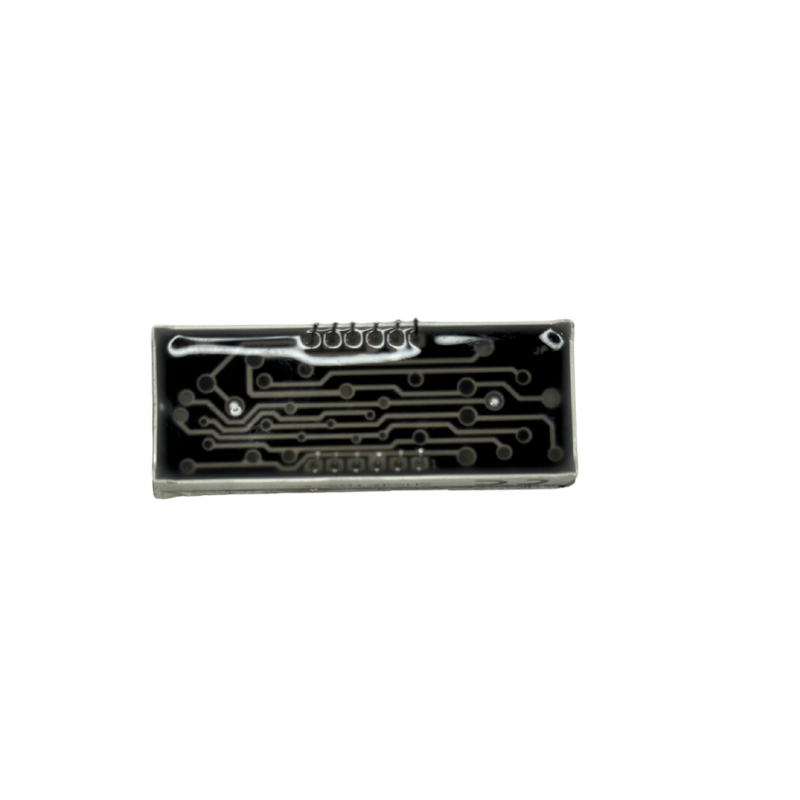

Display 4 Dígitos 7 Segmentos – Ánodo Común – Ideal para Contadores y Relojes

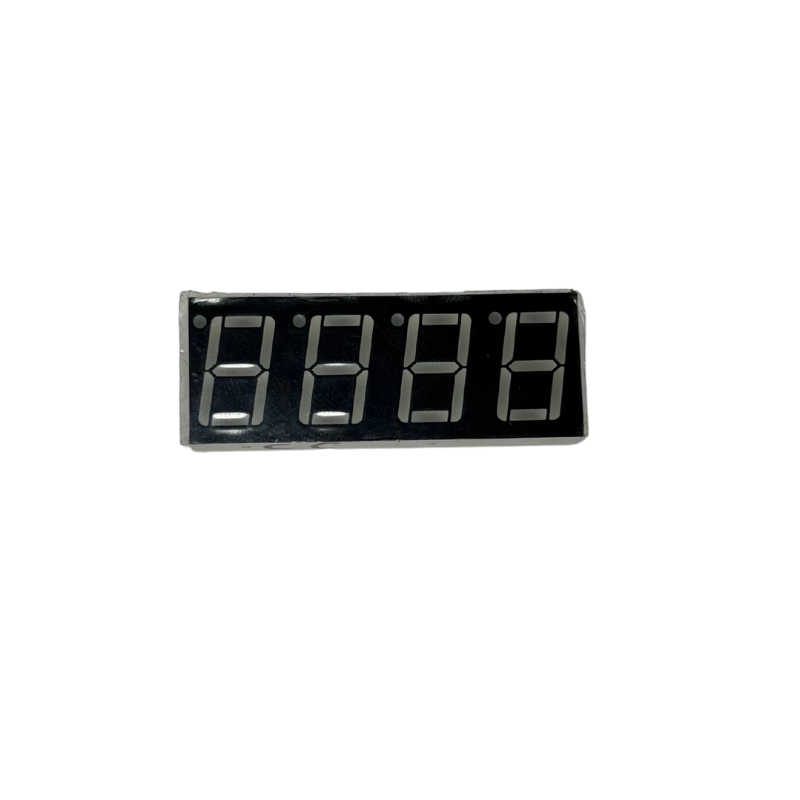

Este display de 4 dígitos de 7 segmentos tipo ÁNODO COMÚN permite representar números y algunos caracteres en proyectos electrónicos.
Cada dígito está compuesto por 7 segmentos + punto decimal, lo que permite mostrar valores como temporizadores, conteos o mediciones.

En este tipo de display, todos los segmentos de un dígito comparten el ánodo, por lo que para encender un segmento se debe llevar el pin del segmento a nivel bajo (0V) mientras el pin común del dígito está en nivel alto.

⚙️ Características Técnicas

🔌 Conexión y Uso

Para controlarlo con Arduino u otro microcontrolador tienes dos opciones:

1) Control Directo (Multiplexado)

• Requiere controlar los segmentos y encender cada dígito muy rápido para que el ojo humano perciba la imagen estable.

• Ventaja: No necesita módulos adicionales.

• Desventaja: Consumo de pines más alto.

2) Control con Driver (Recomendado)

• TM1637 → permite controlar 4 dígitos con solo 2 pines.

• MAX7219 → ideal si buscas brillo estable y animaciones.

🎯 Aplicaciones

• Contadores digitales

• Cronómetros y temporizadores

• Reloj digital

• Paneles numéricos en proyectos escolares y universitarios

❓ Preguntas Frecuentes

¿Es compatible con Arduino o ESP32?
Sí, solo debes usar multiplexado o un módulo controlador.

¿Debo usar resistencias?
Sí, siempre se recomienda limitar la corriente por segmento.

¿Es lo mismo que el cátodo común?
No.

• Ánodo Común → se enciende llevando el segmento a nivel BAJO.

• Cátodo Común → se enciende llevando el segmento a nivel ALTO.

¿Lo puedo usar en Protoboard?
Sí, se puede insertar directo.
