Display 1 Dígito 7 Segmentos – Ánodo Común – Indicador Numérico

Display 1 Dígito 7 Segmentos – Ánodo Común – Indicador Numérico

$0.50
$0.50
Oferta Agotado

⏰ ¡alta demanda! - Últimas unidades ⏰

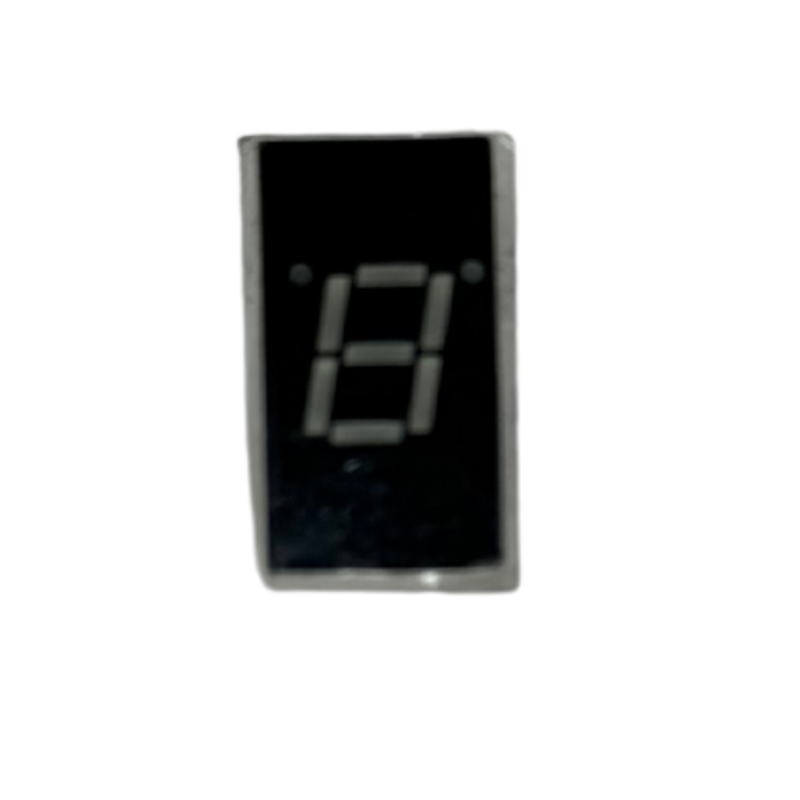

Este display de 1 dígito de 7 segmentos tipo ÁNODO COMÚN permite visualizar números del 0 al 9 y algunos caracteres básicos.
Es ampliamente utilizado en proyectos escolares y universitarios, paneles indicadores, contadores digitales y sistemas embebidos.

En esta versión, todos los segmentos comparten el ánodo (positivo) común, por lo que para encender un segmento se debe aplicar nivel bajo (GND) al pin del segmento correspondiente.

⚙️ Características Técnicas

Especificación Valor
Tipo Ánodo Común (CA)
Dígitos 1
Altura del Dígito 0.56''
Color de iluminación Rojo
Tensión directa por segmento 1.8V – 2.2V aprox.
Corriente de operación 5–20 mA por segmento
Pines 10 (2 comunes + 8 segmentos incluido punto decimal)

🔌 Conexión y Uso

Para encender un segmento:

  • Conecta el ánodo común a +5V (o 3.3V si usas ESP).

  • Controla cada segmento con un pin digital.

  • Se recomienda usar resistencias de 100–330 Ω en cada segmento para proteger el display.

Compatible con:

  • Arduino (Uno, Nano, Mega, Leonardo)

  • PIC

  • ESP32 / ESP8266

  • Módulos de Shift Register (74HC595)

  • Placas de prototipado y lógica digital

🎯 Aplicaciones

  • Contadores digitales

  • Cronómetros y relojes

  • Indicadores de velocidad, nivel o estado

  • Proyectos escolares y universitarios

  • Paneles visuales DIY

❓ Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia con el Cátodo Común?

  • Ánodo Común: Se enciende usando señal baja (GND).

  • Cátodo Común: Se enciende usando señal alta (5V).

¿Necesita resistencias?
Sí, para evitar dañar los segmentos.

¿Se puede usar con Arduino?
Sí, es totalmente compatible.

¿Tiene punto decimal?
Sí, incluye un segmento adicional para DP.
