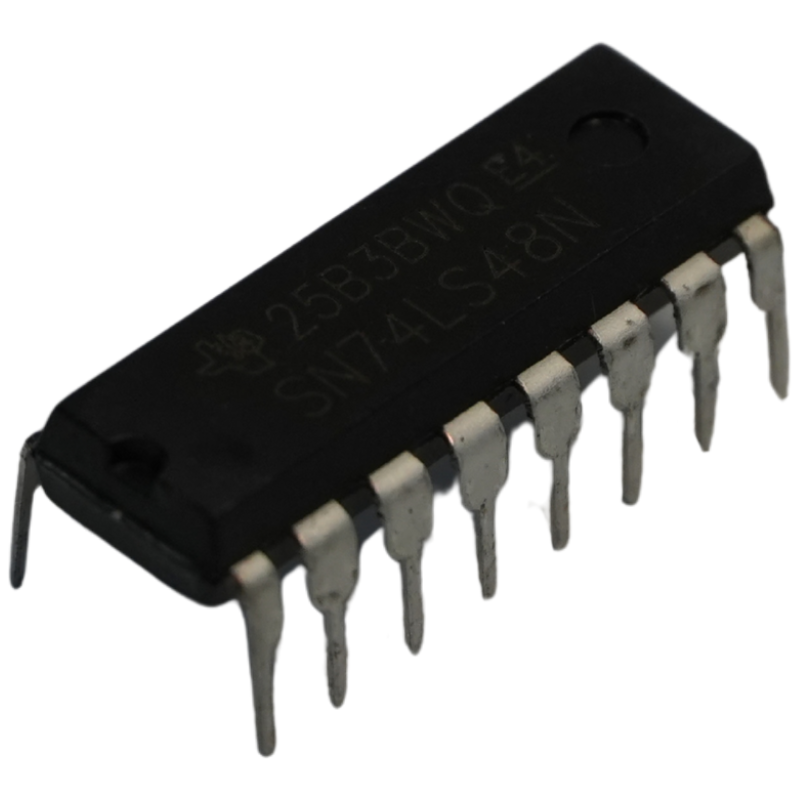

Decodificador BCD a 7 Segmentos SN74LS48N Catodo Comun DIP-16 TTL 74LS48

¿Qué es?

El 74LS48 es un circuito integrado digital TTL Low-power Schottky diseñado para recibir un número binario de 4 bits en código BCD (Decimal Codificado en Binario) y decodificarlo para controlar directamente displays de 7 segmentos de tipo Catodo Comun. A diferencia del 74LS47, sus salidas son activas en nivel alto (1 logico entrega voltaje para encender el segmento) e incorpora resistencias pull-up internas que facilitan la conexion directa con indicadores numericos.

Especificaciones técnicas:

• Fabricante: Texas Instruments

• Modelo / Referencia: SN74LS48N (74LS48)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Decodificador y excitador BCD a 7 segmentos

• Tipo de display compatible: Catodo Comun (salidas activas en nivel alto)

• Tipo de salida: Con resistencias pull-up internas integradas (resistor pull-up tipico de 2 kOhms)

• Encapsulado: DIP-16 plastico (Through-Hole para protoboard / PCB)

• Voltaje de alimentacion (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentacion: Pin 16 (VCC) y Pin 8 (GND)

• Corriente de salida en nivel alto (IOH): Tipica de 2 mA por segmento

• Voltaje de salida nivel alto (VOH): Minimo 2.4 V

• Voltaje de entrada nivel alto (VIH): Minimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Maximo 0.8 V

• Pines de control especiales: Entrada de prueba de lamparas (/LT), entrada de supresion de ceros (/RBI), entrada/salida de borrado (/BI y /RBO)

• Rango de temperatura de operacion: 0°C a +70°C

¿Para qué sirve?

• Manejo directo de displays de 7 segmentos de catodo comun en proyectos de contadores, relojes digitales y tacometros.

• Practicas de laboratorio de electronica digital, circuitos secuenciales y decodificadores numericos.

• Enlace directo con salidas binarias de contadores clasicos (como el 74LS90, 74LS93 o 74LS192).

• Eliminacion automatica de ceros a la izquierda en paneles multimodulo mediante supresion de ceros en cascada.

• Verificacion de segmentos quemados a traves del pin de prueba (/LT).

¿Qué problema te soluciona?

• Ahorro de compuertas: Traduce internamente 4 lineas binarias en los 7 segmentos necesarios para representar digitos del 0 al 9, ahorrando decenas de compuertas discretas.

• Resistencias de polarizacion integradas: Incluye internamente una red de resistencias pull-up (aprox. 2 kOhms), lo que reduce componentes externos y simplifica el cableado hacia el display.

• Compatibilidad de prototipado: Su formato Through-Hole DIP-16 encaja a presion directamente en protoboards y zocalos de prueba.

Preguntas frecuentes:

❓ ¿Que display se debe usar: Catodo Comun o Anodo Comun?

Debe utilizarse con un display de Catodo Comun (el pin comun del display va conectado a GND / tierra). El 74LS48 entrega nivel alto (voltaje positivo) en sus pines de salida para encender cada segmento.

❓ ¿Cual es la diferencia principal entre el 74LS48 y el 74LS47?

• El 74LS48 activa sus salidas con nivel alto y se usa para displays de Catodo Comun.

• El 74LS47 activa sus salidas con nivel bajo (colector abierto) y se usa para displays de Anodo Comun.

❓ ¿Aun asi se deben colocar resistencias externas hacia el display?

El integrado cuenta con resistencias pull-up internas que limitan la corriente de salida a niveles seguros (alrededor de 2 mA a 6 mA por segmento). Sin embargo, para proteger el circuito y regular la uniformidad de brillo en displays modernos de alta eficiencia, sigue siendo una buena practica colocar resistencias de 220 a 330 ohmios en serie con cada segmento.

❓ ¿Para que sirven los pines /LT, /RBI y /BI-/RBO?

• /LT (Pin 3 - Lamp Test): Al conectarse a 0 V (tierra), enciende todos los segmentos del display para comprobar su funcionamiento. En uso normal debe conectarse a +5 V.

• /RBI (Pin 5 - Ripple Blanking Input): Apaga el display si el dato binario es un cero (permite borrar ceros a la izquierda). Si no se va a utilizar, se conecta a +5 V.

• /BI-/RBO (Pin 4 - Blanking Input / Ripple Blanking Output): Si se pone a nivel bajo apaga por completo el display; tambien funciona como salida de borrado para interconectar con otros digitos.

❓ ¿Cual es la distribucion de pines (pinout) del 74LS48?

Tiene la misma distribucion de pines que el 74LS47:

• Entradas de datos BCD: Pin 7 (A / bit menor), Pin 1 (B), Pin 2 (C), Pin 6 (D / bit mayor).

• Salidas hacia segmentos: Pin 13 (a), Pin 12 (b), Pin 11 (c), Pin 10 (d), Pin 9 (e), Pin 15 (f), Pin 14 (g).

• Entradas de control: Pin 3 (/LT), Pin 4 (/BI-/RBO), Pin 5 (/RBI).

• Alimentacion: Pin 8 = GND (Tierra), Pin 16 = VCC (+5 V).
