Módulo Conversor USB a TTL Serial CP2102 6 Pines con DTR - Adaptador UART para Programar Arduino Pro Mini, ESP8266 y ESP32

¿Qué es?

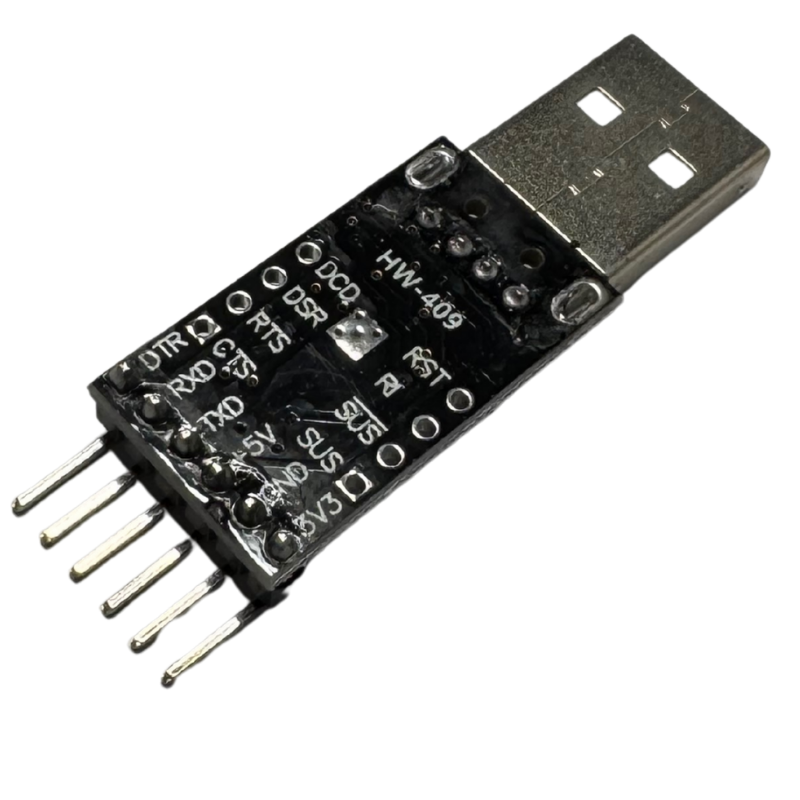

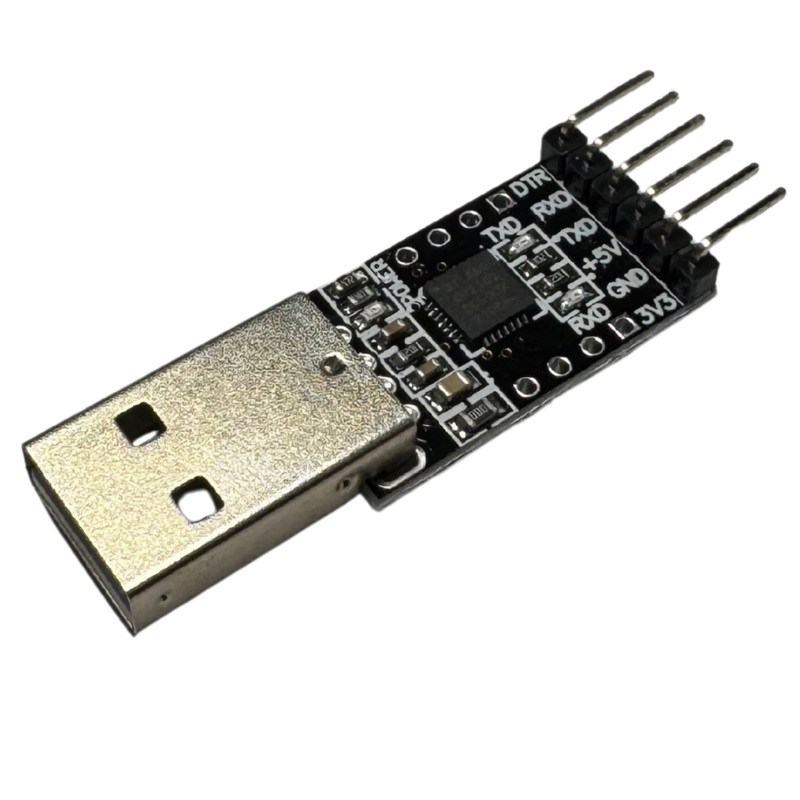

Adaptador que convierte el puerto USB de tu computadora en un puerto serial TTL, basado en el chip CP2102 de Silicon Labs — el conversor con mejor reputación en cuanto a estabilidad y soporte de drivers oficiales. Incorpora el transceptor USB integrado (no requiere componentes externos) y expone 6 pines: DTR, RXD, TXD, +5V, GND y 3V3. El pin DTR funciona como RESET automático, lo que permite cargar sketches a un Arduino Pro Mini o flashear un ESP8266 sin tener que pulsar el botón de reset con el tiempo justo. Se conecta directamente al puerto USB, sin cable de por medio.

Especificaciones técnicas:

• Chip conversor: CP2102 (Silicon Labs)
• Interfaz: USB tipo A macho (conexión directa)
• Especificación USB: 2.0 full speed (12 Mbps)
• Pines: DTR, RXD, TXD, +5V, GND, 3V3
• Niveles lógicos TTL: 3.3V
• Velocidad de transmisión: 300 bps hasta 1 Mbps
• Buffer de recepción: 576 bytes
• Buffer de transmisión: 640 bytes
• Salida 3V3: regulada, corriente limitada (solo para cargas muy pequeñas)
• Salida 5V: proveniente del puerto USB
• Transceptor USB integrado: no requiere resistencias externas
• Sistemas operativos: Windows, Linux y macOS (drivers oficiales de Silicon Labs)
• Temperatura de funcionamiento: −40°C a +80°C
• PCB negro compacto

¿Para qué sirve?

• Programar Arduino Pro Mini y Arduino Mini de forma automática, usando el pin DTR — sin cronometrar el reset a mano
• Flashear firmware en ESP8266 (ESP-01, ESP-12E) y ESP32 que no traen conversor USB integrado
• Depurar por monitor serial cualquier microcontrolador: ver mensajes, lecturas de sensores y errores en tiempo real
• Comunicarse desde la PC con módulos GPS, Bluetooth HC-05/HC-06, LoRa, GSM y lectores RFID sin microcontrolador intermedio
• Acceder a la consola serial de routers, decodificadores y equipos embebidos para diagnóstico o recuperación
• Integrar proyectos con software de escritorio como MATLAB, LabVIEW o Processing, que leen puertos seriales de forma nativa
• Programar microcontroladores PIC, AVR y STM32 con bootloader serial

¿Qué problema te soluciona?

• Automatiza el reset al programar: sin el pin DTR hay que pulsar el botón de reset en el instante exacto en que arranca la carga — un proceso frustrante y de prueba y error. Con DTR el proceso es idéntico al de un Arduino UNO
• Drivers oficiales y estables: el CP2102 tiene drivers firmados y mantenidos por Silicon Labs, sin los problemas de bloqueo que sufren los conversores PL2303 clonados en Windows moderno
• Devuelve el puerto serial a computadoras que ya no lo traen, permitiendo comunicarte con la enorme cantidad de hardware que sigue usando UART
• Vuelve visible lo invisible: sin comunicación serial estás programando a ciegas, sin saber qué está haciendo tu circuito por dentro

Preguntas frecuentes:

❓ ¿Cómo conecto TX y RX?
Cruzados: TXD del módulo va al RX del dispositivo, y RXD del módulo al TX del dispositivo. GND siempre a GND. Es el error más frecuente y la causa número uno de "no funciona".

❓ ¿En qué se diferencia del módulo CH340G que también venden?
Ambos hacen el mismo trabajo. El CH340G trae jumper para elegir niveles lógicos de 3.3V o 5V, y es la opción más económica. El CP2102 trabaja con niveles de 3.3V, incluye el pin DTR para reset automático y cuenta con drivers oficiales de Silicon Labs, siendo la opción más estable. Si vas a programar Arduino Pro Mini o ESP con frecuencia, el CP2102 te ahorra tiempo; si necesitas específicamente niveles de 5V, el CH340G.

❓ ¿Necesito instalar drivers?
macOS y la mayoría de distribuciones Linux lo reconocen de forma nativa. En Windows puede requerir el instalador oficial CP210x VCP de Silicon Labs. Una vez instalado aparece en el Administrador de dispositivos como "Silicon Labs CP210x USB to UART Bridge".

❓ ¿Puedo alimentar mi circuito desde este módulo?
El pin de 5V proviene directamente del USB y sirve para cargas pequeñas. El pin de 3V3 tiene una corriente muy limitada y no debe usarse para alimentar un ESP8266 o ESP32: durante la transmisión WiFi demandan picos muy superiores y el módulo se reiniciará constantemente. En ese caso usa una fuente externa de 3.3V y comparte solo el GND.

❓ ¿Sirve para el puerto RS232 de un equipo antiguo?
No directamente. Este módulo entrega niveles TTL (0–3.3V), mientras el RS232 real usa ±12V con lógica invertida. Conectarlos daña el adaptador. Para RS232 necesitas un módulo con chip MAX3232.

❓ ¿Cómo lo conecto a un Arduino Pro Mini?
Cinco cables: +5V (o 3V3 según la versión de tu Pro Mini) → VCC, GND → GND, TXD → RXI, RXD → TXO, y DTR → DTR/RST. Con ese último cable, la carga del sketch desde el Arduino IDE es automática.

❓ ¿Cómo entro en modo de programación en un ESP-01?
Conecta GPIO0 a GND mientras energizas el módulo para forzar el modo bootloader, luego libera GPIO0 y sube el firmware. Recuerda alimentar el ESP desde una fuente externa de 3.3V.
