Conversor PWM a Voltaje Analógico 0-10V - Módulo para PLC, Arduino y Control Industrial

¿Qué es?

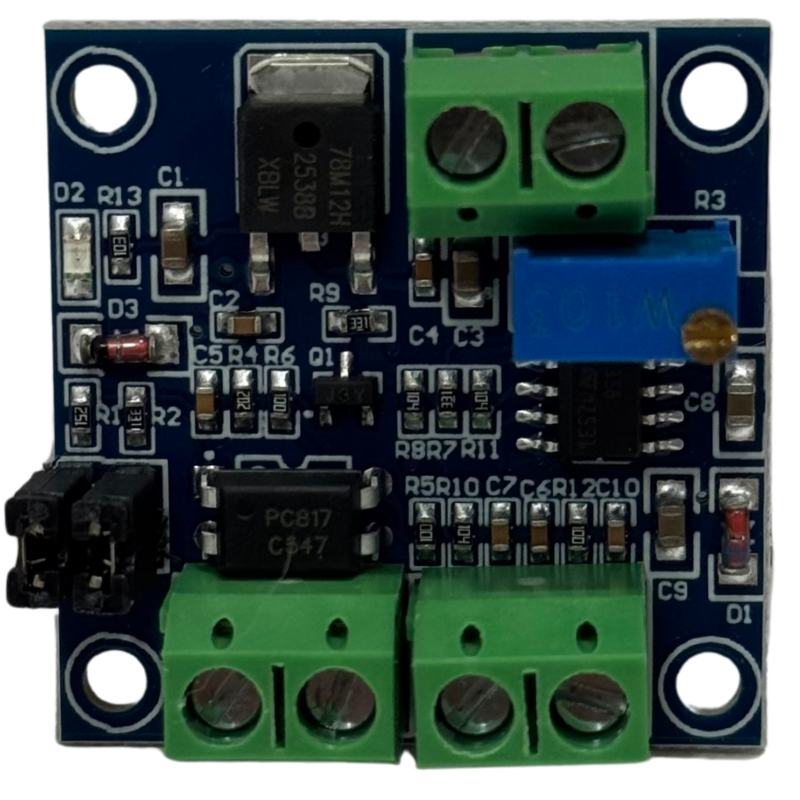

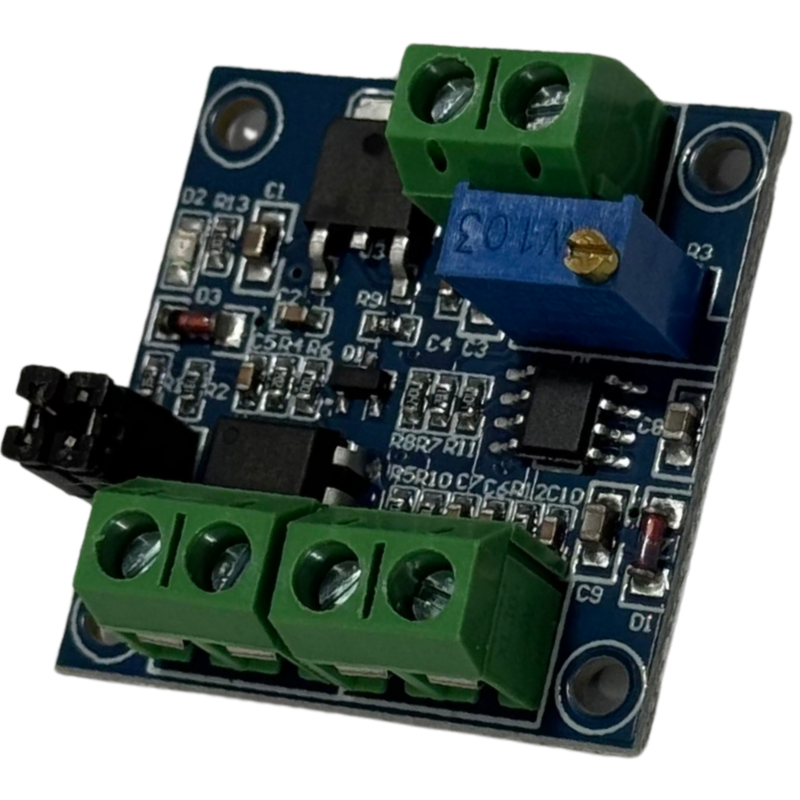

Módulo conversor que transforma una señal digital PWM (0-100% ciclo de trabajo) en una señal de voltaje analógico lineal de 0 a 10V DC. Incluye MCU integrado, potenciómetro de calibración, jumper selector de nivel de señal (5V para microcontroladores / 24V para PLC) y optoacoplador PC817 para aislamiento eléctrico. Borneras de tornillo verdes para entrada de alimentación y salida analógica.

Especificaciones técnicas:

• Voltaje de alimentación del módulo: 12-30V DC (>100mA)
• Señal PWM de entrada: 0-100% ciclo de trabajo
• Voltaje de salida analógico: 0-10V DC
• Frecuencia de recepción PWM: 1kHz a 3kHz
• Nivel de señal PWM de entrada: 5V (Arduino/MCU) o 12-24V (PLC) — seleccionable por jumper
• Corriente de salida máxima: 10mA
• Error permitido: ±5%
• Resolución de salida: 0.1V
• Aislamiento: optoacoplador PC817
• Temperatura de operación: -20°C a +70°C

¿Para qué sirve?

• Convertir señales PWM de Arduino o ESP32 en voltaje analógico 0-10V para controlar variadores de frecuencia (VFD), válvulas proporcionales o actuadores industriales
• Interfaz entre microcontroladores y equipos industriales que solo aceptan señal analógica 0-10V
• Control de velocidad de motores AC mediante variadores de frecuencia que usan referencia 0-10V
• Regulación de intensidad lumínica en sistemas de iluminación industrial con entradas analógicas
• Integración de sistemas Arduino/ESP32 con PLCs y automatización industrial

¿Qué problema te soluciona?

• Los microcontroladores como Arduino o ESP32 no pueden generar directamente voltaje analógico de 0-10V — este módulo resuelve esa incompatibilidad, permitiendo controlar equipos industriales desde plataformas maker con una simple señal PWM
• El optoacoplador PC817 aísla eléctricamente el circuito de control del circuito de potencia, protegiendo al microcontrolador de ruido, interferencias o voltajes peligrosos del lado industrial
• El jumper selector 5V/24V lo hace compatible tanto con Arduinos de 5V como con PLCs de 12-24V sin modificaciones de hardware

Preguntas frecuentes:

❓ ¿Cómo se conecta a un Arduino?

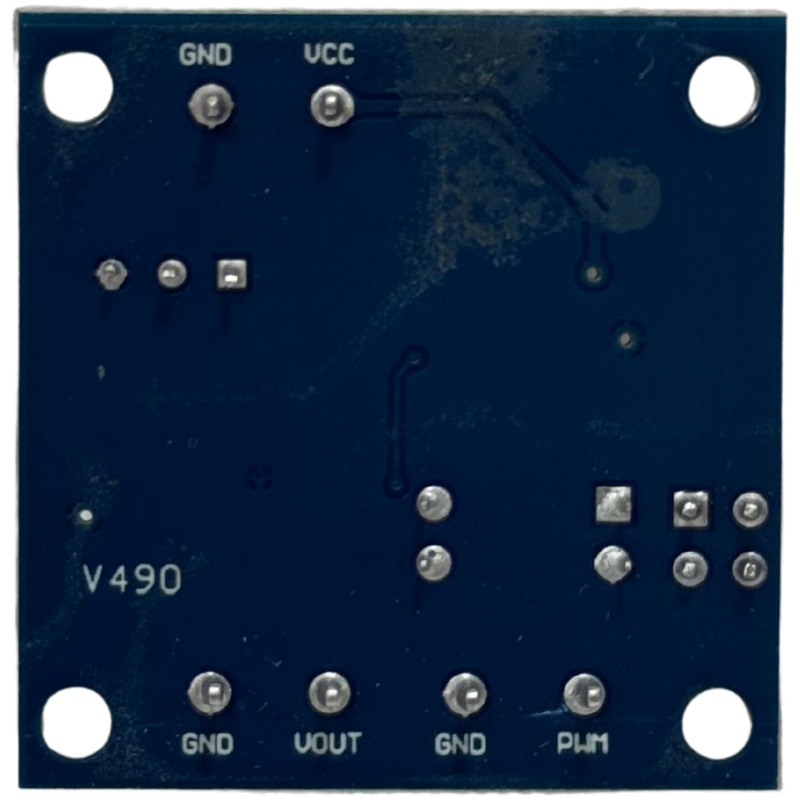

El pin PWM del Arduino va al terminal de entrada PWM del módulo, GND compartido entre Arduino y módulo, y la alimentación del módulo (12-30V) desde una fuente separada. La salida analógica (0-10V) va al equipo a controlar. Coloca el jumper en posición "5V".

❓ ¿Por qué necesita 12-30V de alimentación si el Arduino es de 5V?
El módulo genera una salida de hasta 10V, que necesita una fuente de alimentación mayor a esa tensión para funcionar correctamente. La señal de control del Arduino (5V) solo maneja la lógica, no la salida.

❓ ¿Es compatible con PLC de 24V?
Sí, coloca el jumper en posición "24V" para adaptar el nivel de la señal PWM de entrada a rangos de 12-24V típicos de PLCs industriales.

❓ ¿Necesita calibración antes de usarlo?
Sí, se recomienda calibrar la primera vez: enviar señal PWM al 50% y ajustar el potenciómetro hasta que la salida mida exactamente 5.00V con un multímetro. Cuando se cambia la frecuencia, la calibración debe repetirse.

❓ ¿Funciona con variadores de frecuencia (VFD)?
Sí, es una de sus aplicaciones más comunes: la mayoría de variadores de frecuencia aceptan referencia de velocidad por voltaje analógico 0-10V, que este módulo entrega de forma proporcional al ciclo de trabajo del PWM.

❓ ¿Cuál es la frecuencia PWM recomendada?
Entre 1kHz y 3kHz. Fuera de este rango la conversión puede ser imprecisa y requerirá recalibración
