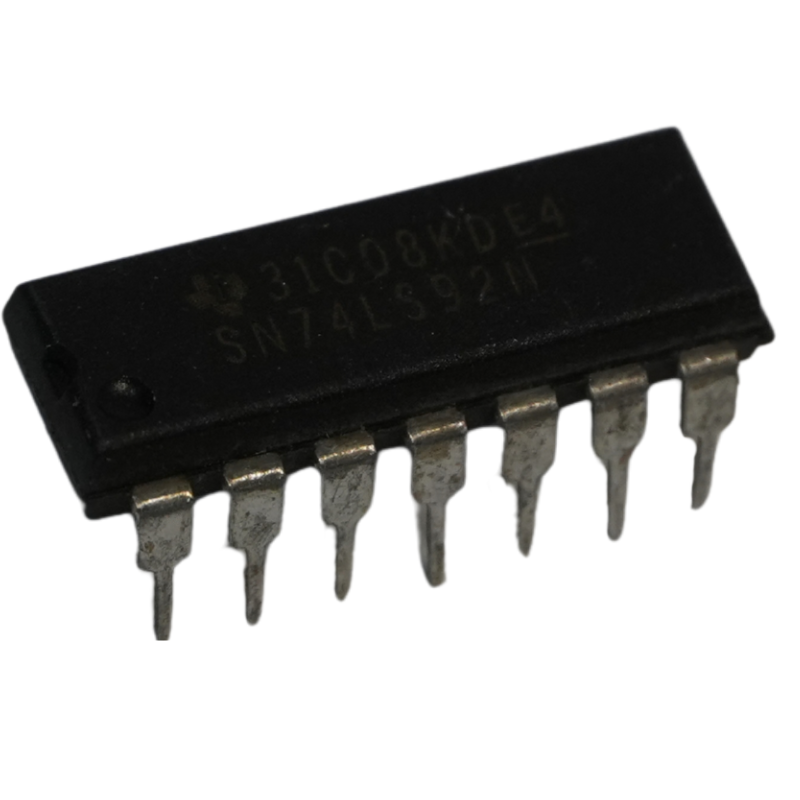

Contador BCD Reversible Ascendente/Descendente SN74LS192N DIP-16 TTL Texas Instruments 74LS192

¿Qué es?

El SN74LS192N de Texas Instruments es un circuito integrado secuencial digital de la familia TTL Low-power Schottky que opera como contador por décadas BCD de 4 bits síncrono y bidireccional (Up/Down). Permite realizar conteos de 0 a 9 en sentido ascendente y de 9 a 0 en sentido descendente. Incorpora dos entradas de reloj independientes (una para contar hacia arriba y otra hacia abajo), salidas de acarreo y préstamo (/TCU y /TCD) para encadenar fácilmente varios dígitos en cascada, y entradas de carga paralela (/PL) para precargar cualquier número del 0 al 9 de forma inmediata.

Especificaciones técnicas:

• Fabricante: Texas Instruments

• Modelo / Referencia: SN74LS192N (74LS192)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Contador síncrono BCD reversible por décadas de 4 bits (Presettable Up/Down BCD Decade Counter)

• Rango de conteo: 0 a 9 (módulo 10 en código BCD)

• Tipo de disparo de reloj: Flanco de subida (Positive-Edge-Triggered) en pines independientes (CPU y CPD)

• Encapsulado: DIP-16 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 16 (VCC) y Pin 8 (GND)

• Frecuencia máxima de conteo (fmax): Típica de 32 MHz (mínimo 25 MHz)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida a nivel bajo (IOL): 8 mA

• Entradas de control: Entrada de carga paralela asíncrona (/PL), entrada de borrado asíncrono (MR o CLR activo en alto)

• Salidas de cascada: Terminal Count Up (/TCU) y Terminal Count Down (/TCD)

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Sistemas de control de aforo, torniquetes y conteo de personas/objetos con posibilidad de sumar y restar entradas/salidas.

• Temporizadores de cuenta regresiva (de 9 a 0) y cronómetros digitales de precisión.

• Marcadores de puntuación para eventos deportivos con incremento y decremento de puntos.

• Relojes digitales y medidores de frecuencia.

• Prácticas y laboratorios académicos de electrónica digital, contadores síncronos y circuitos secuenciales.

¿Qué problema te soluciona?

• Conteo bidireccional integrado: Elimina la necesidad de compuertas externas para invertir el sentido de la cuenta; basta con enviar los pulsos al pin de subida (CPU) o al de bajada (CPD).

• Precarga de valores iniciales: Su función de carga en paralelo permite iniciar la cuenta en un número predefinido (por ejemplo, comenzar una cuenta regresiva desde 5) aplicando el dato a las entradas y activando /PL.

• Cascada multiescala directa: Las salidas /TCU y /TCD se conectan directamente a las entradas de reloj del siguiente integrado para manejar decenas, centenas y millares sin lógica adicional.

• Compatibilidad de prototipado: Su formato Through-Hole DIP-16 se inserta directamente sobre protoboards y zócalos de prueba.

Preguntas frecuentes:

❓ ¿Cómo se realiza el conteo ascendente y descendente?

• Para contar hacia arriba (0 a 9): Se mantiene el Pin 4 (CPD) en nivel alto (+5 V) y se aplican los pulsos de reloj al Pin 5 (CPU). El avance ocurre en cada flanco de subida.

• Para contar hacia abajo (9 a 0): Se mantiene el Pin 5 (CPU) en nivel alto (+5 V) y se aplican los pulsos de reloj al Pin 4 (CPD).

  (Nota: la entrada de reloj que no se use debe permanecer siempre a nivel alto).

❓ ¿Cómo se conectan varios 74LS192 en cascada (para 2 o más dígitos)?

• Conecta la salida /TCU (Pin 12) del primer chip (unidades) a la entrada CPU (Pin 5) del segundo chip (decenas).

• Conecta la salida /TCD (Pin 13) del primer chip a la entrada CPD (Pin 4) del segundo chip.

• Une los pines de alimentación y de reinicio entre ambos módulos.

❓ ¿Cómo funciona la carga paralela de datos (/PL)?

Se colocan los bits deseados en las entradas de datos (Pines 15, 1, 10 y 9) y luego se lleva brevemente el Pin 11 (/PL) a nivel bajo (0 V). De forma asíncrona e instantánea, las salidas Q tomarán ese número sin requerir pulsos de reloj. Durante el conteo normal, el Pin 11 debe permanecer conectado a +5 V.

❓ ¿Para qué sirve el pin MR / CLR (Pin 14)?

Es la entrada de borrado (Master Reset). A diferencia de otros integrados LS, en el 74LS192 es activa en nivel alto (1 lógico / 5 V): al conectarla a 5 V fuerza todas las salidas a 0000. Durante la operación habitual de conteo, debe estar conectada a GND (0 V).

❓ ¿Cuál es la distribución completa de pines (pinout) del 74LS192?

• Pin 1: Entrada de dato paralelo B (D1).

• Pin 2: Salida QB (bit 1).

• Pin 3: Salida QA (bit 0 / LSB).

• Pin 4: Entrada de reloj descendente (CPD / Count Down).

• Pin 5: Entrada de reloj ascendente (CPU / Count Up).

• Pin 6: Salida QC (bit 2).

• Pin 7: Salida QD (bit 3 / MSB).

• Pin 8: GND (Tierra).

• Pin 9: Entrada de dato paralelo D (D3 / MSB).

• Pin 10: Entrada de dato paralelo C (D2).

• Pin 11: Entrada de carga paralela asíncrona (/PL activa en bajo).

• Pin 12: Salida de acarreo ascendente (/TCU activa en bajo).

• Pin 13: Salida de préstamo descendente (/TCD activa en bajo).

• Pin 14: Entrada de reinicio a cero (MR / Clear activo en alto).

• Pin 15: Entrada de dato paralelo A (D0 / LSB).

• Pin 16: VCC (+5 V).

❓ ¿En qué se diferencia el 74LS192 del 74LS193?

El 74LS192 es un contador por décadas BCD (cuenta exclusivamente del 0 al 9), mientras que el 74LS193 es un contador binario completo de 4 bits (cuenta del 0 al 15 en hexadecimal).
