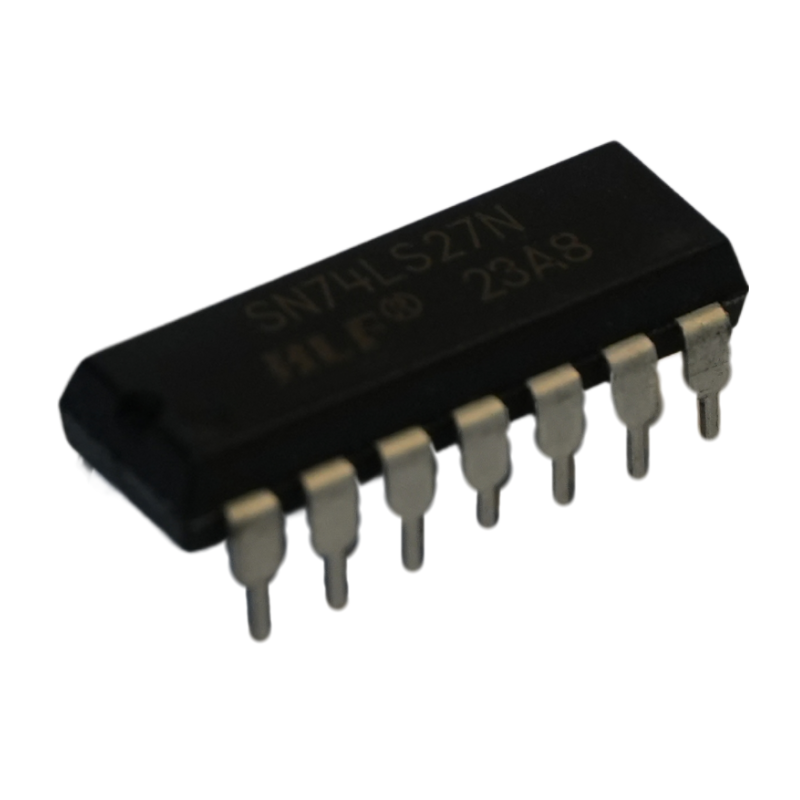

Compuerta Lógica SN74LS27N Triple NOR de 3 Entradas DIP-14 TTL 74LS27

¿Qué es?

El SN74LS27N de Texas Instruments es un circuito integrado digital de la familia TTL Low-power Schottky que integra tres compuertas lógicas independientes de tipo NOR, cada una equipada con tres entradas y una salida. Realiza la operación lógica negada de la suma booleana de tres variables (Y = A+B+C), siendo un componente fundamental en diseño digital combinacional, síntesis de funciones mediante álgebra de Boole y decodificación sin requerir compuertas en cascada.

Especificaciones técnicas:

• Fabricante: Texas Instruments

• Modelo / Referencia: SN74LS27N (74LS27)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Triple compuerta NOR de 3 entradas (Y = A + B + C)

• Encapsulado: DIP-14 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 14 (VCC) y Pin 7 (GND)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida nivel bajo (IOL): 8 mA

• Tiempo de retardo de propagación típico: 10 a 15 ns

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Detección de estado cero simultáneo (la salida se activa únicamente cuando ninguna de las 3 señales de entrada está activa).

• Prácticas y laboratorios académicos de sistemas digitales, compuertas lógicas y diseño combinacional.

• Implementación de memorias biestables tipo Latch SR multientrada basadas en compuertas NOR.

• Simplificación directa de expresiones booleanas derivadas de mapas de Karnaugh en formato Producto de Sumas (POS).

• Lógica de inhibición o bloqueo de señales en circuitos de control y temporización.

¿Qué problema te soluciona?

• Ahorro de espacio y retardos: Permite evaluar tres variables bajo una condición NOR en una sola etapa; realizarlo con compuertas NOR de 2 entradas requeriría conectar compuertas adicionales en cascada con inversores, aumentando los retardos de conmutación.

• Inserción cómoda en protoboard: Su formato Through-Hole DIP-14 encaja de manera firme y directa en protoboards y zócalos estándar sin adaptadores de montaje superficial.

• Baja disipación y alta velocidad: La serie Low-power Schottky entrega tiempos de respuesta rápidos (~10 ns) manteniendo una demanda mínima de energía.

Preguntas frecuentes:

❓ ¿Cuál es la tabla de verdad de la compuerta NOR de 3 entradas?

La salida únicamente se sitúa en nivel alto (1 lógico / 5 V) cuando las tres entradas (A, B y C) están simultáneamente en nivel bajo (0 lógico / 0 V). Si cualquiera de las entradas (una, dos o las tres) se encuentra en nivel alto (1 lógico), la salida pasa inmediatamente a nivel bajo (0 V).

❓ ¿Cuál es la distribución de pines (pinout) del 74LS27?

• Compuerta 1: Entradas en Pin 1 (1A), Pin 2 (1B), Pin 13 (1C) -> Salida en Pin 12 (1Y).

• Compuerta 2: Entradas en Pin 3 (2A), Pin 4 (2B), Pin 5 (2C) -> Salida en Pin 6 (2Y).

• Compuerta 3: Entradas en Pin 9 (3A), Pin 10 (3B), Pin 11 (3C) -> Salida en Pin 8 (3Y).

• Alimentación: Pin 7 = GND, Pin 14 = VCC (5 V).

  (Nota: ten en cuenta que la compuerta 1 utiliza pines en ambos extremos superiores del chip: 1, 2, 13 y 12).

❓ ¿Qué hacer si solo se necesitan 2 entradas en una compuerta?

La entrada sobrante no debe dejarse flotando; en una compuerta NOR, para no alterar su operación lógica, la entrada no utilizada debe conectarse directamente a tierra (GND / 0 V).

❓ ¿Qué indica la letra "N" en SN74LS27N?

La letra "N" especifica el formato clásico de encapsulado plástico DIP para montaje Through-Hole.
