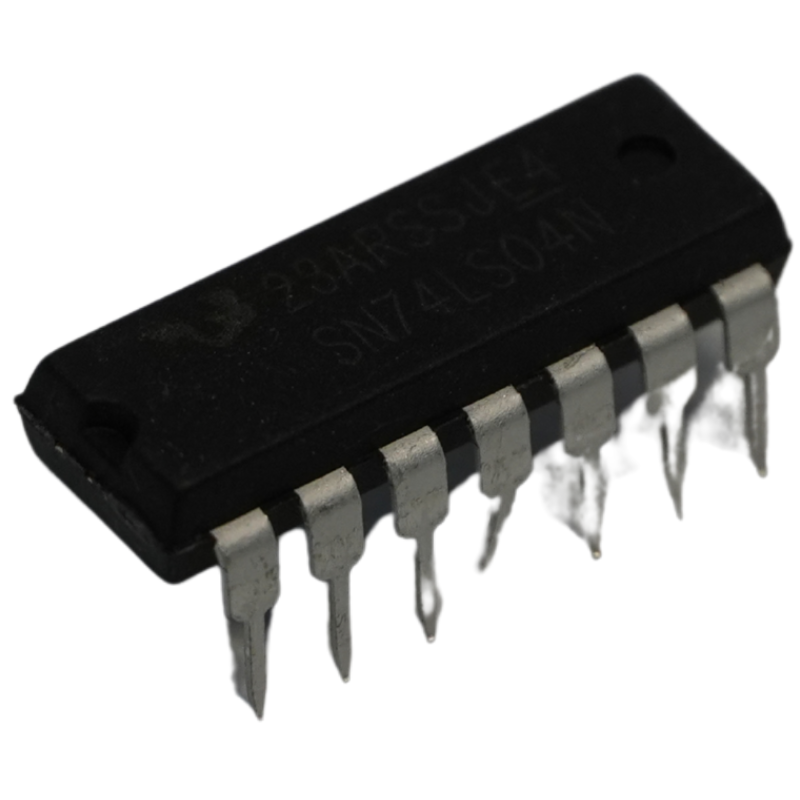

Compuerta Lógica SN74LS04N Séxtuple Inversor NOT DIP-14 TTL 74LS04

¿Qué es?

El 74LS04 (SN74LS04N) es un circuito integrado digital de la familia TTL Low-power Schottky que integra seis compuertas inversoras independientes (NOT) en un solo chip. Su función consiste en invertir el estado lógico de entrada: si recibe un nivel bajo (0 lógico), entrega un nivel alto (1 lógico), y viceversa. Es uno de los integrados más fundamentales en laboratorios de electrónica digital y diseño de sistemas combinacionales y secuenciales.

Especificaciones técnicas:

• Modelo / Referencia: SN74LS04N (74LS04)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Séxtuple inversor (6 compuertas NOT independientes)

• Encapsulado: DIP-14 (inserción para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 14 (VCC) y Pin 7 (GND)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Tiempo de retardo de propagación: ~9 a 10 ns

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Inversión de señales de control, habilitación (Enable) o relojes en circuitos digitales.

• Prácticas y laboratorios escolares o universitarios de compuertas lógicas y álgebra de Boole.

• Creación de osciladores de onda cuadrada básicos (oscilador en anillo con número impar de inversores).

• Circuitos generadores de retardo o conformadores de pulso simples.

• Adaptación de estados activos por nivel bajo a activos por nivel alto.

¿Qué problema te soluciona?

• Múltiples canales en un solo integrado: Al incluir 6 inversores individuales, reduce la cantidad de chips necesarios en placas donde se requieren múltiples inversiones lógicas simultáneas.

• Prototipado rápido: Su encapsulado DIP de 14 pines encaja de forma firme y directa en protoboards sin requerir placas adaptadoras ni soldaduras superficiales.

• Bajo retardo y consumo eficiente: La tecnología LS brinda una velocidad de respuesta de conmutación muy rápida (~10 ns) manteniendo una disipación térmica y consumo de energía reducidos.

Preguntas frecuentes:

❓ ¿Cuál es la tabla de verdad de cada compuerta?

Es la más directa de la lógica digital: Entrada en nivel bajo (0 / 0V) resulta en salida en nivel alto (1 / 5V). Entrada en nivel alto (1 / 5V) resulta en salida en nivel bajo (0 / 0V).

❓ ¿Se puede alimentar con 3.3V o 12V?

No. Los integrados TTL de la serie 74LS operan estrictamente en el rango de 4.75V a 5.25V. Una tensión menor puede causar comportamientos erráticos y una superior a 5.5V destruirá el chip.
