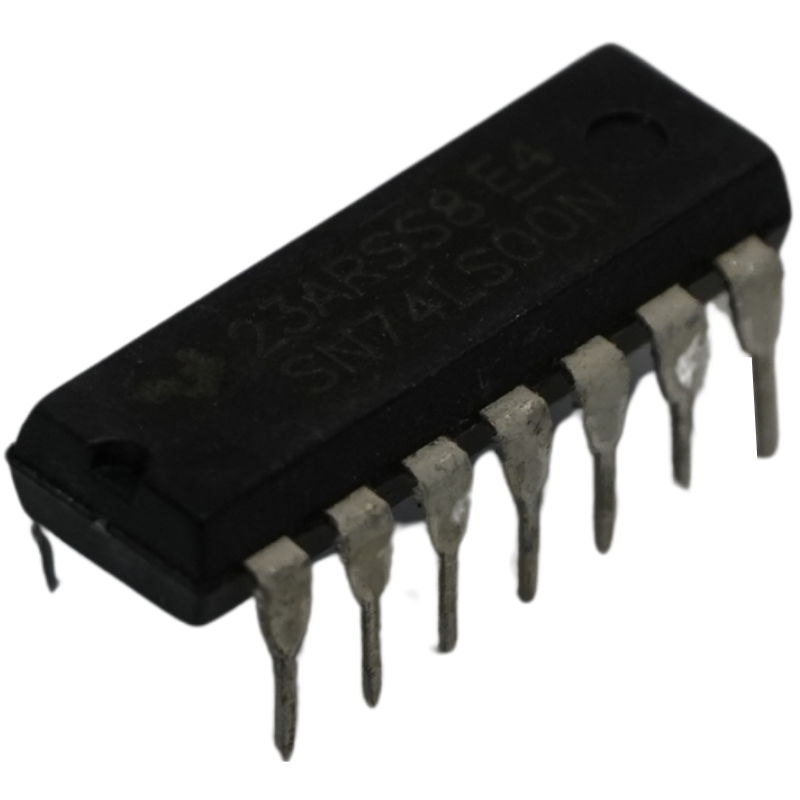

Compuerta Lógica SN74LS00N Cuádruple NAND de 2 Entradas DIP-14 TTL 74LS00

¿Qué es?

El 74LS00 (SN74LS00N) es un circuito integrado digital de la familia TTL Low-power Schottky que contiene cuatro compuertas lógicas independientes tipo NAND, cada una con dos entradas y una salida. Al ser la compuerta NAND una compuerta universal, este chip permite implementar cualquier función lógica booleana básica (AND, OR, NOT, NOR, XOR), siendo indispensable en la enseñanza de electrónica digital y el diseño de circuitos lógicos combinacionales.

Especificaciones técnicas:

• Modelo / Referencia: SN74LS00N (74LS00)

• Familia lógica: TTL LS (Low-power Schottky)

• Tipo de función lógica: Cuádruple compuerta NAND de 2 entradas

• Encapsulado: DIP-14 (montaje through-hole para protoboard/PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 14 (VCC) y Pin 7 (GND)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Corriente de salida nivel alto (IOH): -0.4 mA

• Corriente de salida nivel bajo (IOL): 8 mA

• Tiempo de propagación típico: 9 a 10 ns

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Prácticas y laboratorios académicos de electrónica digital, diseño lógico y álgebra de Boole.

• Implementación de compuertas lógicas universales para sintetizar funciones lógicas completas sin requerir otros circuitos integrados.

• Creación de biestables básicos (Latches SR tipo NAND) para almacenamiento de bits de memoria.

• Circuitos antirrebote mecánicos para pulsadores y conmutadores.

• Generadores de pulso simples y osciladores mediante realimentación.

¿Qué problema te soluciona?

• Universalidad total: Debido a que cualquier operador booleano puede fabricarse usando únicamente compuertas NAND, simplifica el stock de componentes y ahorra espacio de prototipado.

• Formato ideal para protoboard: Su encapsulado DIP de 14 pines se inserta y retira con total facilidad en placas de pruebas sin necesidad de soldar ni usar adaptadores SMD.

• Bajo consumo y velocidad: La serie Low-power Schottky (LS) consume significativamente menos energía que la serie estándar 7400 manteniendo tiempos de conmutación muy rápidos (~10 ns).

Preguntas frecuentes:

❓ ¿Cuál es la tabla de verdad de la compuerta NAND?

La salida solo pasa a nivel bajo (0 lógico / 0V) cuando ambas entradas están en nivel alto (1 lógico / 5V). En cualquier otra combinación de entradas (0-0, 0-1, 1-0), la salida permanece en nivel alto (1 lógico / 5V).

❓ ¿Se puede alimentar con 3.3V o con una batería de 9V directa?

No. Los circuitos de la familia 74LS operan estrictamente en el estándar TTL de 5V (tolerancia de 4.75V a 5.25V). Alimentarlo directamente con 9V quemará el chip; requiere un regulador tipo 7805 o la salida de 5V de Arduino/fuente regulada.

❓ ¿Qué significa la letra "N" al final de SN74LS00N?

La letra "N" indica que el integrado viene en encapsulado plástico tipo DIP para inserción Through-Hole. Si terminara en "D" o "DR", correspondería al encapsulado superficial SOIC (SMD).
