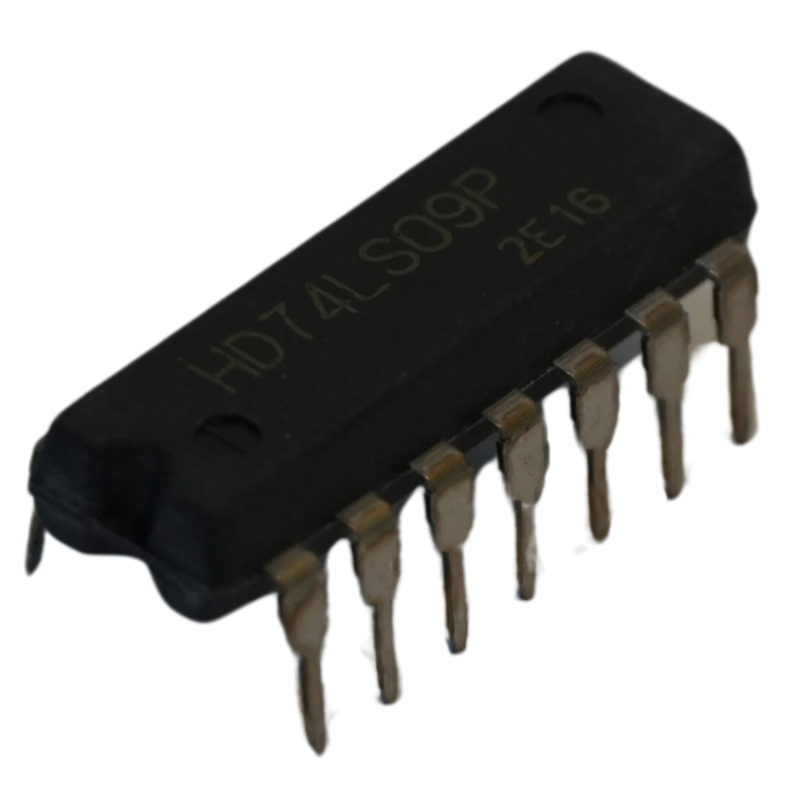

Compuerta Lógica HD74LS09P Cuádruple AND de 2 Entradas Colector Abierto DIP-14 TTL 74LS09

¿Qué es?

El 74LS09 (HD74LS09P) es un circuito integrado digital de la familia TTL Low-power Schottky compuesto por cuatro compuertas lógicas independientes tipo AND de 2 entradas con salidas de colector abierto (open-collector). A diferencia del clásico 74LS08 (que cuenta con etapa de salida tipo totem-pole), el 74LS09 carece del transistor superior a VCC, permitiendo interconectar salidas para realizar funciones cableadas (Wired-AND), adaptar niveles de voltaje lógico externos o excitar cargas específicas con total flexibilidad.

Especificaciones técnicas:

• Modelo / Referencia: HD74LS09P (74LS09 / SN74LS09)

• Fabricante: Hitachi / Renesas

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Cuádruple compuerta AND de 2 entradas (Y = A·B)

• Tipo de salida: Colector abierto (Open-Collector)

• Encapsulado: DIP-14 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 14 (VCC) y Pin 7 (GND)

• Voltaje máximo soportado en salidas (VOH): Hasta 5.5 V DC

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida a nivel bajo (IOL): 8 mA

• Tiempo de retardo de propagación: ~15 a 20 ns

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Implementación de buses compartidos o lógica cableada tipo "Wired-AND", donde varias salidas se unen a una misma línea sin riesgo de cortocircuito.

• Adaptación de niveles lógicos entre diferentes circuitos mediante resistencia pull-up externa.

• Excitación directa de LEDs indicadores u optoacopladores conectados a VCC que se activan con nivel bajo.

• Prácticas y laboratorios de electrónica digital sobre configuraciones de salida de compuertas lógicas.

• Circuitos de habilitación (enable) o inhibición en sistemas de control y microprocesadores.

¿Qué problema te soluciona?

• Evita conflictos de bus: Permite unir físicamente varias salidas a una sola línea y un solo resistor pull-up; si cualquiera de las compuertas se satura, baja la línea completa sin que ocurra un cortocircuito entre salidas activas.

• Flexibilidad de tensión de salida: La salida puede polarizarse a través de una resistencia hacia la línea de voltaje requerida por la siguiente etapa (hasta 5.5 V).

• Fácil inserción: Su encapsulado DIP de 14 pines se monta de forma directa en protoboards y sockets estándar sin requerir adaptadores superficiales.

Preguntas frecuentes:

❓ ¿Por qué no entrega 5 V a la salida si ambas entradas están en nivel alto (1-1)?

Porque su salida es de colector abierto. Cuando ambas entradas son altas, el transistor de salida se apaga y el pin queda en estado de alta impedancia ("flotante"). Para obtener un nivel lógico alto de 5 V es indispensable colocar una resistencia pull-up externa entre el pin de salida y los 5 V de alimentación.

❓ ¿Qué indica la letra "P" en el modelo HD74LS09P?

En la nomenclatura de Hitachi / Renesas, la "P" al final indica que el encapsulado es plástico para orificio pasante tipo DIP
