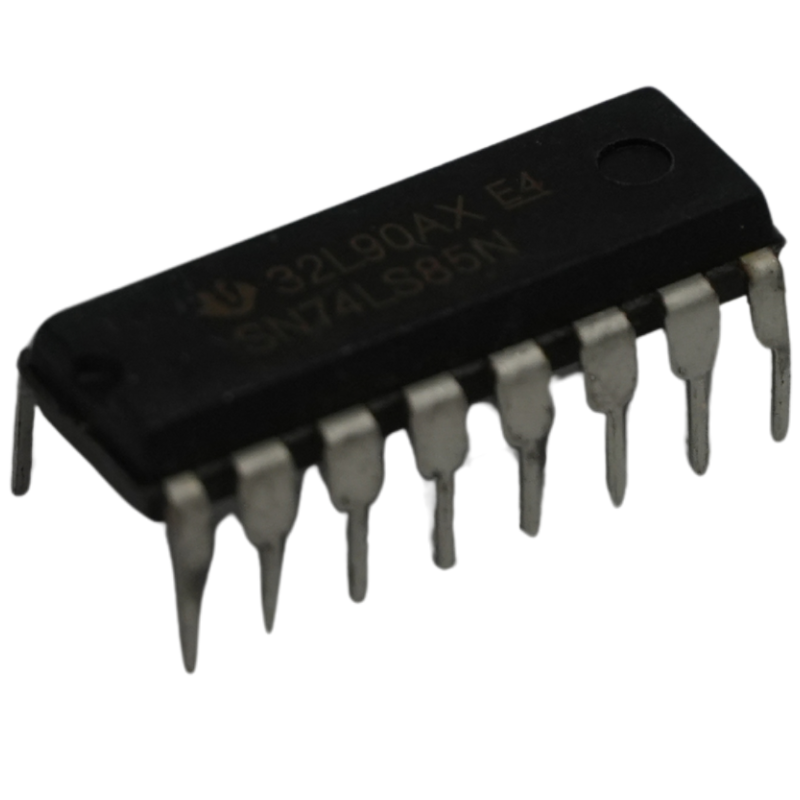

Comparador de Magnitud 4 Bits SN74LS85N DIP-16 TTL 74LS85

Comparador de Magnitud 4 Bits SN74LS85N DIP-16 TTL 74LS85

$1.10
$1.10
Oferta Agotado

⏰ ¡alta demanda! - Últimas unidades ⏰

¿Qué es?

El SN74LS85N de Texas Instruments es un circuito integrado combinacional de la familia TTL Low-power Schottky que realiza la comparación de magnitud entre dos palabras binarias o números BCD de 4 bits (A y B). Determina si el primer número es mayor, menor o igual que el segundo, activando la salida correspondiente: A mayor que B (A > B), A menor que B (A < B) o A igual a B (A = B). Además, incluye entradas de expansión en cascada que permiten enlazar múltiples unidades para comparar palabras de 8, 12, 16 o más bits sin requerir compuertas externas.

Especificaciones técnicas:

  • Fabricante: Texas Instruments

  • Modelo / Referencia: SN74LS85N (74LS85)

  • Familia lógica: TTL LS (Low-power Schottky)

  • Función lógica: Comparador de magnitud de 4 bits (4-Bit Magnitude Comparator)

  • Capacidad de datos: 2 números binarios/BCD de 4 bits (A0-A3 y B0-B3)

  • Salidas lógicas: 3 salidas de condición (A > B, A < B, A = B)

Preguntas frecuentes:

❓ ¿Cómo se conectan dos integrados para comparar números de 8 bits?

El primer integrado compara los 4 bits menos significativos (LSB) y sus salidas (Pines 5, 6 y 7) se conectan directamente a las entradas de cascada correspondientes (Pines 2, 3 y 4) del segundo integrado. El segundo integrado recibe los 4 bits más significativos (MSB) y entrega el resultado final de los 8 bits en sus propias salidas.

❓ ¿Cuál es la distribución completa de pines (pinout) del 74LS85?

  • Entradas de datos A: Pin 10 (A0), Pin 12 (A1), Pin 13 (A2), Pin 15 (A3 / MSB).

  • Entradas de datos B: Pin 9 (B0), Pin 11 (B1), Pin 14 (B2), Pin 1 (B3 / MSB).

  • Entradas en cascada: Pin 2 (Entrada A < B), Pin 3 (Entrada A = B), Pin 4 (Entrada A > B).

  • Salidas de comparación: Pin 5 (Salida A > B), Pin 6 (Salida A = B), Pin 7 (Salida A < B).

  • Alimentación: Pin 8 = GND (Tierra), Pin 16 = VCC (+5 V).

❓ ¿Qué significan las siglas "SN", "N" y "E4"?

"SN" corresponde al prefijo estándar de Texas Instruments, "N" señala el encapsulado plástico de orificio pasante tipo DIP-16, y "E4" certifica el cumplimiento de la norma RoHS de terminales libres de plomo.
