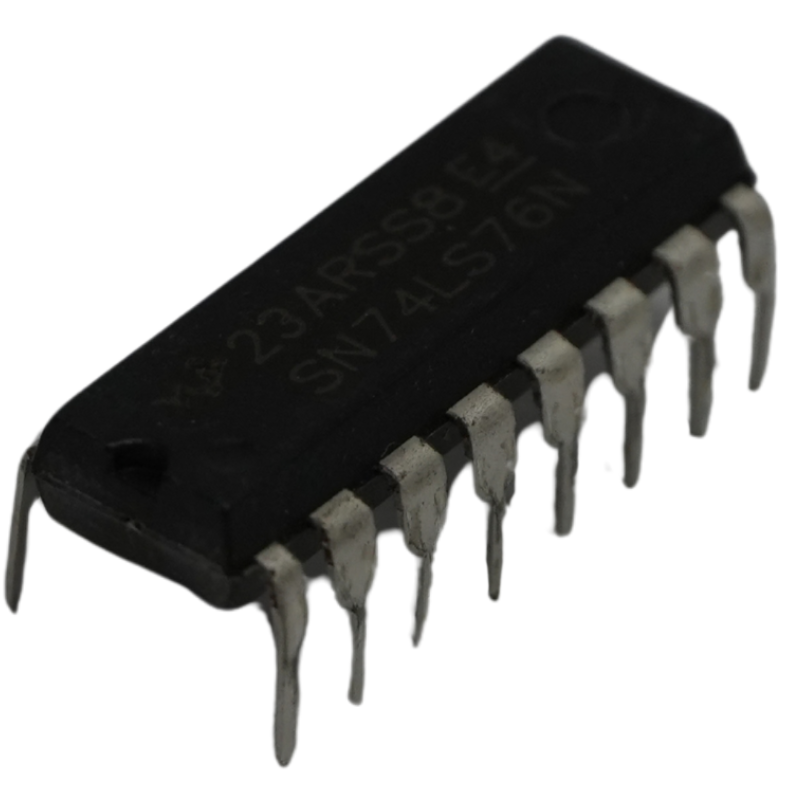

Circuito Integrado SN74LS76N Doble Flip-Flop J-K con Preset y Clear DIP-16 TTL 74LS76

¿Qué es?

El SN74LS76N es un circuito integrado digital secuencial de la familia TTL Low-power Schottky que contiene dos flip-flops independientes tipo J-K disparados por flanco negativo (de bajada). A diferencia del 74LS73, el 74LS76 viene en encapsulado de 16 pines porque incluye entradas individuales completas de preajuste asíncrono (/PRE) y borrado asíncrono (/CLR) para cada uno de los dos flip-flops, además de sus respectivas entradas de datos (J, K), reloj (CLK) y salidas complementarias (Q, /Q).

Especificaciones técnicas:

• Fabricante: Texas Instruments

• Modelo / Referencia: SN74LS76N (74LS76 / 74LS76A)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Dual Flip-Flop J-K con Preset y Clear independientes

• Tipo de disparo de reloj: Flanco de bajada (Negative-Edge-Triggered)

• Encapsulado: DIP-16 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación especiales: Pin 5 (VCC) y Pin 13 (GND)

• Frecuencia máxima de reloj (fmax): Típica de 30 MHz (mínimo 20 MHz)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida a nivel bajo (IOL): 8 mA

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Diseño y construcción de contadores binarios asíncronos (ripple) y contadores síncronos programables.

• Divisores de frecuencia digitales por 2, 4, 8, etc., en etapas de sincronismo y bases de tiempo.

• Implementación de registros de desplazamiento y memorias de estado para autómatas finitos (FSM).

• Prácticas académicas de electrónica digital, circuitos secuenciales y biestables.

• Circuitos de control tipo botón basculante (Push-ON / Push-OFF o Toggle).

¿Qué problema te soluciona?

• Control total asíncrono (Set y Reset): Al contar tanto con /PRE como con /CLR, permite inicializar o forzar las salidas a nivel alto o bajo en cualquier momento sin depender del reloj, superando la limitación del 74LS73 que solo cuenta con Clear.

• Modo Basculante (Toggle) nativo: Conectando las entradas J y K a nivel alto (+5 V), conmuta su estado en cada ciclo de reloj de forma limpia y directa.

• Montaje directo en protoboard: Su encapsulado DIP-16 estándar se inserta firmemente en protoboards y zócalos de prueba sin requerir placas adaptadoras.

Preguntas frecuentes:

❓ ¡Cuidado con la alimentación! ¿Cuáles son los pines de VCC y GND?

¡Atención! El 74LS76 no utiliza los pines de esquina habituales (pines 8 y 16): el Pin 5 es VCC (+5 V) y el Pin 13 es GND (Tierra). Asegúrate de verificar este diagrama antes de energizar tu circuito para no dañar el integrado.

❓ ¿Cómo responde según las entradas J y K?

• Si J = 0 y K = 0: Memoria (mantiene el estado anterior de Q).

• Si J = 0 y K = 1: Reset (la salida Q pasa a nivel bajo / 0 V en el flanco de bajada).

• Si J = 1 y K = 0: Set (la salida Q pasa a nivel alto / 5 V en el flanco de bajada).

• Si J = 1 y K = 1: Toggle (la salida Q cambia al estado inverso en cada flanco de bajada).

❓ ¿Cuándo actualiza su salida con la señal de reloj?

Conmuta por flanco de bajada (Negative-Edge). La salida solo cambiará en la transición descendente exacta de la señal de reloj (cuando cae de nivel alto a nivel bajo).

❓ ¿Cómo deben conectarse los pines /PRE y /CLR durante el funcionamiento regular?

Ambos pines son activos en nivel bajo (0 V). Para que el flip-flop responda con normalidad a las entradas de reloj y datos J-K, tanto /PRE como /CLR deben estar conectados a nivel alto (+5 V). Si se pone /CLR a 0 V, la salida Q se fuerza a 0 V; si se pone /PRE a 0 V, la salida Q se fuerza a 5 V.

❓ ¿Cuál es la distribución de pines (pinout) del 74LS76?

• Flip-Flop 1: Reloj 1CLK (Pin 1), Preajuste 1/PRE (Pin 2), Borrado 1/CLR (Pin 3), Entrada 1J (Pin 4), Entrada 1K (Pin 16), Salida 1Q (Pin 15), Salida negada 1/Q (Pin 14).

• Flip-Flop 2: Reloj 2CLK (Pin 6), Preajuste 2/PRE (Pin 7), Borrado 2/CLR (Pin 8), Entrada 2J (Pin 9), Entrada 2K (Pin 12), Salida 2Q (Pin 11), Salida negada 2/Q (Pin 10).

• Alimentación: Pin 5 = VCC (+5 V), Pin 13 = GND (Tierra).

❓ ¿Qué significa la terminación "N" y la serigrafía "E4"?

La letra "N" especifica el formato de encapsulado plástico DIP para montaje Through-Hole de orificio pasante. El código "E4" certifica que los pines del componente cumplen los estándares medioambientales RoHS libres de plomo.
