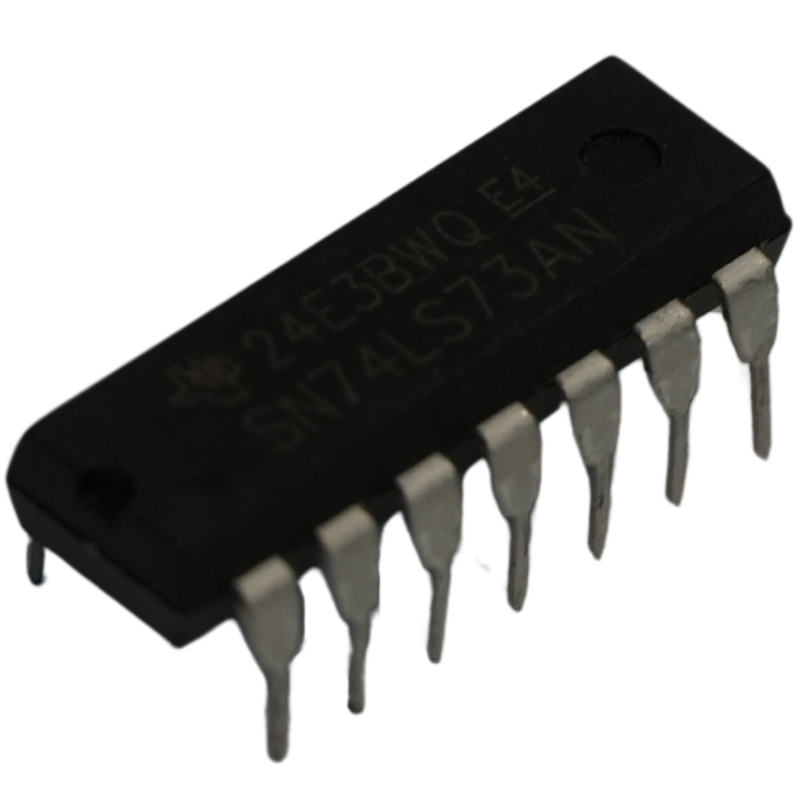

Circuito Integrado SN74LS73AN Doble Flip-Flop J-K con Reset DIP-14 TTL 74LS73

¿Qué es?

El SN74LS73AN es un circuito integrado digital secuencial de la familia TTL Low-power Schottky que contiene dos flip-flops independientes tipo J-K disparados por flanco negativo (de bajada). Cada flip-flop cuenta con entradas de datos J y K, entrada de reloj (CLK), una entrada de reinicio o borrado asíncrono (/CLR activo en bajo), y salidas complementarias Q y /Q. Es uno de los bloques de memoria elemental más utilizados en electrónica digital para crear contadores binarios, registros y divisores de frecuencia.

Especificaciones técnicas:

• Fabricante: Texas Instruments

• Modelo / Referencia: SN74LS73AN (74LS73 / 74LS73A)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Dual Flip-Flop J-K con Clear individual

• Tipo de disparo de reloj: Flanco de bajada (Negative-Edge-Triggered)

• Encapsulado: DIP-14 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación especiales: Pin 4 (VCC) y Pin 11 (GND)

• Frecuencia máxima de reloj (fmax): Típica de 30 MHz (mínimo 20 MHz)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida a nivel bajo (IOL): 8 mA

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Construcción de contadores binarios ascendentes, descendentes, asíncronos (ripple counters) o síncronos.

• Divisores de frecuencia digitales por potencias de 2 en sistemas de temporización y reloj.

• Creación de registros de desplazamiento y circuitos de almacenamiento de estados.

• Prácticas y laboratorios académicos de lógica secuencial, máquinas de estado y biestables.

• Circuitos antirrebote y conmutadores de un solo botón tipo Toggle (modo basculante).

¿Qué problema te soluciona?

• Modo Basculante (Toggle) sin compuertas extra: Al unir las entradas J y K a nivel alto (+5 V), el flip-flop conmuta su salida exactamente a la mitad de la frecuencia del reloj entrante, permitiendo dividir frecuencias o contar pulsos de forma directa.

• Borrado inmediato: Dispone de un pin de Reset directo (/CLR) que permite reiniciar el estado del flip-flop a cero en cualquier instante sin esperar el pulso de reloj.

• Facilidad de prototipado: Su formato DIP-14 encaja de manera firme y rápida en protoboards y zócalos estándar sin requerir soldadura superficial.

Preguntas frecuentes:

❓ ¡Cuidado con la alimentación! ¿El pin 14 es VCC y el pin 7 es GND?

¡No! El 74LS73 tiene una distribución de alimentación no convencional para un encapsulado de 14 pines: el Pin 4 es VCC (+5 V) y el Pin 11 es GND (Tierra). Si conectas 5 V en el pin 14 y tierra en el pin 7 como en las compuertas estándar, no funcionará o podrías dañarlo.

❓ ¿Cómo responde según las entradas J y K?

• Si J = 0 y K = 0: Mantiene el estado (la salida Q no cambia al llegar el pulso de reloj).

• Si J = 0 y K = 1: Reset (la salida Q pasa a nivel bajo / 0 V).

• Si J = 1 y K = 0: Set (la salida Q pasa a nivel alto / 5 V).

• Si J = 1 y K = 1: Toggle / Basculación (la salida Q invierte su estado actual en cada flanco de bajada).

❓ ¿Cuándo cambia la salida respecto a la señal de reloj?

El 74LS73A se dispara por flanco de bajada (transición de nivel alto a nivel bajo). La salida solo se actualiza en el momento exacto en que la señal de reloj cae de 5 V a 0 V.

❓ ¿Para qué sirve el pin /CLR?

Es una entrada de borrado asíncrono activa en nivel bajo. Al ponerlo a 0 V (tierra), fuerza de inmediato la salida Q a nivel bajo (0 V), sin importar el estado del reloj ni de las entradas J y K. Durante el funcionamiento normal del circuito debe mantenerse conectado a +5 V.

❓ ¿Cuál es la distribución completa de pines (pinout) del 74LS73?

• Flip-Flop 1: Pin 1 (Reloj 1CLK), Pin 2 (Borrado 1/CLR), Pin 3 (Entrada 1K), Pin 12 (Salida 1Q), Pin 13 (Salida negada 1/Q), Pin 14 (Entrada 1J).

• Flip-Flop 2: Pin 5 (Reloj 2CLK), Pin 6 (Borrado 2/CLR), Pin 7 (Entrada 2J), Pin 8 (Salida negada 2/Q), Pin 9 (Salida 2Q), Pin 10 (Entrada 2K).

• Alimentación: Pin 4 = VCC (+5 V), Pin 11 = GND (Tierra).

❓ ¿Qué diferencia hay entre el 74LS73 y el 74LS73A?

La versión original (74LS73) dependía del nivel lógico del pulso de reloj (pulse-triggered), mientras que la versión moderna "A" (74LS73A) es disparada puramente por flanco (edge-triggered), haciéndola mucho más estable y tolerante a tiempos lentos de reloj.
