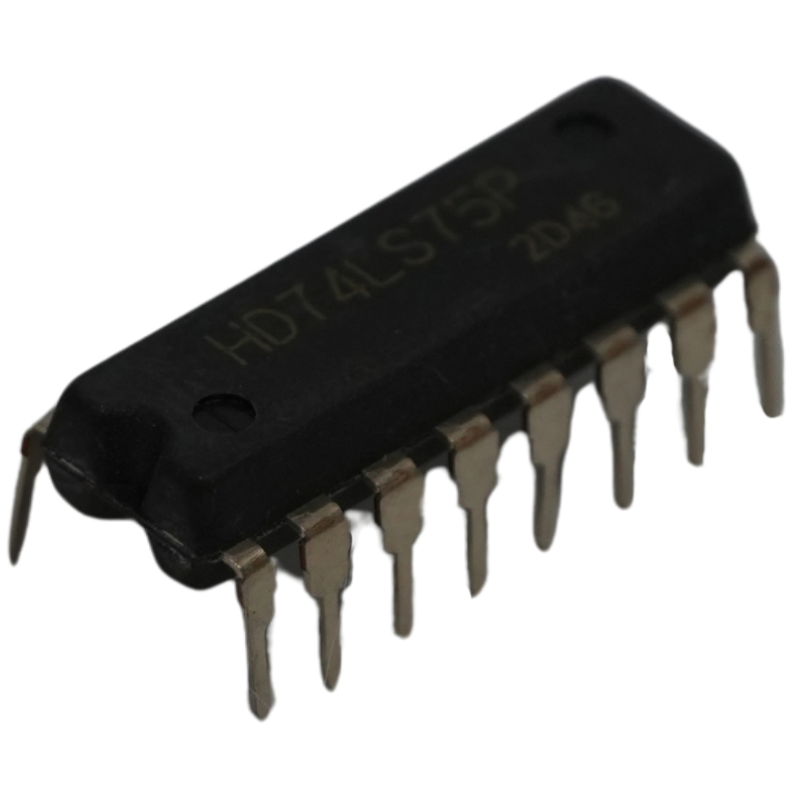

Circuito Integrado HD74LS75P Cuádruple Latch Tipo D 4 Bits DIP-16 TTL 74LS75

¿Qué es?

El 74LS75 (HD74LS75P) es un circuito integrado digital secuencial de la familia TTL Low-power Schottky que contiene cuatro cerrojos lógicos o biestables independientes tipo D (Latches de 4 bits). Funciona en modo transparente: mientras la señal de habilitación (Enable) esté en nivel alto, la salida sigue continuamente los datos de la entrada; en el momento en que la habilitación pasa a nivel bajo, el último dato se almacena y congela en la salida, funcionando como una memoria temporal de 4 bits.

Especificaciones técnicas:

• Fabricante: Hitachi / Renesas

• Modelo / Referencia: HD74LS75P (74LS75 / SN74LS75)

• Familia lógica: TTL LS (Low-power Schottky)

• Función lógica: Cuádruple Latch biestable tipo D transparente (4 bits)

• Control de habilitación: 2 entradas de Enable compartidas (Habilitador para bits 1-2 y habilitador para bits 3-4)

• Encapsulado: DIP-16 plástico (Through-Hole para protoboard / PCB)

• Voltaje de alimentación (VCC): 4.75 V a 5.25 V DC (nominal: 5.0 V)

• Pines de alimentación: Pin 5 (VCC) y Pin 12 (GND)

• Voltaje de entrada nivel alto (VIH): Mínimo 2.0 V

• Voltaje de entrada nivel bajo (VIL): Máximo 0.8 V

• Voltaje de salida nivel alto (VOH): Mínimo 2.7 V (típico 3.4 V)

• Voltaje de salida nivel bajo (VOL): Máximo 0.5 V (típico 0.35 V)

• Corriente de salida a nivel bajo (IOL): 8 mA

• Tiempo de propagación: Típico de 9 a 15 ns

• Rango de temperatura de operación: 0°C a +70°C

¿Para qué sirve?

• Almacenamiento y retención temporal de datos binarios de 4 bits (registros búfer intermedios).

• Retención de conteo entre contadores digitales (como 74LS90) y decodificadores a display (como 74LS47/74LS48) para evitar que los números parpadeen mientras se realiza el conteo.

• Aislamiento y captura de datos en buses multiplexados de microprocesadores y microcontroladores.

• Prácticas académicas de electrónica digital, circuitos secuenciales y memorias estáticas elementales.

• Desmultiplexación de líneas de datos y control.

¿Qué problema te soluciona?

• Elimina parpadeos en displays: Permite congelar el dato numérico para que el usuario lea un valor estable, mientras el contador sigue incrementando internamente en segundo plano.

• Agrupación en 4 bits (Nibble): Almacena simultáneamente medio byte (4 bits) en un solo chip, simplificando circuitos donde se requiere memorizar dígitos en código BCD.

• Control por pares o bloque: Cuenta con dos líneas de habilitación separadas (una para los latches 1 y 2, y otra para los latches 3 y 4), permitiendo unirlas para un registro de 4 bits o usarlas por separado para registros de 2 bits independientes.

Preguntas frecuentes:

❓ ¡Cuidado con la alimentación! ¿Cuáles son los pines de VCC y GND?

¡Atención! El 74LS75 no utiliza los pines habituales (pin 8 y pin 16): el Pin 5 es VCC (+5 V) y el Pin 12 es GND (Tierra). Asegúrate de verificar esta conexión antes de alimentar el circuito para evitar daños.

❓ ¿En qué se diferencia un Latch tipo D (74LS75) de un Flip-Flop tipo D (74LS74)?

• El 74LS75 (Latch) es sensible por nivel: mientras el pin de habilitación esté en alto (1 lógico), la salida cambiará en tiempo real si la entrada cambia (modo transparente). Se congela únicamente cuando el Enable baja a 0 V.

• El 74LS74 (Flip-Flop) es sensible por flanco: solo actualiza la salida en el instante exacto en que ocurre la transición del pulso de reloj (flanco de subida), ignorando las entradas el resto del tiempo.

❓ ¿Cómo se conectan las habilitaciones para almacenar 4 bits juntos?

Se debe hacer un puente entre el Pin 13 (Habilitación de los cerrojos 1 y 2) y el Pin 4 (Habilitación de los cerrojos 3 y 4). De esta forma, una sola señal lógica de control congelará o actualizará los 4 bits al mismo tiempo.

❓ ¿Cuál es la distribución completa de pines (pinout) del 74LS75?

• Latch 1: Entrada 1D (Pin 2) -> Salida 1Q (Pin 16) y Salida negada 1/Q (Pin 1).

• Latch 2: Entrada 2D (Pin 3) -> Salida 2Q (Pin 15) y Salida negada 2/Q (Pin 14).

• Habilitación Latches 1 y 2: Pin 13 (Enable 1C-2C).

• Latch 3: Entrada 3D (Pin 6) -> Salida 3Q (Pin 10) y Salida negada 3/Q (Pin 11).

• Latch 4: Entrada 4D (Pin 7) -> Salida 4Q (Pin 9) y Salida negada 4/Q (Pin 8).

• Habilitación Latches 3 y 4: Pin 4 (Enable 3C-4C).

• Alimentación: Pin 5 = VCC (+5 V), Pin 12 = GND (Tierra).

❓ ¿Qué indica el sufijo "P" en HD74LS75P?

En los componentes de Hitachi / Renesas, la letra "P" identifica el encapsulado plástico DIP para montaje Through-Hole de orificio pasante.
