Este carro seguidor de línea funciona de forma autónoma (sin microcontrolador) gracias a una etapa lógica y una etapa de potencia bien definidas:
• Detección: sensor infrarrojo reflectivo CNY70 para diferenciar superficie clara/oscura.
• Lógica: integrado CD4093 (cuatro compuertas NAND con disparador Schmitt) que limpia la señal del CNY70 y genera el control izquierda/derecha.
• Potencia: ULN2003 (arreglo Darlington) que entrega corriente suficiente para accionar los motores DC del chasis.
Ventajas del enfoque lógico:
• No requiere programación: aprendizaje de electrónica analógica/digital pura.
• Respuesta rápida y estable por la histéresis del CD4093.
• Fácil de comprender y modificar con resistencias/capacitores para ajustar sensibilidad y tiempos.
Chasis y conexiones:

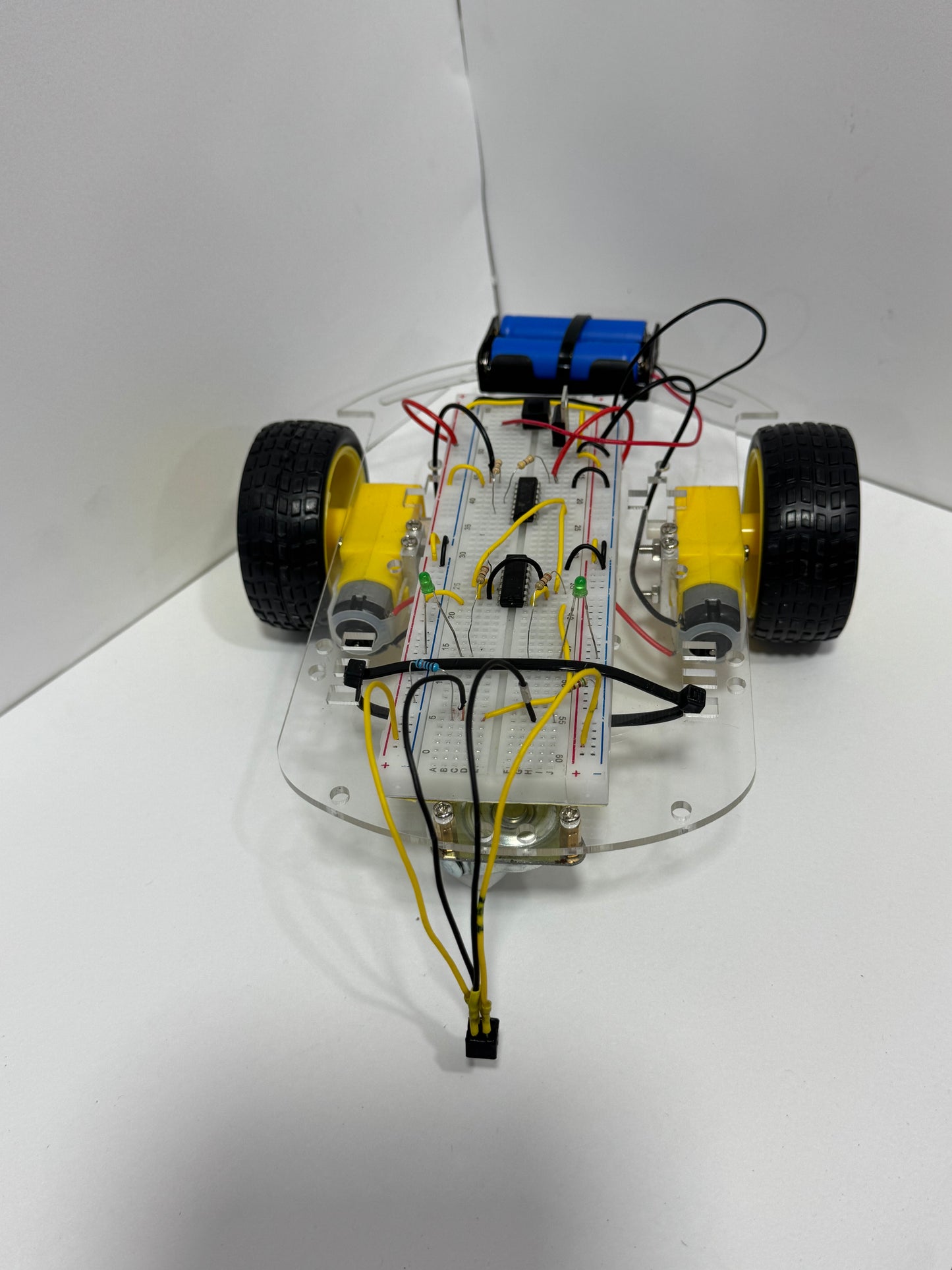

• Chasis acrílico con 2 ruedas motrices y 1 rueda loca.
• Protoboard para el cableado de CD4093, ULN2003 y CNY70 (según la foto de referencia).
• Interruptor de encendido general y cableado tipo jumper.
Alimentación:
• Recomendado: 6–9 VDC (dependiendo de los motores DC instalados).
• Común en proyectos: 2×14500 (7.4 V) o 4×AA (6 V). Use portapilas adecuado y respete la polaridad.
Uso típico:
• Competencias y prácticas de robótica educativa.
• Demostraciones de control on/off y realimentación con sensores reflectivos.
Contenido referencial del armado :
• 1× sensor reflectivo CNY70
• 1× CD4093 (cuatro compuertas NAND Schmitt)
• 1× ULN2003 (driver para motores)
• Chasis acrílico con 2 motores TT, 1 rueda loca
• Protoboard y jumpers de conexión
• Interruptor de encendido
• Portapilas (según configuración)
Nota: Las baterías no están incluidas salvo que se indique expresamente.
Preguntas frecuentes
• ¿Necesita programación?
No. La lógica con CD4093 realiza el seguimiento de línea sin microcontrolador.
• ¿Qué sensor usa?
CNY70, un sensor infrarrojo reflectivo que distingue línea negra sobre fondo claro.
• ¿Puedo ajustar la sensibilidad?
Sí. Se puede ajustar con resistencias/potenciómetros en la etapa del CNY70 y con RC en el CD4093.
• ¿Qué fuente de energía recomiendan?
Entre 6 y 9 VDC. Es común usar 2×14500 (7.4 V) o 4×AA (6 V), según motores.
• ¿Se puede cambiar el ancho de la línea o la velocidad?
Sí, variando la distancia del CNY70 al piso y los parámetros RC de la lógica; la velocidad depende del voltaje y motores.
