Broche para Batería 9V con Conector Plug DC Macho - Cable Adaptador para Alimentar Arduino UNO, Mega y Módulos Electrónicos

¿Qué es?

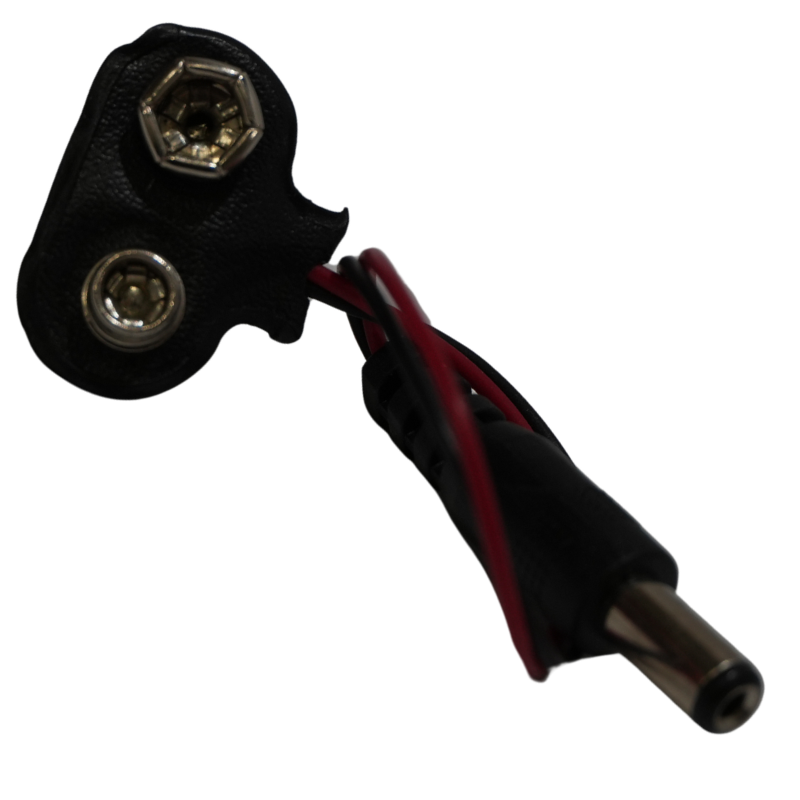

Cable adaptador que conecta una batería de 9V a cualquier dispositivo con entrada tipo jack DC. En un extremo lleva el broche a presión estándar que encaja en los terminales de la batería, y en el otro un plug DC macho de 5.5×2.1mm, la medida más común en placas de desarrollo, módulos y equipos electrónicos. Los cables van codificados por color rojo positivo, negro negativo y el conector incluye funda de protección en la base, donde el cable suele fatigarse por flexión.

Es el accesorio que convierte un proyecto dependiente del cable USB en un dispositivo portátil que funciona con batería.

Especificaciones técnicas:

• Tipo: cable adaptador de batería 9V a plug DC
• Conector de batería: broche a presión estándar
• Conector de salida: plug DC macho de 5.5 × 2.1mm
• Polaridad: centro positivo (estándar de Arduino y la mayoría de módulos)
• Cables: rojo (+) y negro (−)
• Longitud aproximada: 15cm
• Protección: funda de goma en la base del conector
• Compatible con: baterías de 9V alcalinas, recargables NiMH y de litio

¿Para qué sirve?

• Alimentar Arduino UNO, Mega, Nano y placas compatibles por el jack DC, liberándolas del cable USB y de la computadora
• Hacer portátil un proyecto: robots, carritos, dispositivos de exhibición, proyectos de feria de ciencias
• Alimentar módulos y placas con entrada DC: amplificadores, controladores, receptores, luminarias LED
• Pruebas rápidas en el banco de trabajo sin necesidad de fuente de pared ni cables largos
• Proyectos escolares y ferias de ciencias, donde no siempre hay un tomacorriente cerca del expositor
• Demostraciones y presentaciones portátiles de cualquier dispositivo con entrada DC
• Reemplazo del cable adaptador extraviado o dañado

¿Qué problema te soluciona?

• Corta el cordón umbilical del USB: un Arduino conectado a la computadora funciona, pero deja de ser un proyecto autónomo. Con este cable, el circuito puede colocarse en un robot, llevarse a una exposición o funcionar solo en cualquier lugar
• Evita el empalme improvisado: sin este adaptador, mucha gente termina soldando cables sueltos o retorciendo conductores a un plug viejo una conexión que se suelta, hace falso contacto y es la causa de reinicios misteriosos del proyecto
• Polaridad correcta garantizada: viene cableado con centro positivo, que es el estándar de Arduino y de la mayoría de módulos. Invertir la polaridad puede dañar la placa de forma permanente, y este adaptador elimina ese riesgo
• Alimenta donde no hay enchufe: en una feria de ciencias, en el patio, en el aula o en un robot en movimiento, la batería es la única opción viable

Preguntas frecuentes:

❓ ¿Sirve para Arduino UNO?
Sí, es una de sus aplicaciones principales. El Arduino UNO acepta de 7V a 12V por el jack DC, así que una batería de 9V está en el rango correcto. El regulador interno de la placa se encarga de convertirla a los 5V que necesita el microcontrolador.

❓ ¿Cuánto dura la batería alimentando un Arduino?
Menos de lo que la gente espera, y conviene saberlo: una batería alcalina de 9V tiene poca capacidad (unos 500mAh), y además el regulador del Arduino disipa como calor la diferencia entre los 9V y los 5V. En la práctica, unas pocas horas con la placa sola, y bastante menos si mueve motores, servos o una pantalla. Para autonomía prolongada conviene una batería de litio con módulo elevador o un pack de pilas AA.

❓ ¿Qué polaridad tiene?
Centro positivo, que es el estándar de Arduino y de la mayoría de módulos electrónicos. Aun así, si vas a alimentar un equipo poco común, verifica la polaridad que indica el equipo antes de conectar: algunos dispositivos de audio y musicales usan centro negativo, y conectar al revés puede dañarlos.

❓ ¿Qué medida de plug es?
5.5 × 2.1mm, la medida más difundida. Existe también la variante de 5.5 × 2.5mm, de aspecto casi idéntico pero con el orificio central ligeramente mayor. Si el conector queda flojo en tu equipo, probablemente necesites la otra medida.

❓ ¿Funciona con baterías recargables de 9V?
Sí, con cualquier batería de 9V que tenga los terminales estándar: alcalinas, recargables NiMH o de litio. Las recargables de litio entregan 7.4V nominales, que siguen estando dentro del rango de operación del Arduino.

❓ ¿Puedo alimentar motores con esto?
Depende del consumo. Una batería de 9V entrega poca corriente, así que sirve para motores muy pequeños o servos en movimientos breves. Para motores DC de cierta potencia, bombas o varios servos, la batería se agota rápidamente y puede provocar caídas de tensión que reinicien la placa ahí conviene una fuente de mayor capacidad.

❓ ¿Sirve para alimentar un ESP32 o ESP8266?
No directamente por este cable, salvo que tu placa tenga jack DC (la mayoría solo trae micro USB). Además, los ESP consumen picos altos durante la transmisión WiFi que una batería de 9V no sostiene bien. Para esos casos es mejor una celda de litio con regulador adecuado.
