Placa de Desarrollo Arduino Uno R3 SMD ATmega328P con Chip USB CH340G

¿Qué es?

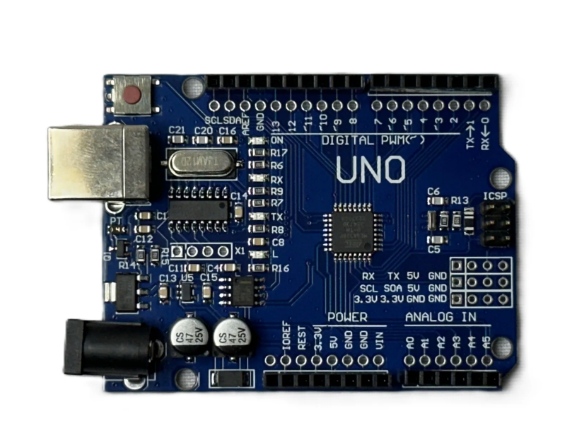

Es la versión económica de montaje superficial (SMD) de la placa Arduino Uno R3. Incorpora el microcontrolador ATmega328P soldado directamente en encapsulado plano y el chip de comunicación USB-Serial CH340G. Mantiene la misma compatibilidad de código, funciones, distribución de pines y librerías que la versión DIP tradicional, añadiendo orificios adicionales de conexión paralelos a los conectores hembra.

Especificaciones técnicas:

• Microcontrolador: ATmega328P (encapsulado superficial SMD / QFP-32)

• Controlador USB a Serial: CH340G

• Tensión de funcionamiento: 5 V DC

• Voltaje de entrada recomendado (Jack DC / VIN): 7 V a 12 V DC

• Límites de voltaje de entrada: 6 V a 20 V DC

• Pines digitales I/O: 14 pines (6 con modulación PWM: D3, D5, D6, D9, D10, D11)

• Entradas analógicas: 6 canales ADC de 10 bits (A0 a A5)

• Pines adicionales: Pads perforados paralelos a las tiras de pines (incluye puntos para RX, TX, 5V, GND, SDA, SCL, 3.3V)

• Corriente máxima por pin I/O: 20 mA (máximo absoluto 40 mA)

• Memoria Flash: 32 KB (0.5 KB utilizados por el bootloader)

• Memoria SRAM: 2 KB

• Memoria EEPROM: 1 KB

• Frecuencia de reloj: 16 MHz

• Conector USB: Tipo B hembra estándar

¿Para qué sirve?

• Aprendizaje y enseñanza de programación en C++ y robótica educativa.

• Prototipado y control de motores DC, servomotores y motores paso a paso.

• Adquisición de datos desde sensores analógicos y digitales (humedad, temperatura, luz, ultrasonido).

• Control de pantallas LCD, paneles LED y módulos de comunicación (Bluetooth, RF, etc.).

• Automatización del hogar, domótica y proyectos escolares o universitarios.

¿Qué problema te soluciona?

• Mayor economía: Al utilizar componentes de montaje superficial y el chip CH340G, reduce significativamente el costo respecto a la versión oficial DIP sin sacrificar potencia ni compatibilidad de software.

• Facilidad de conexión extra: Cuenta con perforaciones adicionales que permiten soldar tiras de pines macho auxiliares o cables directamente, facilitando derivaciones sin desconectar los shields colocados en los headers principales.

• Perfil más bajo: El microcontrolador soldado no sobresale tanto como el modelo con zócalo, facilitando su montaje en cajas más ajustadas.

Preguntas frecuentes:

❓ ¿Requiere algún driver especial para que la computadora lo reconozca?

Sí, a diferencia de la versión con ATmega16U2, este modelo utiliza el chip CH340G, por lo que la primera vez que se conecte a la computadora es necesario instalar el driver gratuito "CH340/CH341" para que el puerto COM aparezca en el Arduino IDE.

❓ ¿Es compatible con los mismos shields que el Arduino Uno DIP?

Sí, la disposición física y el espaciado de los headers hembra superiores es exactamente el mismo, permitiendo conectar encima cualquier shield estándar para Arduino Uno.

❓ ¿Se puede reemplazar el microcontrolador si se quema?

En esta versión SMD el microcontrolador está soldado a la superficie de la placa con tecnología QFP-32. Para cambiarlo se requeriría estación de aire caliente y desoldar, a diferencia del modelo DIP que viene en zócalo extraíble.

❓ ¿Cómo se alimenta la placa?

Se puede energizar mediante el cable USB Tipo B (5V) desde la PC o cargador, o bien con una fuente externa de 9V a 12V conectada al Jack DC negro o entre los pines VIN y GND.
