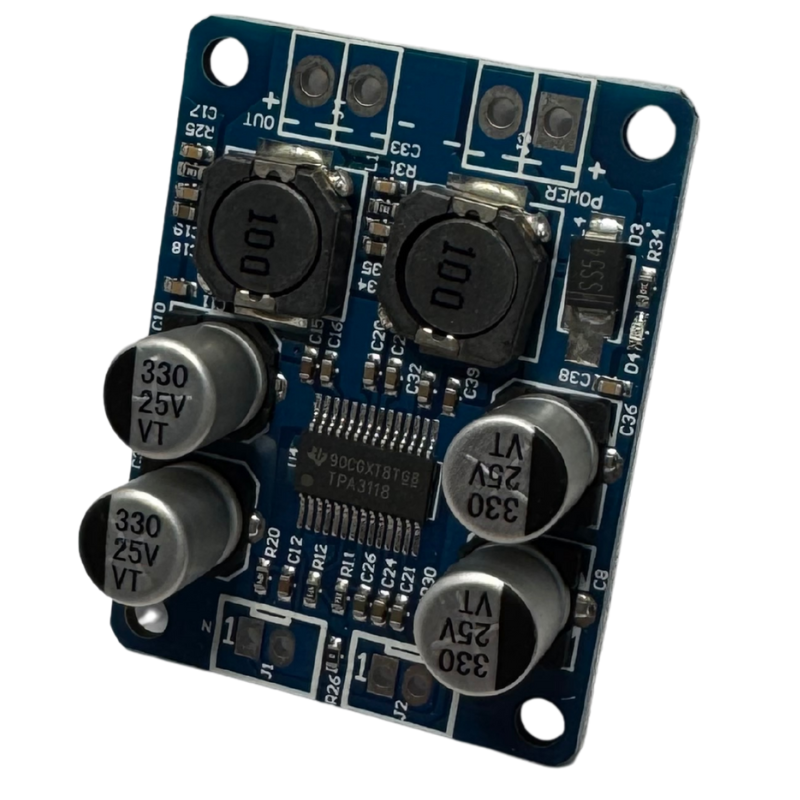

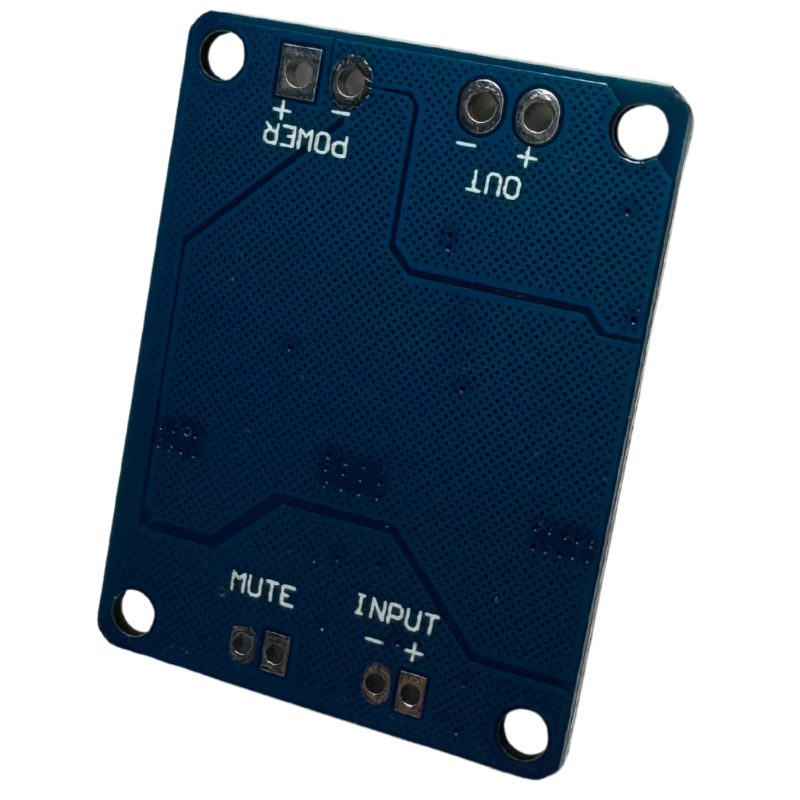

Amplificador de Audio 60W TPA3118 – Módulo de Alta Potencia 8–24V

El módulo amplificador TPA3118 es una solución compacta, eficiente y potente basada en el reconocido chip TPA3118D2, ideal para proyectos de audio de alta fidelidad, bocinas DIY, restauración de equipos, parlantes portátiles y aplicaciones profesionales donde se requiere potencia en un tamaño reducido.

Gracias a su diseño de doble bobina, capacitores de filtro de alta calidad y su arquitectura de clase D, este módulo ofrece un audio limpio, con muy baja distorsión y excelente eficiencia energética.

🔋 Características principales

⭐ Potencia de salida

• Hasta 60W de potencia real (dependiendo del voltaje y la impedancia de la bocina).

• Funcionamiento recomendado con:

  • Bocinas de 4Ω o 8Ω

  • Fuente entre 12V y 24V DC

⭐ Chip de alta calidad

• Basado en el TPA3118D2, famoso por su:

  • Baja distorsión (THD < 0.1%)

  • Bajo ruido

  • Alta eficiencia (>90%)

  • Protección térmica y contra sobrecorriente

⭐ Alimentación

• Voltaje de entrada: 8V – 24V DC

• Recomendado:

  • 12V para uso estándar

  • 24V para máximo rendimiento

⭐ Diseño robusto

• Inductores de potencia de núcleo sellado

• Capacitores de filtrado de alta calidad

• PCB gruesa con pistas reforzadas para alta corriente

• Excelente disipación térmica

⭐ Tamaño compacto

Perfecto para cajas acústicas, proyectos con poco espacio o equipos portátiles.

🎵 Aplicaciones recomendadas

• Parlantes Bluetooth caseros

• Restauración de cajas activas antiguas

• Mini amplificadores Hi-Fi

• Sistemas de sonido para autos

• Parlantes portátiles de 12V

• Equipos alimentados por batería (Power Banks grandes o baterías 18650)

• Proyectos de electrónica para estudiantes y makers

📦 Especificaciones técnicas

• Chip: TPA3118D2 clase D

• Potencia máxima: Hasta 60W (dependiendo de voltaje y carga)

• Voltaje de trabajo: 8V–24V DC

• Impedancia soportada: 4Ω / 8Ω

• THD: < 0.1%

• Eficiencia: > 90%

• Entradas: Señal de audio L/R

• Salidas: Terminales para bocina

• Protecciones integradas:

  • Sobrecorriente

  • Sobrecarga

  • Térmica

  • Cortocircuito

🔧 Recomendaciones de uso

• Para obtener 60W reales usa 24V DC y bocina de 4Ω.

• Para uso general, una fuente 12V–5A funciona perfecto.

• Añade un disipador extra si usarás el módulo a máxima potencia por largos periodos.
